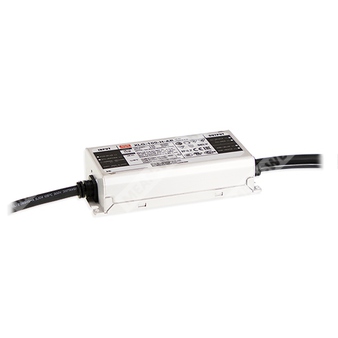

XLG-100I-H-AB - светодиодный драйвер 100 Вт с режимом постоянной мощности, входом 100–305 В AC и функцией диммирования 3-в-1.
Расшифровка партномера
| Позиция | Расшифровка |
| XLG | Серия источников питания Mean Well XLG |
| 100 | Номинальная мощность 100 Вт |
| I | Исполнение для Индии, по запросу с защитой от перенапряжения на входе |
| H | Высоковольтная версия с выходным диапазоном 27–56 В |
| AB | Вариант с регулировкой тока через встроенный потенциометр и функцией диммирования 3-в-1 |
Описание
XLG-100I-H-AB — это светодиодный AC/DC-драйвер серии XLG-100, работающий в режиме постоянной мощности. Устройство предназначено для питания светодиодных нагрузок от сети переменного или постоянного тока, обеспечивает высокий КПД, широкий диапазон входного напряжения и возможность настройки выходного тока. Исполнение AB дополнительно поддерживает диммирование 0–10 В DC, ШИМ 10 В и резистивное управление. Вариант I относится к исполнению для Индии и предусматривает защиту от перенапряжения на входе.
Конструкция выполнена в металлическом корпусе с классом защиты IP67, что позволяет использовать изделие в наружных и промышленных установках. Серия рассчитана на эксплуатацию при естественном охлаждении и относится к источникам питания класса I. Для ряда моделей предусмотрено исполнение Type HL для применения в Class I, Division 2.
Особенности
- Входной диапазон 100–305 В AC и 142–431 В DC.
- Режим постоянной мощности.
- Выходная мощность 100 Вт.
- Вариант H: выход 27–56 В.
- Регулировка выходного тока через встроенный потенциометр.
- Функция диммирования 3-в-1: 0–10 В DC, ШИМ 10 В, сопротивление.
- Металлический корпус с IP67, пригодный для наружного применения.
- Класс I по электробезопасности.
- Защита от перенапряжения, перегрузки, короткого замыкания и перегрева.
- Высокий КПД до 92,5%.
- Коэффициент мощности до 0,97 при 115 В AC.
- Соответствие требованиям UL Class P.
- Срок службы свыше 50 000 часов при определенных условиях температуры корпуса.
Области применения
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Садоводческое освещение.
- Освещение промышленных и складских площадок.
- Источник питания для DMX-систем.
- Применение в оборудовании Type HL для Class I, Division 2.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 100 Вт |
| Номинальный выходной ток | 2100 мА |
| Диапазон полного режима мощности | 875–2780 мА |
| Диапазон регулировки тока | 2–4 А |
| Выходное напряжение | 27–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Допуск по напряжению | ±2,0% |
| Допуск по току | ±5% |
| Пульсации тока | 3,0% при номинальном токе |
| Режим постоянной мощности | 100 Вт |
| КПД, тип. | 91% |
| Коэффициент мощности, тип. | PF ≥ 0,97 / 115 В AC, PF ≥ 0,95 / 230 В AC, PF ≥ 0,92 / 277 В AC при полной нагрузке |
| Общие гармонические искажения | THD < 10% при нагрузке ≥50% для 115/230 В AC; THD < 10% при нагрузке ≥75% для 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Потребление в режиме ожидания | <0,5 Вт для AB-версии при выключенном диммировании |
| Диапазон работы по выходному току для максимальной мощности | 875–2780 мА |
Вход
| Параметр | Значение |
| Входное напряжение | 100–305 В AC |
| Входное постоянное напряжение | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Потребляемый ток | 1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,42 А / 277 В AC |
| Пусковой ток, тип. | 50 А, длительность 300 мкс, измерение при 50% Ipeak, 230 В AC; соответствует NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Входной диапазон при защите от перенапряжения | 320–390 В AC |
| Допустимое перенапряжение на входе | выдерживает 440 В AC в течение 48 часов; относится только к серии XLG-100I |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 2100 мА |
| Диапазон постоянной мощности по току | 875–2780 мА |
| Напряжение в рабочем диапазоне | 27–56 В |
| Напряжение холостого хода | 60 В |
| Выходная мощность | 100 Вт |
| Защита от перегрузки | 105–150% |
| Защита от короткого замыкания | режим hiccup или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 320–390 В AC на входе; выключение выходного напряжения с автоматическим восстановлением |
| Защита от перегрева | выключение выходного напряжения; повторное включение для восстановления |
| Токовая пульсация | 3,0% от номинального тока |
Регулировка и диммирование
| Параметр | Значение |
| Исполнение | AB |
| Способ регулировки тока | встроенный потенциометр |
| Диммирование | 0–10 В DC, ШИМ 10 В, сопротивление |
| Ток источника диммирования | 100 мкА, тип. |
| Минимальный уровень диммирования | около 8% |
| Уровень выхода при 0% входа диммирования | 0% при примерно 0 кОм или 0 В DC, либо при 0% заполнения ШИМ |
| Частота ШИМ для диммирования | 100 Гц – 3 кГц |
Защита и надежность
| Параметр | Значение |
| Защита от перегрузки | 105–150% |
| Защита от короткого замыкания | hiccup или ограничение постоянного тока, автоматическое восстановление |
| Защита от перенапряжения | 320–390 В AC на входе, восстановление после устранения аварии |
| Защита от перегрева | выключение выходного напряжения, восстановление после повторного включения |
| MTBF | 2782,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Условия эксплуатации
| Параметр | Значение |
| Температура рабочая | Tcase = -40 ... +90 °C |
| Температура корпуса максимальная | +90 °C |
| Влажность рабочая | 20–95% RH, без конденсации |
| Температура хранения | -40 ... +80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ... 60 °C |
| Вибрация | 10–500 Гц, 5G, по 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Снижение допустимой температуры на высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Электромагнитная совместимость
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | уровень 3 |
| EFT/Burst | уровень 3 |
| Импульсное перенапряжение | 4 кВ линия-линия; 6 кВ линия-земля, опция 6 кВ/10 кВ |
| Проводимая устойчивость | уровень 3 |
| Магнитное поле | уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Электробезопасность
| Параметр | Значение |
| Напряжение выдержки | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты | Class I |
| Степень защиты корпуса | IP67 |
| Соответствие стандартам | UL8750 (type HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part2/Sec13) только для XLG-100I, NOM-058-SCFI-2017, IP67 approved |
Габариты и конструкция
| Параметр | Значение |
| Размеры | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
| Материал корпуса | металл |
| Исполнение проводов | провода ввода сети, выхода и диммирования в соответствии с механическим чертежом |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для регулирования тока следует обращаться к разделу о способах управления LED-модулями; это не относится к CV-типу.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", оконечной на конденсаторах 0,1 мкФ и 47 мкФ, включенных параллельно.
- Допуск включает погрешность установки, линейную регулировку и регулировку по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения могут увеличить это время.
- Вариант XLG-100I не имеет сертификата UL/CSA.
- ЭМС-показатели зависят от конечной установки; производитель конечного изделия должен повторно квалифицировать всю систему.
- Снижение допустимой температуры на высоте выше 2000 м учитывает особенности моделей без вентилятора и с вентилятором.
- Для соответствия последним требованиям ErP светильник должен использоваться за выключателем и не быть постоянно подключенным к сети.
- При необходимости сертификата NOM следует обращаться в MEAN WELL.
- Для применения A/AB типа в исполнении Type HL необходимо учитывать особенности встроенного монтажа.
