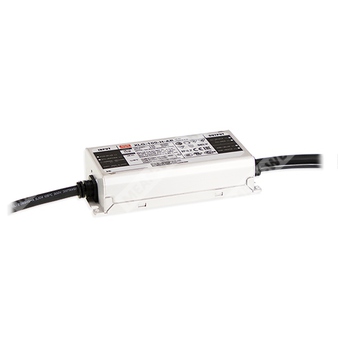

XLG-100I-L-A - светодиодный AC/DC драйвер на 100 Вт с режимом постоянной мощности, широким входом и функциями диммирования и защиты.
XLG-100I-L-A — промышленный источник питания для светодиодных светильников, выполненный как драйвер AC/DC с режимом постоянной мощности. Устройство предназначено для питания LED-нагрузок в составе светотехнических систем, в том числе при эксплуатации в наружных и иных жестких условиях. Для данной модификации код партномера указывает на исполнение серии XLG-100I, тип L и вариант A.
Расшифровка партномера
| Элемент партномера | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 100 | Номинальная мощность 100 Вт |
| I | Исполнение для Индии, по запросу, с защитой от перенапряжения на входе |
| L | Низковольтное исполнение с выходным диапазоном 71–142 В |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Назначение и особенности
Серия XLG-100 представляет собой светодиодный AC/DC драйвер мощностью 100 Вт, работающий в режиме постоянной мощности. Серия рассчитана на питание от сети переменного тока 100–305 В AC и содержит модели с различными номинальными токами в диапазоне 700 мА…8000 мА. Благодаря высокой эффективности, достигающей 92% и более, а также бесвентиляторной конструкции, изделие пригодно для работы в широком диапазоне температур корпуса при естественной конвекции. Металлический корпус и степень защиты IP67 позволяют применять драйвер в уличных и иных наружных установках. Изоляция выходной и цепей диммирования соответствует требованиям безопасности для пользователя и светильника.
Особенности
- Широкий диапазон входного напряжения 100–305 В AC.
- Режим постоянной мощности при работе на нагрузке 70–100%.
- Металлический корпус со степенью защиты IP67, пригоден для наружного применения.
- Исполнение Type HL для применения в Class I, Division 2.
- Сурж-защита 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Регулировка тока по встроенному потенциометру для типа A.
- 3-в-1 диммирование для типа AB: 0–10 В DC, ШИМ 10 В, сопротивление.
- Индийская версия с защитой от перенапряжения на входе выдерживает стресс 440 В AC в течение 48 часов.
- Комплексные защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие требованиям UL Class P.
Применение
- Освещение высотных зданий.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Садоводческое освещение.
- Промышленное и парковое освещение.
- Питание DMX-систем.
- Применение в светильниках для Class I, Division 2.
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 100 Вт |
| Диапазон тока при полной мощности | 700–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Диапазон выходного напряжения | 71–142 В |
| Напряжение холостого хода, максимум | 149 В |
| Пульсации выходного тока | 3,0% от номинального тока |
| Допуск выходного тока | ±5% |
| Диапазон постоянного тока | 71–142 В |
| Режим защиты от перегрузки | Hiccup или ограничение постоянного тока, автоматическое восстановление после снятия аварии |
| Режим защиты от короткого замыкания | Hiccup или ограничение постоянного тока, автоматическое восстановление после снятия аварии |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | Не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | Менее 10% при нагрузке ≥50% на 115/230 В AC; при 277 В AC — при нагрузке ≥75% |
| Потребляемый ток | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | 50 А, длительность 300 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | Менее 0,75 мА при 277 В AC |
| Максимальное число источников питания на автомат 16 А | 8 шт. для автоматического выключателя типа B; 14 шт. для типа C, при 230 В AC |
| Потребление без нагрузки | Менее 0,5 Вт для стандартного исполнения |
| Входное перенапряжение | 320–390 В AC, отключение выхода при превышении порога, автоматическое восстановление после снятия аварии |
Защита
| Параметр | Значение |
| Перегрузка по току | 110–160% для исполнения CV; 95–108% для остальных исполнений |
| Короткое замыкание | Hiccup-режим; для других типов возможно ограничение постоянного тока; восстановление автоматически |
| Перенапряжение | 13,5–18 В |
| Перенапряжение на входе | 320–390 В AC, отключение выхода, автоматическое восстановление |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, общий период 72 мин по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +90 °C |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (Type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Мигание напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3 |
| Устойчивость к EFT/Burst | Уровень 3 |
| Устойчивость к импульсным перенапряжениям | 4 кВ линия-линия, 6 кВ линия-земля, опция 6 кВ/10 кВ |
| Устойчивость к кондуктивным помехам | Уровень 3 |
| Устойчивость к магнитному полю | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Иммунитет | BS EN/EN61547 |
МТBF, габариты и упаковка
| Параметр | Значение |
| MTBF | 2782,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для расчёта режима работы светодиодного модуля следует обращаться к разделу по методам управления LED-модулем. Это примечание не относится к исполнению CV.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, линейную регулировку и регулировку по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном пуске. Частые включения и выключения могут увеличить время запуска.
- Исполнение XLG-100I не имеет сертификата UL/CSA.
- ЭМС-характеристики зависят от конечной установки; производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для законченной системы.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C на 1000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Для A/AB-исполнений требуется учитывать встраиваемое применение для соответствия Type HL.
- Исполнение AB-Type обеспечивает диммирование; при выключенном диммировании потребление в режиме ожидания составляет менее 0,5 Вт для стандартного исполнения.
Расшифровка исполнения XLG-100I-L-A указывает на промышленный светодиодный драйвер серии XLG-100 с номинальной мощностью 100 Вт, входом 100–305 В AC, низковольтной выходной группой 71–142 В и регулировкой тока встроенным потенциометром. Это решение ориентировано на питание светодиодных нагрузок в составе профессиональных светотехнических систем.
