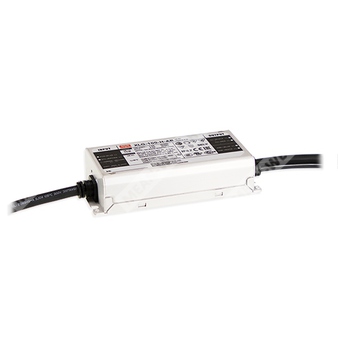

XLG-100I-L-AB - светодиодный AC/DC-драйвер постоянной мощности для питания LED-систем с функцией 3-в-1 диммирования.
Расшифровка партномера
| Позиция | Расшифровка |
| XLG | Серия светодиодных источников питания MEAN WELL XLG |
| 100 | Номинальная мощность 100 Вт |
| I | Исполнение для Индии с защитой от перенапряжения на входе |
| L | Низковольтная версия с номинальным выходным напряжением 12 В |
| AB | Исполнение с функцией 3-в-1 диммирования |
Описание
Серия XLG-100I-L-AB представляет собой 100-ваттный светодиодный AC/DC-драйвер с режимом постоянной мощности. Устройство предназначено для питания светодиодных нагрузок в широком диапазоне входного напряжения 100…305 В переменного тока и обеспечивает стабильную работу в составе уличных, промышленно-осветительных и архитектурных систем. Для данной модификации характерны высокая эффективность, герметизированное металлическое исполнение, степень защиты IP67 и наличие гальванически изолированной схемы управления яркостью.
Исполнение I относится к версии для Индии и предусматривает защиту от перенапряжения на входе. Исполнение AB поддерживает диммирование по трем способам: напряжение 0…10 В, ШИМ-сигнал 10 В и резистивное управление. Модификация L относится к 12-вольтовой версии. В режиме постоянной мощности выходной ток и напряжение автоматически перераспределяются в пределах допустимой рабочей области, что позволяет использовать источник питания как в режиме постоянного тока, так и в допустимых конфигурациях постоянного напряжения, если это соответствует архитектуре нагрузки.
Особенности
- Входное напряжение: 100…305 В переменного тока.
- Работа в режиме постоянной мощности.
- Выходная мощность 100 Вт.
- Металлический корпус, степень защиты IP67.
- Подходит для наружного применения.
- Исполнение Type HL для применения в Class I, Division 2.
- Функция диммирования 3-в-1: 0…10 В, ШИМ 10 В, сопротивление.
- Изолированная схема диммирования.
- Защиты: от перегрузки по напряжению, по току, короткого замыкания и перегрева.
- Соответствие требованиям по промышленной и светотехнической безопасности.
- Ресурс более 50 000 часов при соответствующем тепловом режиме.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыбного промысла.
- Садово-парковое и тепличное освещение.
- Освещение складов и залов большой площади.
- Питание систем DMX.
- Применение в Class I, Division 2.
Входные параметры
| Параметр | Значение |
| Номинальное входное напряжение | 100…305 В переменного тока |
| Постоянное входное напряжение | 142…431 В постоянного тока |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | ≥0,97 при 115 В; ≥0,95 при 230 В; ≥0,92 при 277 В, при полной нагрузке |
| КНИ | <10% при нагрузке ≥50% для 115/230 В; <10% при нагрузке ≥75% для 277 В |
| Пусковой ток | 50 А, twidth=300 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток потребления | 1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,42 А / 277 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление холостого хода | <0,5 Вт для стандартной версии |
| Допустимое перенапряжение на входе | Выдерживает 440 В AC в течение 48 часов; для серии XLG-100I |
| Эффективность | Типовое значение до 92% |
| Максимальное число источников на автомат 16 А | 8 шт. для автоматического выключателя типа B; 14 шт. для типа C при 230 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 8 А |
| Номинальная выходная мощность | 96 Вт |
| Диапазон напряжения постоянной мощности | 8,4…12 В |
| Диапазон регулировки тока | 4…8 А |
| Допуск по напряжению | ±3,0% |
| Допуск по току | ±5% |
| Ограничение по линии | ±0,5% |
| Ограничение по нагрузке | ±2% |
| Пульсации и шум | 150 мВ п-п |
| Диапазон постоянного тока | 13,5…18 В |
| Режим перегрузки | 110…160% для версии CV; для иных типов — 95…108% |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим hiccup только для CV-типа; для остальных типов — hiccup или ограничение постоянным током; восстановление автоматически после устранения аварии |
| Перенапряжение на выходе | 13,5…18 В |
| Перегрев | Выключение выходного напряжения, восстановление после повторного включения питания |
| Перенапряжение на входе | 320…390 В AC: отключение выходного напряжения; автоматическое восстановление после устранения причины |
| Перегрузка по току | 105…150% |
Эксплуатационные условия
| Параметр | Значение |
| Температура корпуса при работе | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Влажность при работе | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, суммарно 72 мин. по осям X, Y, Z |
| Коррекция по высоте | Снижение допустимой температуры окружающей среды на 3,5 °C/1000 м для безвентиляторных моделей при высоте свыше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743; гармонические токи BS EN/EN61000-3-2, GB17625.1; мерцание BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61547; ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; радиопомеха: уровень 3; EFT/Burst: уровень 3; Surge: 4 кВ линия-линия, 6 кВ линия-земля (опция 6K/10K); проводимые помехи: уровень 3; магнитное поле: уровень 4; провалы и прерывания: >95% 0,5 периода, 30% 25 периодов, >95% 250 периодов |
Габаритные и монтажные данные
| Параметр | Значение |
| Размеры | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
| Корпус | Case No. 275B |
| Рекомендуемое направление монтажа | Согласно схеме установки в документе |
MTBF
| Показатель | Значение |
| MTBF | 2782,6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Примечания
| 1 | Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о методах питания светодиодного модуля. Для CV-типа не применяется. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает настройку, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение мощности; см. раздел статических характеристик. |
| 6 | Время установления измерено при первом холодном запуске. Повторные включения/выключения могут увеличить время запуска. |
| 7 | Серия XLG-100I не имеет сертификатов UL/CSA. |
| 8 | ЭМС-показатели зависят от конечной установки; производитель конечного изделия обязан повторно квалифицировать ЭМС для завершённой системы. |
| 9 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | Типовой срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP, по DLC), около 80 °C или ниже. |
| 12 | Продукты, поставляемые из регионов Америки, могут не иметь знаков PSE/CCC/BIS/KC. |
| 13 | Перед применением и монтажом с обеспечением водозащиты следует использовать руководство пользователя. |
| 14 | Для соответствия последним требованиям ErP данный источник питания может использоваться только после выключателя, без постоянного подключения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) следует обращаться к представителю MEAN WELL. |
| 16 | Для типов A/AB требуется учитывать встраиваемое применение для соответствия Type HL. |
