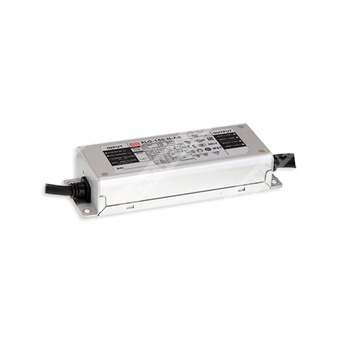

XLG-150-12-A - светодиодный драйвер постоянной мощности 150 Вт для питания светодиодных модулей от сети переменного/постоянного тока.
XLG-150-12-A — промышленный AC/DC светодиодный источник питания с режимом постоянной мощности, предназначенный для работы со светодиодными нагрузками в системах наружного и внутреннего освещения. Модель относится к серии XLG-150, поддерживает широкий диапазон входного напряжения, обеспечивает высокую эффективность и рассчитана на эксплуатацию в жестких условиях окружающей среды.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| A | Тип A: регулировка выходного тока встроенным потенциометром |
Особенности
- Широкий диапазон входного напряжения: 100~305 В AC, класс I.
- Режим постоянной мощности при работе в диапазоне 70~100% нагрузки.
- Металлический корпус со степенью защиты IP67, пригоден для наружного применения.
- Импульсная защита от перенапряжений: 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Регулировка выходного тока встроенным потенциометром.
- Входной перенапряженческий стресс до 440 В AC в течение 48 часов для версии XLG-150I.
- Функции защиты: от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Соответствие EN60335-1 для бытового применения.
- Срок службы более 50 000 часов при Tcase около 75 °C или ниже.
Применение
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и тепличное освещение.
- Освещение заливного света.
- Питание систем DMX.
- Применение в бытовых устройствах.
- Розничные и холодильные витрины.
Описание
Серия XLG-150 представляет собой светодиодные AC/DC драйверы мощностью 150 Вт, работающие в режиме постоянной мощности. Модель XLG-150-12-A относится к исполнению на 12 В и предназначена для питания светодиодных модулей с номинальным напряжением 12 В. Устройство работает от сети 100~305 В AC и допускает работу от 142~431 В DC.
Для версии A предусмотрена регулировка выходного тока посредством встроенного потенциометра. Драйвер выполнен в металлическом корпусе, имеет степень защиты IP67 и рассчитан на эксплуатацию при свободной конвекции воздуха. По данным серии, максимальная эффективность достигает 93%.
Для исполнения на 12 В характерен постоянный выходной ток 12,5 А, диапазон регулировки тока 6,5~12,5 А, а также режим постоянного напряжения с фиксированным выходом 12 В. В режиме постоянной мощности полная мощность доступна в диапазоне 70~100% нагрузки. Устройство предназначено для применения в системах, где требуется надежное и стабилизированное питание светодиодной нагрузки.
Расшифровка электрических параметров
| Параметр | Значение для XLG-150-12-A |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки тока | 6,5~12,5 А |
| Диапазон напряжения | 8,4~12 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по току | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2% |
| Типовая эффективность | 91,5% |
| Полоса постоянного тока | 13,5~18 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100~305 В AC; 142~431 В DC |
| Диапазон частоты сети | 47~63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый входной ток | 1,8 А / 115 В AC; 1,0 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток | Холодный старт 50 А, время 500 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Искажения тока | THD < 10% при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Импульсные помехи по сети | Время нарастания/установления: 500 мс / 230 В AC, 1200 мс / 115 В AC; удержание: 10 мс / 230 В AC, 10 мс / 115 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартной версии |
| Защита от перенапряжения на входе | 320~390 В AC; при превышении напряжения выход отключается с автоматическим восстановлением после устранения аварии |
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 12 В |
| Номинальный выходной ток | 12,5 А |
| Полная мощность | 150 Вт |
| Диапазон постоянного тока | 6,5~12,5 А |
| Диапазон напряжения | 8,4~12 В |
| Ток в области постоянной мощности | 13,5~18 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по току | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2% |
| Константная область тока | 8,4~12 В |
| Тип выходной характеристики | Константное напряжение и постоянный ток |
Защита
| Функция | Реализация |
| Перегрузка по току | 110~160% для CV-типа, 95~108% для других типов |
| Короткое замыкание | CV-типа: только режим hiccup; другие типы: hiccup или ограничение постоянным током; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5~18 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень/примечание |
| Проведённые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень/примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое RF-поле | BS EN/EN61000-4-3 | Уровень 3 |
| EFT/пачки импульсов | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия, 6 кВ линия-земля, опция 6K/10K |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40~+90 °C для Tcase; при работе по характеристикам нагрузки см. график температуры |
| Рабочая влажность | 20~95% RH, без конденсации |
| Температура хранения и влажность | -40~+80 °C, 10~95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C (0~60 °C) |
| Вибрация | 10~500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +90 °C |
Надежность
| Показатель | Значение |
| MTBF | 2269,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | Более 50 000 часов при Tcase, особенно в точке tc/TMP, около 75 °C или ниже |
Сертификация и стандарты
| Пункт | Сведения |
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13; IP67 approved |
| Дополнительные указания по версии | Версия XLG-150I без UL/CSA сертификата |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 180 × 63 × 35,5 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 13,4 кг / 0,69 CUFT |
Назначение выводов
| Провод | Назначение |
| AC/L (коричневый) | Вход переменного тока фаза |
| AC/N (синий) | Вход переменного тока нейтраль |
| FG (зелёно-жёлтый) | Защитное заземление |
| V+ (красный) | Положительный выход |
| V- (чёрный) | Отрицательный выход |
| DIM+ (фиолетовый) | Вход диммирования |
| DIM- (розовый) | Вход диммирования |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для определения работы светодиодного модуля следует руководствоваться разделом по методам управления светодиодной нагрузкой.
- Пульсации и шум измеряются в полосе 20 МГц при помощи витой пары длиной 12 дюймов с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статическую характеристику.
- Время установления измеряется при первом холодном запуске; повторные включения/выключения могут увеличивать это время.
- Для версии XLG-150I отсутствует сертификат UL/CSA.
- ЭМС изделия зависит от конечной установки; производитель конечного оборудования должен повторно подтвердить соответствие ЭМС для всей установки.
- Снижение параметров по высоте над уровнем моря: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Типичный срок службы указан при Tcase около 75 °C или ниже.
- Для рынков Америки изделие может поставляться без логотипов CCC/PSE/BIS/KC.
- Для применения и монтажа с учетом IP-защиты следует обращаться к руководству пользователя.
- Для соответствия последнему регламенту ErP светодиодный драйвер должен использоваться после выключателя, без постоянного подключения к сети.
- При необходимости сертификата NOM (Мексика) следует обращаться в отдел продаж MEAN WELL.
- Для исполнений A/AB необходимо учитывать встроенное применение для соответствия Type HL.
