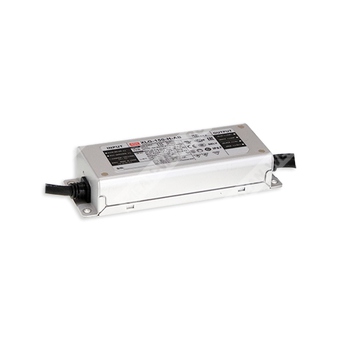

XLG-150-24-A - драйвер светодиодов постоянной мощности на 150 Вт с выходом 24 В и регулировкой выходного тока.
Назначение и общее описание
XLG-150-24-A — это светодиодный AC/DC-драйвер мощностью 150 Вт серии XLG-150, работающий в режиме постоянной мощности. Устройство рассчитано на питание светодиодных нагрузок от сети переменного тока с широким диапазоном входного напряжения и предназначено для применения в наружных и внутренних световых системах, где требуется высокая надежность, защита от внешних воздействий и возможность настройки выходного тока встроенным потенциометром.
Расшифровка партномера
| Позиция в партномере | Обозначение | Значение |
| XLG | Серия | Серия светодиодных AC/DC-драйверов Mean Well XLG |
| 150 | Номинальная мощность | 150 Вт |
| 24 | Номинальное выходное напряжение | 24 В |
| A | Тип исполнения | A-тип: регулировка выходного тока встроенным потенциометром |
Функциональные особенности
- Широкий диапазон входного напряжения: 100–305 В переменного тока.
- Режим постоянной мощности.
- Металлический корпус со степенью защиты IP67, пригодный для наружного применения.
- Регулировка выходного тока встроенным потенциометром.
- Защита от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Высокий КПД до 93%.
- Работа в условиях свободной воздушной конвекции без вентилятора.
- Устойчивость к импульсным перенапряжениям 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Соответствие требованиям для бытовых и промышленных применений.
Области применения
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-ландшафтное освещение.
- Освещение стадионов и заливное освещение.
- Источник питания для систем DMX.
- Бытовые устройства.
- Торговые и холодильные витрины.
- Исполнение типа HL для применения в классе I, раздел 2.
Основные параметры
| Параметр | Значение |
| Серия | XLG-150 |
| Тип изделия | Светодиодный AC/DC-драйвер постоянной мощности |
| Номинальная мощность | 150 Вт |
| Тип исполнения | A |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 6,25 А |
| Диапазон постоянного тока | 3,2–6,25 А |
| Диапазон регулировки тока | 3,2–6,25 А |
| Напряжение холостого хода, максимум | 27–34 В |
| Диапазон постоянного тока по области работы | 16,8–24 В |
| Пульсации тока | 3,0% при полной нагрузке |
| Допуск по току | ±5% |
| Регулировка по встроенному потенциометру | Да |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока |
| Диапазон входного напряжения постоянного тока | 142–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 1,0 А при 230 В AC; 1,8 А при 115 В AC; 0,8 А при 277 В AC |
| Коэффициент мощности | Не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Пусковой ток | 50 А, холодный пуск, длительность 500 мкс, измерение при 50% Ipeak; при 230 В AC |
| Ток утечки | Менее 0,75 мА при 277 В AC |
| Потребление на холостом ходу | Менее 0,5 Вт для стандартного исполнения |
| Потребление в режиме ожидания | Менее 0,5 Вт для AB-типа при выключенном диммировании |
| Защита от превышения входного напряжения | 320–390 В AC; при превышении выходное напряжение отключается, восстановление после устранения причины |
| Устойчивость к перенапряжению сети | Выдерживает 440 В AC в течение 48 часов для версии XLG-150I |
| Максимальное число источников на автомат 16 А | 4 шт. для автомата типа B; 8 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Выходной ток | 6,25 А |
| Номинальная выходная мощность | 150 Вт |
| Диапазон напряжения | 16,8–24 В |
| Риппл и шум | 240 мВ п-п |
| Регулировка тока | 3,2–6,25 А |
| Допуск по напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| КПД | 93% |
| Область постоянного тока | 16,8–24 В |
| Максимальное выходное напряжение холостого хода | 27–34 В |
Защита
| Параметр | Значение |
| Перегрузка по току | 110–160% для CV-типа; 95–108% для остальных типов |
| Режим защиты при перегрузке | Hiccup или ограничение постоянного тока; восстановление автоматически после устранения неисправности |
| Короткое замыкание | Hiccup или ограничение постоянного тока; восстановление автоматически после устранения неисправности |
| Перенапряжение на выходе | 27–34 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Рабочая температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, уровень 2: 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5, 4 кВ линия-линия, 6 кВ линия-земля, опция 6K/10K |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывания более 95% на 250 периодов |
Нормы безопасности
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), UL879, CSA C22.2 № 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1; соответствует EN 60335-2-89 Annex BB, EN 60335-2-24 Annex CC; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IS15885(Part2/Sec13) для XLG-150I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved |
Прочее
| Параметр | Значение |
| MTBF | 2269,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 180 × 63 × 35,5 мм |
| Масса и упаковка | 0,8 кг; 16 шт. / 13,4 кг / 0,69 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы следует обращаться к разделу по методам управления светодиодным модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг.
- Время установления измеряется при первом холодном пуске; повторные включения и выключения могут увеличивать время установления.
- Версия XLG-150I не имеет сертификата UL/CSA.
- Источник питания рассматривается как компонент, применяемый совместно с конечным оборудованием; из-за влияния монтажа может потребоваться повторная оценка ЭМС для конечного изделия.
- Снижение температуры окружающей среды при высоте выше 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Для применения в условиях типа HL для исполнений A/AB требуется учитывать встроенное исполнение.
- Для соответствия последним требованиям ErP данный драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Версия NOM (Мексика) доступна по запросу.
- Для применения с водозащитой и при монтаже необходимо руководствоваться пользовательским руководством.
- Изделия, поставляемые из регионов Америки, могут не иметь знаков CCC/PSE/BIS/KC.
