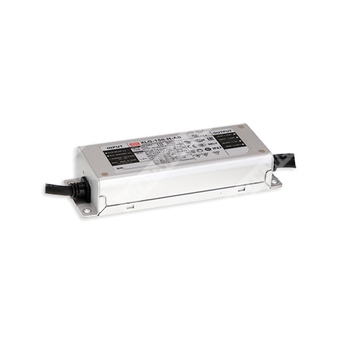

XLG-150-H-A - светодиодный драйвер постоянной мощности 150 Вт для питания LED-модулей от сети переменного тока.
Серия: XLG-150
Назначение: AC/DC светодиодный источник питания с режимом постоянной мощности, предназначенный для построения светильников и уличных/промышленных LED-систем.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL |
| 150 | Номинальная мощность 150 Вт |
| H | Исполнение с диапазоном выходного тока для высоковольтных LED-нагрузок |
| A | Тип A: регулировка выходного тока встроенным потенциометром |
Описание
Серия XLG-150 представляет собой светодиодный AC/DC драйвер мощностью 150 Вт с режимом постоянной мощности. Устройство работает от широкого диапазона входного напряжения 100–305 В AC и предназначено для питания светодиодных модулей в системах наружного и внутреннего освещения. Конструкция выполнена в металлическом корпусе со степенью защиты IP67, что допускает применение в сложных условиях окружающей среды.
Модель XLG-150-H-A относится к исполнению с высоким диапазоном выходных параметров и регулировкой тока встроенным потенциометром. Драйвер допускает работу в режимах постоянного тока и постоянного напряжения в пределах, определяемых конфигурацией конечной системы. Для серии характерны высокий КПД, высокая помехоустойчивость и соответствие требованиям к изоляции управляющих и выходных цепей.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Режим постоянной мощности.
- Полная мощность в диапазоне нагрузки 70–100%.
- Металлический корпус, степень защиты IP67.
- Повышенная устойчивость к импульсным перенапряжениям: 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Регулировка выходного тока встроенным потенциометром.
- Встроенные функции защиты: от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Изоляция выходной и управляющей цепей, схема dim-to-off.
- Соответствие требованиям для бытового применения EN 60335-1.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и тепличное освещение.
- Освещение складских зон и high-bay.
- Питание DMX-установок.
- Бытовые устройства.
- Розничные и холодильные витрины.
- Применение в классe I, Division 2 для типа HL.
Параметры
| Выход |
| Номинальный выходной ток | 2800 мА |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного тока | 1400–4170 мА |
| Диапазон постоянного тока | 27–56 В |
| Напряжение холостого хода, максимум | 60 В |
| Пульсации тока | 3,0% при полной нагрузке |
| Допуск по току | ±5% |
| Регулировка тока | Только для типа A, встроенным потенциометром |
| Вход |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД, типовое значение | 92% |
| Входной ток, типовое значение | 1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток, типовое значение | Холодный старт 50 А, twidth = 500 мкс, измерено на 50% Ipeak при 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
| Потребление в режиме ожидания | <0,5 Вт для типа AB при отключённом диммировании, для стандартного исполнения |
| Диапазон входного перенапряжения | 320–390 В AC, выход отключается при превышении порога |
| Допустимое воздействие перенапряжения | До 440 В AC в течение 48 часов, только для серии XLG-150I |
| Параметры стабилизации |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| Допуск выходного напряжения | ±2% |
| Время включения и нарастания | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
| Допустимое отклонение | Включает допуск установки, стабилизацию по линии и по нагрузке |
| Защита |
| Перегрузка по току | 110–160% для CV-исполнения; 95–108% для остальных исполнений |
| Режим при перегрузке | Hiccup или ограничение постоянного тока; восстановление автоматически после устранения причины |
| Короткое замыкание | Hiccup или ограничение постоянного тока; восстановление автоматически после устранения причины |
| Перенапряжение | 13,5–18 В |
| Перегрев | Отключение выходного напряжения с последующим автоматическим восстановлением после повторного включения |
| Электромагнитная совместимость |
| Помехоэмиссия | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух, уровень 2: 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 4 |
| Устойчивость к EFT/пачкам импульсов | BS EN/EN61000-4-4, уровень 3 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, 4 кВ линия-линия, 6 кВ линия-земля, опция 6K/10K |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Устойчивость к провалам и прерываниям | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Пульсации по току сети | BS EN/EN61547 |
| Условия эксплуатации |
| Рабочая температура | От -40 до +80 °C |
| Температура корпуса | Tcase от -40 до +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | От -40 до +80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Максимальная высота эксплуатации | Снижение параметров: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором выше 2000 м |
| Изоляция и безопасность |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1; соответствует EN 60335-2-89 Annex BB и EN 60335-2-24 Annex CC; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IP67 approved |
| Надёжность, размеры и упаковка |
| MTBF | 2269,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 180 × 63 × 35,5 мм |
| Масса и упаковка | 0,8 кг; 16 шт. / 13,4 кг / 0,69 CUFT |
Примечания
| 1 | Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Способы питания LED-модуля». |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
| 5 | При пониженном входном напряжении может потребоваться дерейтинг; см. раздел «Статическая характеристика». |
| 6 | Время включения измеряется при первом холодном запуске; повторные включения/выключения могут увеличивать это время. |
| 7 | Серия XLG-150I не имеет сертификата UL/CSA. |
| 8 | Драйвер является компонентом, работающим в составе конечного изделия; EMC-параметры должны подтверждаться на уровне конечной установки. |
| 9 | Для моделей без вентилятора дерейтинг по температуре окружающей среды выше 2000 м составляет 3,5 °C/1000 м, с вентилятором — 5 °C/1000 м. |
| 10 | См. гарантийное заявление на сайте производителя. |
| 11 | Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 12 | Продукция, поставляемая из региона Америк, может не иметь логотипов CCC/PSE/BIS/KC. |
| 13 | Перед применением необходимо ознакомиться с руководством по установке и мерами предосторожности при монтаже во влагозащищённом исполнении. |
| 14 | Для соответствия последней редакции ErP драйвер должен применяться после выключателя, без постоянного подключения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) следует обратиться к представителю MEAN WELL. |
| 16 | Для типов A/AB при встраивании необходимо учитывать требования применения Type HL. |
Дополнительно для исполнения AB предусмотрено 3-в-1 диммирование через цепь DIM+ / DIM-: 0–10 В DC, сигнал 10 В PWM или резистивное управление. Минимальный уровень диммирования составляет около 8%; при 0% входного сигнала выходной ток может снижаться до 0%. Ток источника диммирования от питания составляет 100 мкА тип.
Подключение выводов: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый, V+ — красный, V- — чёрный; для исполнения AB дополнительно DIM+ — фиолетовый, DIM- — розовый.
