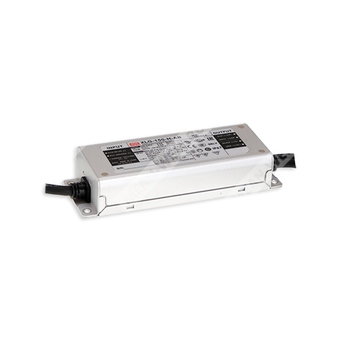

XLG-150-H-AB

Особенности

Широкий диапазон входного напряжения 100~305В AC (класс I)
Полная выходная мощность при 70~100% работе в режиме постоянной мощности
Металлический корпус с уровнем защиты IP67, подходит для использования вне помещений
Защита от импульсных перенапряжений 6кВ/4кВ (опционально 10кВ/6кВ)
3-в-1 функция диммирования (диммирование до полного выключения, реализованное по изолированной схеме)
Индийская версия (EESL) с защитой от перенапряжения на входе выдерживает воздействие 440В AC в течение 48 часов
Функции защиты: OVP/ SCP/ OCP/ OTP
Соответствие стандарту EN60335-1 для бытовой техники
Срок службы более 50 000 часов

Применение

Освещение высотных зданий
Уличное освещение
Прожекторное освещение
Сценическое освещение
Освещение для садоводства
Освещение цехов и промышленных помещений
Источник питания для DMX систем
Тип HL для использования в зонах класса I, подразделения 2
Бытовые устройства
Освещение и холодильное оборудование для витрин

Описание

Серия XLG-150 представляет собой AC/DC драйвер для светодиодов мощностью 150Вт, работающий в режиме постоянной мощности. XLG-150 функционирует при входном напряжении от 100 до 305В AC и выпускается в различных моделях с разным номинальным током в диапазоне от 700мА до 12500мА. Благодаря высокому КПД до 93% и безвентиляторной конструкции, вся серия может работать при температуре корпуса от -40°C до +90°C при свободной циркуляции воздуха. Металлический корпус и степень защиты IP67 позволяют использовать серию как внутри, так и вне помещений. Инновационная адаптация к окружающей среде обеспечивает надёжное функционирование светодиодов для различных применений практически в любых местах установки светодиодных светильников по всему миру. Серия XLG-150 соответствует последним версиям стандартов IEC61347/GB19510.1 и UL8750 для международной электробезопасности. Выходная цепь и цепь диммирования полностью соответствуют новым стандартам, предусматривая изоляцию для обеспечения безопасности пользователя и светильника при установке.

Cпецификация

Модель: XLG-150-H-AB

Выходные параметры

Номинальный ток:2800мА
Номинальная мощность:150Вт
Диапазон рабочего тока:1400~4170мА
Область работы по постоянному току:27~56В
Максимальное напряжение холостого хода:60В
Диапазон регулировки тока (доступен только для типов A/AB через встроенный потенциометр):1400~4170мА
Пульсации тока:3.0% (при полной нагрузке)
Точность установки тока: ±3% (при полной нагрузке)
Время готовности/время нарастания выходного напряжения (230В AC): 500мс / (115В AC): 1200мс
Время удержания напряжения: —

Входные параметры

Диапазон входного напряжения:100~305В AC, 142~431В DC
Частота:47~63Гц
Потребляемый ток AC (типовое значение): 1.8A / 115В AC, 1.0A / 230В AC, 0.8A / 277В AC
Стартовый ток: Холодный старт 50А (ширина импульса = 500мкс при 50% Ipeak) при 230В AC; согласно NEMA 410
Максимальное количество драйверов на автоматический выключатель 16А: 4 шт. (выключатель типа B) / 8 шт. (выключатель типа C) при 230В AC
Коэффициент мощности (типовой): PF ≥ 0.97 при 115В AC, PF ≥ 0.95 при 230В AC, PF ≥ 0.92 при 277В AC при полной нагрузке
КПД: 92%
Ток утечки: менее 0.75мА при 277В AC
Пассивное энергопотребление (при диммировании выкл., только для версий AB): менее 0.5Вт (для стандартной версии)

Защита

Защита от сверхтоков: Режим прерывистого ограничения нагрузки или постоянное ограничение по току. Происходит автоматическое восстановление после устранения неисправности
Защита от короткого замыкания: Режим прерывистого ограничения нагрузки или постоянное ограничение по току. Происходит автоматическое восстановление после устранения неисправности
Защита от перенапряжения: 61~85В, отключение выхода, восстановление после подачи питания
Защита от перегрева: Отключение выхода, восстановление после подачи питания
Защита от превышения входного напряжения: 320~390В AC (отключение выхода при превышении напряжения, автоматическое восстановление после устранения)
Устойчивость к входному перенапряжению: возможно выдерживание стрессового воздействия 440В AC в течение 48 ч (только для серии XLG-150I)

Окружающая среда

Рабочая температура: Tcase = -40 ~ +80°C (см. раздел "Выходная нагрузка в зависимости от температуры")
Максимальная температура корпуса: Tcase = +90°C
Рабочая влажность: 20~95% RH, без конденсации
Температурный коэффициент: ±0.06% / °C (0~60°C)
Температура и влажность хранения: -40 ~ +80°C, 10~95% RH, без конденсации
Вибрационные нагрузки: 10~500Гц, 5G, 12мин/1 цикл, по 72мин для каждой оси X, Y, Z

Электрическая безопасность и электромагнитная совместимость

Стандарты электробезопасности: UL8750 (тип HL), UL879,CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимый, BS EN/EN62384, EN 60335-1, соответствует EN 60335-2-89 Annex BB, EN 60335-2-24 Annex CC; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Part 2/Sec13) (только для XLG-150I); NOM-058-SCFI-2017 (кроме типа Blank); одобрено IP67
Испытательное напряжение: Вход-Выход: 3,75кВ AC; Вход-Земля: 2кВ AC; Выход-Земля: 1,5кВ AC
Сопротивление изоляции: Вход-Выход, Вход-Земля, Выход-Земля: не менее 100 МОм / 500В DC / 25°C / 70% RH
ЭМС. Радиопомехи по проводам: BS EN/EN55015 (CISPR15), GB/T 17743
ЭМС. Радиопомехи по воздуху: BS EN/EN55015 (CISPR15), GB/T 17743
Гармонические искажения: BS EN/EN61000-3-2, GB17625.1
Мерцание напряжения: BS EN/EN61000-3-3
Устойчивость к электростатическим разрядам: BS EN/EN61000-4-2 (3 уровень, 8кВ по воздуху; 2 уровень, 4кВ по контакту)
Устойчивость к радиопомехам: BS EN/EN61000-4-3 (3 уровень)
Устойчивость к быстрым импульсным помехам: BS EN/EN61000-4-4 (2 уровень)
Устойчивость к перенапряжениям: BS EN/EN61000-4-5 (4кВ Линия-Линия, 6кВ Линия-Земля, опция 6кВ/10кВ)
Устойчивость к помехам по проводам: BS EN/EN61000-4-6 (2 уровень)
Устойчивость к магнитному полю: BS EN/EN61000-4-8 (4 уровень)
Устойчивость к провалам и прерываниям напряжения: BS EN/EN61000-4-11 (>95% спад — 0,5 периода; 30% спад — 25 периодов; >95% прерывание — 250 периодов)

Прочее

Среднее время наработки на отказ (MTBF): 2269,5 тыс. часов (Telcordia SR-332, при 25°C); 213,3 тыс. часов (MIL-HDBK-217F, при 25°C)
Габариты: 180×63×35,5 мм (Д×Ш×В)
Масса и упаковка: 0,8 кг; 16 шт. / 13,4 кг / 0,69 куб. фута

Примечания:
1. Все параметры, если не указано иное, измеряются при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25°C.
2. См. раздел "Методы управления светодиодными модулями".
3. Пульсации измеряются с полосой пропускания 20МГц, при использовании скрученной пары 12" и параллельных конденсаторов 0,1мкФ и 47мкФ.
4. Величина допусков включает в себя допуски по установке, по входному и нагрузочному напряжению.
5. Допустимая работа при пониженном входном напряжении возможна с ограничением выходной мощности. См. раздел "Статические характеристики".
6. Время готовности измеряется только при первом запуске устройства при низкой температуре. При повторных включениях/выключениях время готовности может увеличиться.
7. Серия XLG-150I поставляется без сертификатов UL/CSA.
8. Драйвер предназначен для работы только в составе конечного оборудования. Показатели ЭМС зависят от исполнения изделия потребителем и должны быть переподтверждены изготовителем.
9. Для работы на высоте свыше 2000м требуется снижение рабочего тока: 3,5°C/1000м для моделей без вентилятора и 5°C/1000м для моделей с вентилятором.
10. См. гарантийное заявление на сайте MEAN WELL.
11. Эта серия рассчитана на типовой срок службы более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP, согласно DLC), не выше 75°C.
12. Продукты для рынка Америки могут поставляться без маркировки CCC/PSE/BIS/KC. Обратитесь к представителю MEAN WELL для уточнения.
13. Для любых технических примечаний и информации по установке влагозащищённых моделей ознакомьтесь с пользовательским руководством по адресу https://www.meanwell.com/Upload/PDF/LED_EN.pdf.
14. Для соответствия последним требованиям ErP драйвер может использоваться только с выключателем, без постоянного подключения к сети.
15. Для получения сертификата NOM (Мексика) свяжитесь с представителем MEAN WELL.
16. Для типов A/AB требуется встроенное исполнение для соответствия применению типа HL.
