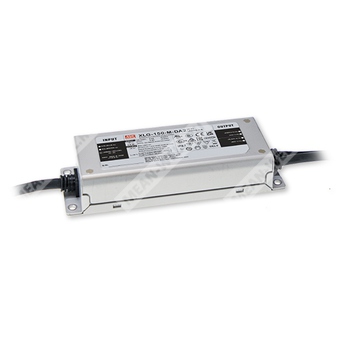

XLG-150-H-DA2 - светодиодный AC/DC-драйвер постоянной мощности с управлением DALI-2 для мощных LED-систем.
Общее назначение
Компонент XLG-150-H-DA2 представляет собой светодиодный AC/DC-драйвер мощностью 150 Вт с режимом постоянной мощности и функцией диммирования DALI-2. Изделие рассчитано на питание от сети переменного тока широкого диапазона, применение в наружных и промышленных светильниках, а также в системах, где требуется высокая энергоэффективность, защита от перенапряжений и работа в широком температурном диапазоне.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLG | Серия светодиодных AC/DC-драйверов MEAN WELL |
| 150 | Номинальная мощность 150 Вт |
| H | Исполнение с высоким выходным напряжением |
| DA2 | Диммирование DALI-2 |
Назначение и особенности
- Светодиодный AC/DC-драйвер мощностью 150 Вт.
- Режим постоянной мощности.
- Интерфейс управления DALI-2.
- Широкий диапазон входного напряжения 100...305 В AC для класса I.
- Работа в диапазоне частот сети 47...63 Гц.
- Высокий КПД, до 92% для версии H.
- Металлический корпус с классом защиты IP67.
- Сурж-защита 6 кВ/4 кВ.
- Минимальный уровень диммирования 8%.
- Пусковое время 500 мс при 230 В AC.
- Соответствие современным требованиям по безопасности и DALI.
- Предназначен для уличного и промышленного освещения.
Области применения
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыболовства.
- Овощеводческое и тепличное освещение.
- Заливное освещение.
- Применение в светильниках типа HL для класса I, Division 2.
Описание
Серия XLG-150-DA2 — это семейство светодиодных драйверов AC/DC на 150 Вт, выполненных в режиме постоянной мощности и поддерживающих диммирование по протоколу DALI-2. Версия XLG-150-H-DA2 относится к высоковольтной группе моделей и предназначена для светодиодных нагрузок с рабочим диапазоном напряжения 27...56 В.
Драйвер способен работать от входного напряжения 100...305 В AC и характеризуется высоким коэффициентом полезного действия. Фанless-конструкция и металлический корпус с защитой IP67 обеспечивают применение в условиях наружной и промышленной эксплуатации. Изделие допускает работу в широком диапазоне температур корпуса, а также предусматривает защиту от короткого замыкания и перегрева.
Управление яркостью реализовано через интерфейс DALI-2, при этом первый шаг регулирования фиксирован на уровне 8% выходной мощности. Для версии DA2 предусмотрена встроенная регулировка через потенциометр. Серия соответствует требованиям международных стандартов безопасности и электромагнитной совместимости.
Таблица параметров
Выход
| Параметр | Значение |
|---|
| Номинальный ток | 2800 мА |
| Номинальная мощность | 150 Вт |
| Диапазон тока в режиме полной мощности | 1400...4170 мА |
| Регулировка выходного тока | 1400...4170 мА |
| Диапазон выходного напряжения | 27...56 В |
| Максимальное напряжение холостого хода | 65 В |
| Область постоянного тока | 1400...2680 мА |
| Пульсации выходного тока | 4,0% при полной нагрузке |
| Допуск по току | ±5% |
| ШИМ-управление / интерфейс диммирования | DALI-2 |
| Минимальный уровень диммирования | 8% |
| Вспомогательный выход постоянного тока | 12 В / 250 мА, допуск ±10%, пульсации 200 мВ пик-пик |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100...305 В AC / 142...431 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Входной ток | 1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток | 60 А, холодный старт, twidth=500 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Потребление в режиме ожидания | < 0,5 Вт |
| Защита от перенапряжения на входе | 320...390 В AC, отключение выходного напряжения при превышении порога, восстановление автоматически после устранения аварии |
| Устойчивость к перенапряжению входа | Выдерживает 440 В AC в течение 48 часов |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение нагрузки в 2 стадии: 75% и 50%, автоматическое восстановление после устранения аварии |
| Температурная защита | Наличие |
| Защита от перенапряжения на входе | Наличие, для версии XLG-150I-DA2 по запросу; версия I-серии без UL/CSA |
Рабочие характеристики
| Параметр | Значение |
|---|
| Диапазон постоянного тока | Для версии H: 1400...2680 мА |
| Эффективность | 92% |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0...60°C |
| Рабочая температура корпуса | -40...+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура хранения и влажность | -40...+80°C, 10...95% RH, без конденсации |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, по 72 мин вдоль осей X, Y, Z |
| Доступная область при постоянной мощности | 70...100% нагрузки |
Электромагнитная совместимость
| Параметр | Норма / уровень |
|---|
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические искажения | BS EN/EN61000-3-2, GB17625.1; THD < 10% при нагрузке ≥50% на 115/230 В AC и при нагрузке ≥75% на 277 В AC |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3, уровень 3 |
| EFT / импульсные помехи | BS EN/EN61000-4-4, уровень 4 |
| Импульсный выброс | BS EN/EN61000-4-5, 4 кВ линия-линией, 6 кВ линия-земля |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11; >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Безопасность и стандарты
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004 |
| Соответствие DALI | IEC 62386-101, 102, 207, 251; устройство типа 6 (DT6) |
| Класс защиты | IP67 |
| Исполнение | Type HL для применения в class I, Division 2 |
| Напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
МТBF, ресурс и срок службы
| Параметр | Значение |
|---|
| MTBF | 2316,2 тыс. ч, Telcordia SR-332 (Bellcore); 213,3 тыс. ч, MIL-HDBK-217F (25°C) |
| Типичный ресурс | >50 000 ч при Tcase, особенно в точке tc (или TMP, по DLC), около 75°C или ниже |
Размеры и конструкция
| Параметр | Значение |
|---|
| Габариты | 180 × 63 × 35,5 мм |
| Корпус | Металлический |
| Класс защиты корпуса | IP67 |
| Кейс № | 243A |
Упаковка
| Параметр | Значение |
|---|
| Масса одной единицы | 0,8 кг |
| Количество в упаковке | 16 шт. |
| Масса упаковки | 13,4 кг |
| Объём упаковки | 0,67 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Для расчёта следует обращаться к разделам о статической характеристике и методах управления светодиодным модулем.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статической характеристики.
- Время запуска измеряется при первом холодном старте. Повторные включения и высокая температура внутри драйвера могут увеличить время запуска.
- На основании IEC 62386-101/102 время запуска должно проверяться с DALI-контроллером, поддерживающим включение питания по DALI; в противном случае оно может быть более 500 мс.
- Защита от перенапряжения на входе относится только к серии XLG-150I; для I-серии изделие поставляется без UL/CSA.
- Драйвер является компонентом, используемым в составе конечного оборудования; конечный производитель обязан провести повторную оценку EMC для готового изделия.
- Для моделей без вентилятора применяется снижение допустимой температуры окружающей среды 3,5°C/1000 м выше 2000 м над уровнем моря; для моделей с вентилятором — 5°C/1000 м.
- Типичное время жизни достигается при температуре tc, особенно в точке tc/TMP, около 75°C или ниже.
- Для ряда регионов продукция может не иметь некоторых знаков сертификации.
- Для применения и требований к водозащите необходимо учитывать руководство пользователя.
- Эффективность уменьшается на 1% для версии с вспомогательным питанием при полной нагрузке 3 Вт.
- Версии H/M: RCM на добровольной основе; для L-версии соблюдаются соответствующие IEC или AS/NZS стандарты.
- Для соответствия требованиям ErP драйвер должен использоваться после выключателя, не подключённого постоянно к сети.
- Серия требует учёта требований Type HL при встраивании в изделие.
Подключение и обозначения выводов
Для версии XLG-150-H-DA2 используются следующие основные подключения:
- AC/L — коричневый провод.
- AC/N — синий провод.
- FG — жёлто-зелёный провод.
- V+ — красный провод.
- V- — чёрный провод.
- DA+ — фиолетовый провод.
- DA- — розовый провод.
Для диммирования необходимо подать сигнал DALI между DA+ и DA-.
