XLG-150-L-A-S

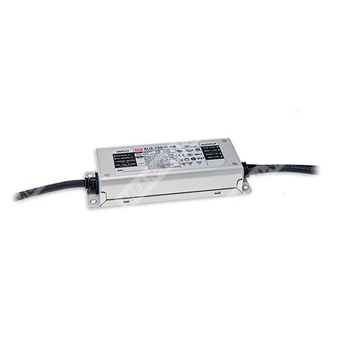

XLG-150-L-A-S — 150-Вт светодиодный AC/DC драйвер постоянной мощности для питания светодиодных светильников.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| L | Исполнение с выходным напряжением 12/24 В или тип L/M/H по серии |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
| S | Исполнение по коду заказной конфигурации; в документе конкретная расшифровка буквы S не приведена |
Назначение
Серия XLG-150 представляет собой светодиодный AC/DC драйвер мощностью 150 Вт, работающий в режиме постоянной мощности. Изделие предназначено для питания светодиодных модулей и светильников в составе промышленных, уличных, архитектурных и наружных систем освещения.
Особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Работа в режиме постоянной мощности в диапазоне нагрузки 70–100%.
- Металлический корпус с защитой IP67, пригодный для наружной установки.
- Высокий КПД, до 93%.
- Охлаждение за счёт свободной конвекции, исполнение без вентилятора.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функция диммирования 3 в 1 для исполнения AB: 0–10 В DC, PWM 10 В и сопротивлением.
- Исполнение для Индии с защитой от перенапряжения на входе по запросу.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие требованиям EN60335-1 для бытового применения.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Применение
- Освещение высотных зданий.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и horticulture-освещение.
- Заливное освещение.
- Источники питания для систем DMX.
- Применение в оборудовании класса I, Division 2.
- Бытовые устройства.
- Торговые и холодильные витрины.
Описание
XLG-150-L-A-S относится к серии XLG-150 — группе светодиодных драйверов постоянной мощности, рассчитанных на питание светодиодных нагрузок от сети переменного или постоянного тока. Для данной серии характерны высокий коэффициент полезного действия, широкий входной диапазон, повышенная устойчивость к внешним воздействиям и пригодность для эксплуатации в наружных условиях.
Изделие выполнено в металлическом корпусе с уровнем защиты IP67. Конструкция рассчитана на работу при естественном охлаждении, без принудительного обдува. Серия предназначена для применения в светотехнических устройствах, где требуется стабильная работа при изменении сетевого напряжения и температурных условий.
Для светодиодных модулей драйвер поддерживает как режим постоянного тока, так и режим постоянного напряжения в зависимости от исполнения. Для типа A предусмотрена настройка тока встроенным потенциометром. Для типа AB дополнительно доступно диммирование 3 в 1. В документе указано, что 12 В и 24 В модели без типа AB имеют фиксированные значения тока и напряжения.
Расшифровка исполнения
| Тип | Функция | Примечание |
| Blank | Ток и напряжение фиксированы, исполнение для жёстких условий эксплуатации | По запросу |
| A | Регулировка выходного тока встроенным потенциометром | В наличии |
| AB | Регулировка тока встроенным потенциометром + диммирование 3 в 1 | В наличии |
| CV | Исполнение только с постоянным напряжением; только для 12 В и 24 В, ток и напряжение фиксированы | По запросу |
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки тока | 6,5–12,5 А |
| Диапазон напряжения | 8,4–12 В |
| Допуск по напряжению | ±3,0% |
| Допуск по току | ±0,5% |
| Пульсации тока | ±2% |
| Максимальное напряжение холостого хода | 13,5–18 В |
| Рабочая область постоянного тока | 8,4–12 В |
| Режим | Постоянная мощность |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного постоянного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 1,8 А / 115 В AC; 1,0 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток | Холодный старт 50 А, длительность импульса 500 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Потребление без нагрузки | Менее 0,5 Вт для стандартного исполнения |
| Допустимое перенапряжение на входе | 320–390 В AC; отключение выхода при превышении порога, восстановление автоматически после устранения причины |
| Устойчивость к перенапряжению сети | Выдерживает 440 В AC в течение 48 часов только для серии XLG-150I |
Защита
| Параметр | Значение |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Короткое замыкание | CV-type: только режим hiccup; другие типы: hiccup или ограничение постоянным током; автоматическое восстановление |
| Перегрузка по току | CV-type: только режим hiccup; другие типы: hiccup или ограничение постоянным током; автоматическое восстановление |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Температура корпуса при защите | Tcase = +90 ℃ |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+90 ℃ |
| Рабочая температура окружающей среды | -40…+80 ℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 ℃, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/℃ (0…60 ℃) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
ЭМС
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая устойчивость | BS EN/EN61000-4-3, уровень 2 |
| EFT/Burst | BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5, 4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| Проводимая устойчивость | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Конструктивные данные
| Параметр | Значение |
| Габариты | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 13,4 кг / 0,69 куб. фут. |
| MTBF | 2269,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. часов минимум по MIL-HDBK-217F (25 ℃) |
Ресурс и температурная характеристика
| Параметр | Значение |
| Типичный срок службы | Более 50 000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 75 ℃ или ниже |
Подключение
| Провод | Назначение |
| AC/L (коричневый) | Фаза сети переменного тока |
| AC/N (синий) | Нейтраль сети переменного тока |
| FG (зелёно-жёлтый) | Защитное заземление |
| V+ (красный) | Положительный выход |
| V- (чёрный) | Отрицательный выход |
| DIM+ (фиолетовый) | Вход диммирования |
| DIM- (розовый) | Вход диммирования |
Диммирование
Для исполнения AB доступна функция диммирования 3 в 1. Регулировка осуществляется подачей одного из трёх сигналов между выводами DIM+ и DIM-: 0–10 В DC, сигнал PWM 10 В или сопротивление.
Диммирующий источник от питания: 100 мкА тип.
Минимальный уровень диммирования составляет около 8%. При уровне входного сигнала 0% < Iout < 8% выходной ток не определён. Выходной ток может быть снижен до 0% при входе диммирования около 0 кОм или 0 В DC, либо при PWM-сигнале 10 В со скважностью 0%.
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 ℃. |
| 2 | См. раздел «Способы управления светодиодным модулем». |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ, соединённых параллельно. |
| 4 | Допуск включает допуск установки, регулирование по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. См. раздел «Статическая характеристика». |
| 6 | Время установки измеряется при первом холодном пуске. Повторное включение/выключение драйвера может увеличить время установки. |
| 7 | Серия XLG-150I не имеет сертификата UL/CSA. |
| 8 | Драйвер является компонентом, работающим в составе конечного изделия. ЭМС-зависимость определяется полной установкой, поэтому производитель конечного оборудования должен повторно подтвердить соответствие ЭМС-директивам. |
| 9 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 ℃/1000 м для исполнений без вентилятора и 5 ℃/1000 м для исполнений с вентилятором. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP, по DLC), около 75 ℃ или ниже. |
| 12 | Изделия, поставляемые из региона Америки, могут не иметь маркировок CCC/PSE/BIS/KC. |
| 13 | По вопросам установки, влагозащиты и особенностей монтажа следует обращаться к руководству пользователя. |
| 14 | Для соответствия последним требованиям ErP данный драйвер может использоваться только после выключателя, не подключенного постоянно к сети. |
| 15 | Для получения сертификата NOM (Мексика) необходимо обратиться к представителю MEAN WELL. |
| 16 | Для исполнений A/AB при применении по Type HL необходимо учитывать особенности встроенного монтажа. |
Стандарты безопасности
UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; EN 60335-1; соответствует EN 60335-2-89 Annex BB, EN 60335-2-24 Annex CC; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IS15885(Part 2/Sec 13) только для типа XLG-150I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved.
Для исполнения XLG-150-L-A-S в контексте данного документа наиболее релевантны признаки серии XLG-150, исполнение L, тип A и возможность регулировки тока встроенным потенциометром. Буква S в предоставленном файле отдельно не расшифрована.
