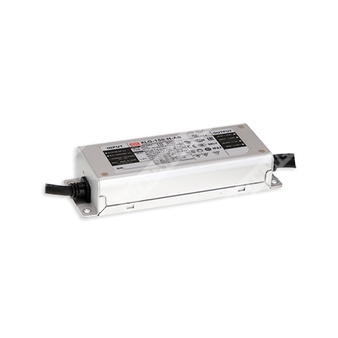

XLG-150-L-A — светодиодный AC/DC драйвер 150 Вт с постоянным током для промышленного и наружного освещения.
Расшифровка партномера
| Позиция |
Обозначение |
Значение |
| 1 |
XLG |
Серия светодиодных драйверов MEAN WELL XLG |
| 2 |
150 |
Номинальная мощность 150 Вт |
| 3 |
L |
Вариант с низковольтным выходным диапазоном |
| 4 |
A |
Исполнение с подстройкой выходного тока встроенным потенциометром |
Описание
Серия XLG-150 представляет собой светодиодный AC/DC драйвер мощностью 150 Вт с режимом постоянной мощности. Устройство предназначено для питания светодиодных модулей в широком диапазоне входных напряжений, с высокой энергетической эффективностью и повышенной стойкостью к внешним воздействиям. Исполнение XLG-150-L-A относится к низковольтному варианту L-типа и имеет регулировку тока встроенным потенциометром, что соответствует типу A.
Драйвер работает в диапазоне входного напряжения 100–305 В переменного тока и обеспечивает работу в постоянном токе либо, для ряда конфигураций серии, в постоянном напряжении. Металлический корпус с уровнем защиты IP67 позволяет применять изделие в наружных и промышленных светильниках. Предусмотрены функции защиты от перегрузки, короткого замыкания, перенапряжения и перегрева. Для исполнения A доступна регулировка выходного тока встроенным потенциометром.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Режим постоянной мощности в диапазоне нагрузки 70–100%.
- Металлический корпус, степень защиты IP67.
- Работа для наружного применения.
- Защита от импульсных перенапряжений: 6 кВ/4 кВ, опция 10 кВ/6 кВ.
- Функция диммирования 3 в 1 у исполнения AB; у исполнения A — регулировка тока встроенным потенциометром.
- Высокий КПД, до 91,5% для 12 В и до 93% для 24 В.
- Активный корректор коэффициента мощности.
- Изоляция вход–выход.
- Соответствие требованиям к бытовому и светотехническому применению.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое освещение.
- Мачтовое освещение.
- Источник питания для систем DMX.
- Применение в светотехнических установках класса I, Division 2.
- Бытовые устройства.
- Торговые и холодильные витрины.
Расшифровка модели
| Элемент |
Значение |
| XLG-150 |
Серия и номинальная мощность 150 Вт |
| L |
Низковольтный вариант с фиксированным диапазоном, соответствующим L-типа |
| A |
Исполнение с регулировкой выходного тока встроенным потенциометром |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC / 142–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД |
93% |
| Входной ток |
1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток |
50 А, длительность импульса 500 мкс, при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Входное перенапряжение |
320–390 В AC; отключение выходного напряжения с автоматическим восстановлением после снятия аварии |
| Перенапряжение, выдерживаемое в аварийном режиме |
До 440 В AC в течение 48 часов, только для версии I |
| Потребление на холостом ходу |
< 0,5 Вт для стандартной версии |
| Потребление в дежурном режиме |
< 0,5 Вт для исполнения AB при выключенном диммировании, для стандартной версии |
Параметры выхода
| Параметр |
Значение |
| Номинальный выходной ток |
700 мА |
| Номинальная выходная мощность |
150 Вт |
| Диапазон выходного напряжения |
120–214 В |
| Диапазон постоянного тока при полной мощности |
700–1050 мА |
| Диапазон регулировки тока |
350–1050 мА |
| Диапазон регулировки тока для исполнения A/AB |
350–1050 мА |
| Пульсации выходного тока |
4,0% при полной нагрузке |
| Допуск выходного тока |
±5% |
| Постояннотоковая область |
120–214 В |
| Напряжение холостого хода |
225 В |
Параметры защиты
| Функция |
Реализация |
| Перегрузка |
110–160% для CV-типов, 95–108% для остальных типов |
| Короткое замыкание |
Режим hiccup только для CV-типов; для остальных типов — hiccup или ограничение постоянного тока; автоматическое восстановление после устранения аварии |
| Перенапряжение на выходе |
13,5–18 В |
| Перегрев |
Отключение выходного напряжения с восстановлением после повторного включения |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Гармонические токи |
BS EN/EN61000-3-2, GB17625.1 |
Класс C при нагрузке ≥50% |
| Фликер напряжения |
BS EN/EN61000-3-3 |
— |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
4 кВ линия-линия, 6 кВ линия-земля; опция 6K/10K |
| Кондуктивные помехи устойчивости |
BS EN/EN61000-4-6 |
Уровень 2 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал >95% — 0,5 периода; провал 30% — 25 периодов; прерывания >95% — 250 периодов |
| Устойчивость по EMC |
BS EN/EN61547 |
— |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ; O/P–FG: 1,5 кВ |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
от -40 до +80 °C |
| Температура корпуса |
Tcase = -40…+90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,06%/°C (0–60 °C) |
| Вибрация |
10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность
| Параметр |
Значение |
| MTBF |
2269,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Ожидаемый срок службы |
Более 50 000 часов при Tcase, особенно в точке tc (или TMP), около 75 °C или ниже |
Габаритные и механические данные
| Параметр |
Значение |
| Габариты |
180 × 63 × 35,5 мм |
| Длина корпуса |
180 мм |
| Ширина корпуса |
63 мм |
| Высота корпуса |
35,5 мм |
| Масса |
0,8 кг |
| Упаковка |
16 шт. / 13,4 кг / 0,69 CUFT |
| Исполнение корпуса |
Металлический корпус |
| Степень защиты |
IP67 |
| Способ монтажа |
Рекомендуемое направление монтажа согласно инструкции |
Цвет и назначение выводов
| Провод |
Назначение |
| Коричневый |
AC/L |
| Синий |
AC/N |
| Жёлто-зелёный |
FG |
| Красный |
V+ |
| Чёрный |
V- |
| Розовый |
DIM- |
| Фиолетовый |
DIM+ |
Примечания
- Если параметры не оговорены отдельно, измерения выполнены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для выходных характеристик следует руководствоваться разделом по способам управления светодиодным модулем.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг.
- Время запуска измеряется при первом холодном включении; повторные включения и выключения могут увеличить это время.
- Серия XLG-150I не имеет сертификата UL/CSA.
- Изделие является компонентом, применяемым совместно с конечным оборудованием; EMC-показатели зависят от полной установки.
- Для высот выше 2000 м требуется температурный дерейтинг: 3,5 °C/1000 м для версий без вентилятора и 5 °C/1000 м для версий с вентилятором.
- Для применения с исполнением A/AB необходимо учитывать встроенное исполнение для соответствия Type HL.
- Для исполнения AB минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется.
- Выходной ток может быть снижен до 0% при входе диммирования около 0 кОм или 0 В DC, либо при ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
Параметры для исполнения XLG-150-L-A
| Параметр |
Значение |
| Тип |
L |
| Исполнение регулировки |
A: подстройка тока встроенным потенциометром |
| Номинальный ток |
700 мА |
| Диапазон напряжения |
120–214 В |
| Пиковое напряжение холостого хода |
225 В |
| Диапазон тока при регулировке |
350–1050 мА |
