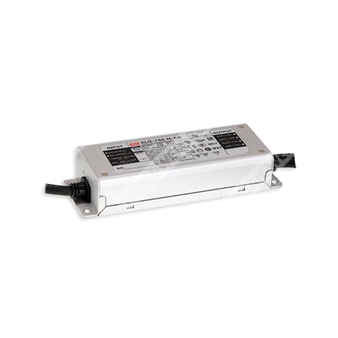

XLG-150-L-AB — светодиодный AC/DC драйвер постоянной мощности для систем освещения 150 Вт с диммированием и защитой IP67.
Расшифровка партномера
| Позиция | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| L | Модификация с низковольтным выходом, тип L |
| AB | Исполнение с функцией 3-в-1 диммирования и регулировкой выходного тока встроенным потенциометром |
Назначение и общая характеристика
XLG-150-L-AB представляет собой светодиодный AC/DC драйвер серии XLG-150, выполненный в режиме постоянной мощности. Изделие предназначено для питания светодиодных модулей в осветительных системах, где требуется работа от широкого диапазона сетевого напряжения, высокая эффективность, защита от внешних воздействий и возможность диммирования.
Серия работает от сети 100–305 В AC и обеспечивает работу в диапазоне постоянного тока, характерном для модификации L. Для исполнения AB предусмотрено 3-в-1 диммирование: 0–10 В DC, ШИМ-сигнал 10 В и резистивное управление. Корпус металлический, степень защиты IP67, что позволяет применять драйвер в наружных и промышленных световых установках.
Особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Работа в режиме постоянной мощности.
- Металлический корпус, степень защиты IP67.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- 3-в-1 диммирование: 0–10 В DC, 10 В ШИМ-сигнал, сопротивление.
- Возможность регулировки выходного тока встроенным потенциометром.
- Защитные функции: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие требованиям для применения в бытовых и светотехнических системах.
- Подходит для уличных и промышленных применений.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и ландшафтное освещение.
- Освещение бухт и больших световых линий.
- Питание DMX-установок.
- Бытовые устройства.
- Торговые и холодильные витрины.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 150 Вт |
| Номинальный выходной ток | 700 мА |
| Диапазон регулировки выходного тока | 350–1050 мА |
| Диапазон постоянного тока | 120–214 В |
| Диапазон выходного напряжения | 120–214 В |
| Напряжение холостого хода, максимальное | 225 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному току | ±5% |
| Пусковая задержка | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Потребление в режиме ожидания | Менее 0,5 Вт для версии AB при выключенном диммировании |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД, типовое значение | 93% |
| Входной ток, типовой | 1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток, типовой | Холодный старт 50 А, длительность 500 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | Менее 0,75 мА при 277 В AC |
| Максимальное число источников на автомате 16 А | 4 шт. для автомата типа B, 8 шт. для автомата типа C, при 230 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка по току | Hiccup-режим или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup-режим или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13,5–18 В; отключение выходного напряжения с последующим автоматическим восстановлением |
| Перенапряжение на входе | 320–390 В AC; отключение выходного напряжения с последующим автоматическим восстановлением |
| Тепловая защита | Отключение выходного напряжения с последующим автоматическим восстановлением |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, общая продолжительность 72 мин. по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +90 °C |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 |
| Мигание напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3 |
| Устойчивость к EFT/Burst | 4 кВ |
| Устойчивость к импульсным перенапряжениям | 4 кВ линия-линия, 6 кВ линия-земля, опция 6К/10К |
| Устойчивость к наведённым помехам | Уровень 2 |
| Устойчивость к магнитному полю | Уровень 4 |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13; NOM-058-SCFI-2017; IP67 approved |
Надёжность
| Параметр | Значение |
| MTBF | 2269,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 180 × 63 × 35,5 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 16 шт. в упаковке; 13,4 кг; 0,69 CUFT |
Подключение
Вход: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый.
Выход: V+ — красный, V- — чёрный.
Диммирование для исполнения AB: DIM+ — фиолетовый, DIM- — розовый.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Методы питания светодиодного модуля».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установления измеряется при первом холодном запуске; повторные включения и выключения могут увеличивать это время.
- Данный источник питания рассматривается как компонент для работы в составе конечного оборудования.
- При высоте эксплуатации более 2000 м необходимо учитывать дерейтинг по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре Tcase, особенно в точке tc, около 75 °C или ниже.
- Для соответствия требованиям ErP данный драйвер должен использоваться за выключателем, не подключённым постоянно к сети.
- Для A/AB-исполнений необходимо учитывать встроенный монтаж для соответствия применению Type HL.
