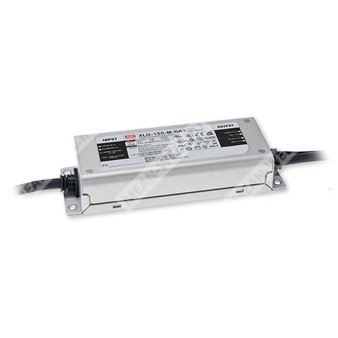

XLG-150-L-DA2 - светодиодный драйвер постоянной мощности 150 Вт с регулированием DALI-2 для промышленных и наружных светильников.
Расшифровка партномера
| Элемент |
Значение |
| XLG |
Серия светодиодных AC/DC драйверов Mean Well |
| 150 |
Номинальная мощность 150 Вт |
| L |
Модель с низковольтным выходом, диапазон 120–214 В и ток 700–1050 мА |
| DA2 |
Интерфейс диммирования DALI-2 |
Назначение
XLG-150-L-DA2 представляет собой светодиодный AC/DC драйвер на 150 Вт с режимом постоянной мощности и интерфейсом DALI-2. Устройство предназначено для питания светодиодных модулей и светильников в уличных, промышленных и прочих ответственных применениях, где требуется широкий диапазон входного напряжения, высокая эффективность, защита от внешних воздействий и согласованное цифровое диммирование.
Особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Работа в режиме постоянной мощности в диапазоне 70–100% нагрузки.
- Металлический корпус, степень защиты IP67, пригодность для наружного применения.
- Импульсная защита от перенапряжений 6 кВ / 4 кВ.
- Диммирование по DALI-2, минимальный уровень 8%.
- Вспомогательное питание 12 В / 250 мА доступно для исполнения DA2-A.
- Версия для Индии (EESL) с защитой от перенапряжения на входе способна выдерживать воздействие 440 В AC в течение 48 часов.
- Функции защиты: короткое замыкание и перегрев.
- Срок службы более 50 000 часов.
Области применения
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Садоводческое освещение.
- Освещение промышленных площадей и высоких пролетов.
- Использование в исполнении Type HL для класса I, Division 2.
Описание
XLG-150-L-DA2 относится к серии светодиодных AC/DC драйверов Mean Well XLG-150-DA2 с постоянной мощностью и управлением по DALI-2. Модель рассчитана на входное напряжение 100–305 В AC и вырабатывает стабилизированный выходной ток в диапазоне 700–1050 мА при выходном напряжении 120–214 В. В режиме постоянной мощности драйвер поддерживает заданный уровень мощности в рабочем диапазоне нагрузок, что важно при эксплуатации светодиодных модулей с изменяющимся прямым напряжением.
Для устройства характерны высокий КПД, достигающий 93%, широкий температурный диапазон эксплуатации, безвентиляторная конструкция и алюминиево-металлический корпус с полной защитой от пыли и влаги по IP67. Изделие соответствует требованиям международных стандартов безопасности и электромагнитной совместимости, а также пригодно для применения в светильниках, работающих в жестких условиях окружающей среды.
Интерфейс DALI-2 обеспечивает цифровое управление яркостью через линии DA+ и DA-. В протоколе предусмотрены 16 групп и 64 адреса. Первый шаг регулирования фиксирован на уровне 8% выходной мощности. Для исполнения DA2-A дополнительно доступен вспомогательный источник 12 В / 250 мА.
Таблица параметров
Выход
| Параметр |
Значение |
| Номинальный ток |
700 мА |
| Номинальная мощность |
150 Вт |
| Диапазон тока при полной мощности |
700–1050 мА |
| Диапазон регулировки выходного тока |
350–1050 мА |
| Диапазон напряжения |
120–214 В |
| Напряжение холостого хода, максимум |
240 В |
| Регион постоянного тока |
120–214 В |
| Пульсации тока |
4,0% при полной нагрузке |
| Допуск по току |
±5% |
| Вспомогательный выход постоянного тока |
12 В / 250 мА, допуск ±10%, пульсации 200 мВ пик-пик, только для DA2-A |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC, 142–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток, тип. |
1,8 А / 115 В AC; 1,0 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток, тип. |
60 А, холодный старт, длительность импульса 500 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки |
<0,75 мА / 277 В AC |
| Устойчивость к перенапряжению на входе |
320–390 В AC, отключение выходного напряжения при превышении порога, автоматическое восстановление |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Режим прерывистого восстановления или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрев |
Снижение нагрузки до 75%, затем до 50%, автоматическое восстановление после устранения неисправности |
| Построение защиты |
Компонентный блок для работы в составе конечного оборудования |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Гармонические токи |
BS EN/EN61000-3-2, GB17625.1 |
Класс C при нагрузке ≥50% |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
— |
| Иммунитет к ЭСР |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздухом; уровень 2, 4 кВ контактом |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3 |
Уровень 3 |
| Устойчивость к быстрым переходным процессам |
BS EN/EN61000-4-4 |
Уровень 4 |
| Устойчивость к импульсным перенапряжениям |
BS EN/EN61000-4-5 |
4 кВ линия-линия, 6 кВ линия-земля |
| Устойчивость к кондуктивным помехам |
BS EN/EN61000-4-6 |
Уровень 2 |
| Устойчивость к магнитному полю |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность и соответствие
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J; BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Диммирующие стандарты DALI |
IEC62386-101, 102, 207, 251; Device type 6 (DT6) |
| Исполнение для Индии |
IS 15885 (Part2/Sec13) только для XLG-150I-DA2 |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
Эксплуатационные характеристики
| Параметр |
Значение |
| Рабочая температура |
Tcase = -40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Температурный коэффициент |
±0,06%/°C (0…60°C) |
| Рабочая влажность |
20–95% RH без конденсации |
| Температура и влажность хранения |
-40…+80°C, 10–95% RH без конденсации |
| Вибрация |
10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Снижение параметров по высоте |
3,5°C/1000 м для моделей без вентилятора; 5°C/1000 м для моделей с вентилятором при высоте более 2000 м |
Диммирование
Управление осуществляется по интерфейсу DALI между выводами DA+ и DA-. Протокол поддерживает 16 групп и 64 адреса. Первый шаг выходной мощности фиксирован на уровне 8%. Для работы необходимо подать DALI-сигнал между линиями DA+ и DA-.
Режимы работы светодиодной нагрузки
Для модели XLG-150-L-DA2 рекомендуемая рабочая область на графике I-V охватывает напряжение 120–214 В и ток 700–1050 мА. Это соответствует области постоянной мощности, в которой обеспечивается стабильная работа светодиодной нагрузки при изменении прямого напряжения модуля.
MTBF, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2316,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. часов минимум по MIL-HDBK-217F (25°C) |
| Габариты |
180 × 63 × 35,5 мм |
| Упаковка |
0,8 кг; 16 шт. / 13,4 кг / 0,67 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания светодиодного модуля».
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время установления измеряется при первом холодном запуске. Повторное включение/выключение может увеличить время установления, особенно при высокой внутренней температуре драйвера.
- На основании IEC 62386-101/102 время установления следует проверять с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе время может быть больше 500 мс.
- Защита от перенапряжения на входе предусмотрена только для серии XLG-150 I; серия I не имеет сертификации UL/CSA.
- EMC-показатели должны подтверждаться в составе конечного изделия, поскольку на них влияет полная установка.
- Снижение температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Продукция удовлетворяет типичному ресурсу более 50 000 часов при Tcase, особенно в точке tc (или TMP), около 75°C или ниже.
- Для соответствия требованиям последнего регламента ErP осветительный прибор должен использоваться за выключателем, не подключенным постоянно к сети.
- Серия должна рассматриваться с учетом встроенного применения для соответствия исполнению Type HL.
