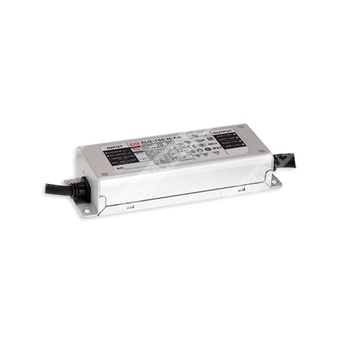

XLG-150-M-A — LED-драйвер 150 Вт в режиме постоянной мощности для систем освещения.
Расшифровка партномера
| XLG | Серия источников питания для светодиодных светильников |
| 150 | Номинальная мощность 150 Вт |
| M | Исполнение с номинальным выходным током 1400 мА и диапазоном постоянной мощности для группы M |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Назначение и особенности
Серия XLG-150 представляет собой LED AC/DC-драйвер мощностью 150 Вт с режимом постоянной мощности. Устройство работает от сети переменного тока 100…305 В и предназначено для питания светодиодных модулей в составе светильников наружного и внутреннего применения. Для исполнения XLG-150-M-A характерны:
— режим постоянной мощности;
— регулировка выходного тока встроенным потенциометром;
— широкодиапазонный сетевой вход;
— металлический корпус;
— степень защиты IP67;
— встроенные функции защиты;
— работа в промышленной и светотехнической аппаратуре.
Особенности
- Широкий диапазон входного напряжения: 100…305 В AC, класс I.
- Режим постоянной мощности в диапазоне 70…100% нагрузки.
- Металлический корпус, пригодный для наружной установки.
- Степень защиты IP67.
- Импульсная защита от перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Поддержка применения в осветительных системах, включая уличное и архитектурное освещение.
- Соответствие требованиям для светотехнического применения в бытовых установках.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое освещение.
- Освещение объектов коммерческой инфраструктуры.
- Питание светодиодных систем с требованием к постоянной мощности.
Описание
XLG-150-M-A является представителем серии XLG-150 — источников питания для светодиодов с постоянной мощностью. В отличие от обычных драйверов с фиксированным током, данное изделие поддерживает работу в области постоянной мощности, что позволяет адаптировать питание к изменяющейся нагрузке светодиодного модуля в пределах заданного рабочего окна. Исполнение с индексом M относится к группе с номинальным током 1400 мА и расширенным диапазоном выходного напряжения. Буква A указывает на возможность регулировки тока с помощью встроенного потенциометра.
Драйвер рассчитан на эксплуатацию в сетях переменного тока 100…305 В и имеет высокую эффективность. Конструкция с металлическим корпусом и степенью защиты IP67 позволяет использовать изделие в условиях повышенной влажности и на улице. Тепловой режим допускает работу корпуса в широком температурном диапазоне, а работа без вентилятора упрощает применение в закрытых светильниках.
Таблица расшифровки параметров по партномеру
| Позиция | Расшифровка |
| XLG | Серия LED AC/DC-драйверов |
| 150 | Номинальная мощность 150 Вт |
| M | Выходная группа M: номинальный ток 1400 мА, выходное напряжение 60…107 В, постоянная мощность 150 Вт |
| A | Исполнение с регулировкой тока встроенным потенциометром |
Параметры выхода
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 150 Вт |
| Диапазон постоянной мощности | 60…107 В |
| Диапазон регулировки тока | 700…2100 мА |
| Номинальное выходное напряжение | 115 В |
| Напряжение холостого хода, максимум | 115 В |
| Пульсации тока | 3,0% при полной нагрузке |
| Допуск по току | ±5% |
| Диапазон постоянного тока | 700…2100 мА |
| Ток по умолчанию | 1400 мА |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC, 142…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД, тип. | 92,5% |
| Входной ток, тип. | 1,8 А / 115 В AC, 1,0 А / 230 В AC, 0,8 А / 277 В AC |
| Пусковой ток, тип. | Холодный старт 50 А, длительность 500 мкс, измерено при 50% Ipeak, 230 В AC, согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Время включения | 500 мс / 230 В AC, 1200 мс / 115 В AC |
| Поддерживаемое число источников на автомате 16 А | 4 шт. для автомата типа B, 8 шт. для автомата типа C, при 230 В AC |
Защиты
| Параметр | Значение |
| Перенапряжение на выходе | 27…34 В |
| Защита от перенапряжения на входе | 320…390 В AC, отключение выходного напряжения с автоматическим восстановлением после устранения аварии |
| Перегрузка по току | 110…160% для исполнения CV, 95…108% для других исполнений |
| Короткое замыкание | Hiccup-режим или режим ограничения постоянного тока; автоматическое восстановление после устранения аварии |
| Перегрев | Отключение выходного напряжения с последующим ручным/автоматическим восстановлением после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +90 °C |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1; BS EN/EN61000-3-3 |
| Помехоустойчивость | ESD: уровень 3, 8 кВ воздух, уровень 2, 4 кВ контакт; Radiated: уровень 3; EFT/Burst: уровень 3; Surge: 4 кВ line-line, 6 кВ line-earth (опция 6K/10K); Conducted: уровень 2; Magnetic Field: уровень 4; Voltage Dips and Interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Нормы | BS EN/EN61547 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2269,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 13,4 кг / 0,69 куб. фута |
Сведения по безопасности и стандартам
Соответствует ряду международных стандартов безопасности, включая UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1, J61347-2-13, KC61347-1, KC61347-2-13, а также IP67 approved.
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Способы питания светодиодного модуля».
3. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск настройки, регулирование по линии и по нагрузке.
5. При низком входном напряжении может потребоваться снижение номинальных параметров. См. раздел «Статическая характеристика».
6. Время включения измеряется при первом холодном старте. Повторное включение и выключение драйвера может увеличить время запуска.
7. Исполнение XLG-150I не имеет сертификата UL/CSA.
8. Источник питания является компонентом, работающим в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, изготовитель конечного оборудования обязан повторно подтвердить соответствие ЭМС на уровне всей системы.
9. Для высоты эксплуатации более 2000 м: снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
10. Актуальные условия гарантии размещены на сайте MEAN WELL.
11. Типичный ресурс более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
12. Изделия, поставляемые из региона Америки, могут не иметь логотипов CCC/PSE/BIS/KC. Необходима проверка по каналу поставки.
13. Перед применением следует изучить руководство пользователя, особенно требования по монтажу и обеспечению влагозащиты.
14. Для соответствия требованиям ErP этот LED-драйвер должен использоваться за выключателем, без постоянного подключения к сети.
15. При необходимости сертификата NOM (Мексика) следует обратиться в MEAN WELL.
16. Для типов A/AB необходимо учитывать встроенное исполнение для применения типа HL.
Параметры модели XLG-150-M-A
| Параметр | Значение |
| Серия | XLG-150 |
| Исполнение | M |
| Тип функции | A |
| Режим работы | Постоянная мощность |
| Регулировка тока | Встроенным потенциометром |
| Номинальная мощность | 150 Вт |
| Номинальный ток | 1400 мА |
| Диапазон напряжения | 60…107 В |
