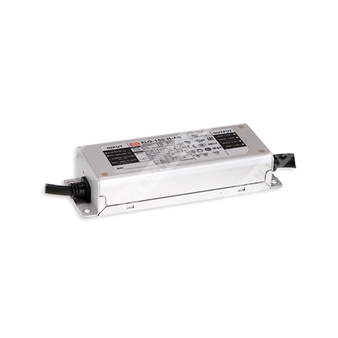

XLG-150-M-AB - светодиодный AC/DC драйвер постоянной мощности 150 Вт для LED-систем среднего напряжения.
Компонент XLG-150-M-AB представляет собой светодиодный драйвер серии XLG-150 с режимом постоянной мощности, рассчитанный на питание LED-нагрузок в диапазоне среднего выходного напряжения и с возможностью регулировки выходного тока. Версия M соответствует среднему диапазону выходных параметров, а исполнение AB предусматривает 3-в-1 диммирование через входы DIM+ / DIM-.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| XLG | Серия светодиодных AC/DC драйверов Mean Well |
| 150 | Номинальная мощность 150 Вт |
| M | Средний диапазон выходных параметров |
| AB | Исполнение с 3-в-1 диммированием: 0–10 В DC, PWM 10 В, сопротивление |
Описание
Серия XLG-150 относится к источникам питания для светодиодов с режимом постоянной мощности и широким диапазоном входного напряжения. Устройство предназначено для построения осветительных систем, где требуется стабильная мощность на нагрузке в заданном диапазоне токов и напряжений. Для версии XLG-150-M-AB доступны функции регулировки яркости, защита по перенапряжению, короткому замыканию, перегрузке по току и перегреву, а также изоляция выходной и управляющей цепей.
Основные особенности
- Входное напряжение: 100–305 В AC, класс защиты I.
- Режим работы: постоянная мощность.
- Металлический корпус с уровнем защиты IP67.
- Поддержка 3-в-1 диммирования: 0–10 В DC, 10 В PWM, сопротивление.
- Выходная мощность: 150 Вт.
- Широкий диапазон рабочих температур корпуса.
- Защиты: OVP, SCP, OCP, OTP.
- Высокая эффективность до 93% для серии.
- Изоляция управляющей цепи и выходной цепи.
Области применения
- Подсветка небоскрёбов
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Садово-парковое и декоративное освещение
- Освещение высоких пролётов
- Источники питания для DMX-систем
- Освещение торговых и холодильных витрин
- Бытовые устройства
- Применения в классе I, Division 2
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 150 Вт |
| Номинальный выходной ток | 1400 мА |
| Диапазон регулировки выходного тока | 700–2100 мА |
| Полный диапазон тока при полной мощности | 1400–2100 мА |
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 60–107 В |
| Диапазон постоянной мощности | 120–214 В |
| Напряжение холостого хода, максимум | 115 В |
| Допуск по току | ±3.0% при полной нагрузке |
| Пульсации тока | 4.0% при полной нагрузке |
| Напряжение входной сети | 100–305 В AC |
| Диапазон постоянного тока для нагрузки | 230–265 Вт? |
Примечание: строка в исходном документе для режима постоянной мощности указывает рабочую область для версии M, а не дополнительную мощность. Для XLG-150-M режим постоянной мощности задан по графикам и таблице характеристик, при этом номинальная мощность устройства составляет 150 Вт.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC / 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0.97 при 115 В AC, PF ≥ 0.95 при 230 В AC, PF ≥ 0.92 при 277 В AC, при полной нагрузке |
| КПД, тип. | 92.5% |
| Входной ток, тип. | 1.8 А / 115 В AC, 1.0 А / 230 В AC, 0.8 А / 277 В AC |
| Пусковой ток, тип. | Холодный старт 50 А, длительность импульса 500 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0.75 мА / 277 В AC |
| Потребление без нагрузки | <0.5 Вт для стандартной версии |
| Потребление в дежурном режиме | <0.5 Вт для AB-типа при отключённом диммировании |
| Максимальное число БП на автомат 16 А | 4 шт. для автомата типа B / 8 шт. для автомата типа C при 230 В AC |
| Предельно допустимое перенапряжение входа | 320–390 В AC; выход отключается и восстанавливается автоматически после устранения аварии |
| Допустимое испытание перенапряжением входа | 440 В AC в течение 48 часов, только для серии XLG-150I |
Выходные параметры
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Номинальное выходное напряжение | 60 В |
| Диапазон выходного напряжения | 60–107 В |
| Диапазон постоянной мощности | 120–214 В |
| Диапазон регулировки тока | 700–2100 мА |
| Выходное напряжение холостого хода, максимум | 115 В |
| Пульсации выходного тока | 4.0% при полной нагрузке |
| Допуск по току | ±5% |
| Регулировка линии | ±0.5% |
| Регулировка нагрузки | ±1% |
| Время установления | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC / 10 мс при 115 В AC |
| Рабочая область постоянного тока | 350–1050 мА |
| Работа в режиме КЗ | Hiccup mode или ограничение постоянного тока; восстановление автоматически |
| Перегрузка по току | Hiccup mode или ограничение постоянного тока; восстановление автоматически |
| Защита от перенапряжения на выходе | 13.5–18 В для 12 В, 27–34 В для 24 В; для версии M диапазон приведён как часть серии |
Защиты
| Параметр | Описание |
| Защита от короткого замыкания | Hiccup mode или ограничение постоянного тока; автоматическое восстановление после устранения причины |
| Защита от перегрузки по току | Hiccup mode или ограничение постоянного тока; автоматическое восстановление после устранения причины |
| Защита от перенапряжения | Отключение выходного напряжения, автоматическое восстановление после устранения аварии |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Параметры среды и надёжность
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0.06%/°C (0…60 °C) |
| Вибростойкость | 10–500 Гц, 5 G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| MTBF | 2269.5 тыс. ч, Telcordia SR-332 (Bellcore); 213.3 тыс. ч, MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость
| Параметр | Норма | Уровень / результат |
| Кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | Соответствует |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | Соответствует |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 | Class C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 | Соответствует |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое ВЧ поле | BS EN/EN61000-4-3 | Уровень 3 |
| EFT/Burst | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ line-line, 6 кВ line-earth (опция 6K/10K) |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3.75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; EN 60335-1; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IS15885(Part2/Sec13) для XLG-150I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved |
Габариты и конструкция
| Параметр | Значение |
| Размеры корпуса | 180 × 63 × 35.5 мм |
| Масса | 0.8 кг |
| Упаковка | 16 шт. / 13.4 кг / 0.69 CUFT |
| Исполнение корпуса | Металлический корпус, IP67 |
Подключение
| Провод | Назначение |
| AC/L (коричневый) | Вход переменного тока, фаза |
| AC/N (синий) | Вход переменного тока, нейтраль |
| FG (зелёно-жёлтый) | Защитное заземление |
| V+ (красный) | Положительный выход |
| V- (чёрный) | Отрицательный выход |
| DIM+ (фиолетовый) | Вход диммирования |
| DIM- (розовый) | Вход диммирования |
Примечания
- Если параметры специально не оговорены, измерения выполнены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Сведения по диапазону управления LED-модулем следует применять совместно с разделом методов работы светодиодной нагрузки.
- Пульсации и шум измеряются на полосе 20 МГц с применением витой пары длиной 12 дюймов, оконцованной параллельным соединением 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время установления измеряется при первом холодном запуске; повторные включения/выключения могут его увеличить.
- Для версии XLG-150I отсутствует сертификат UL/CSA.
- Источник питания рассматривается как компонент, применяемый в составе конечного оборудования; EMC-параметры должны подтверждаться на финальной установке.
- Снижение допустимой температуры окружающей среды для высоты более 2000 м: 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Изделия, поставляемые для регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC.
- Руководство по применению и замечания по установке с обеспечением влагозащиты следует изучить перед использованием.
- Для соблюдения требований ErP данный LED-драйвер должен применяться за выключателем, а не быть постоянно подключённым к сети.
- При необходимости сертификата NOM (Мексика) следует обращаться в MEAN WELL.
- Для типов A/AB требуется учитывать конструктивное встраивание для соответствия применению Type HL.
