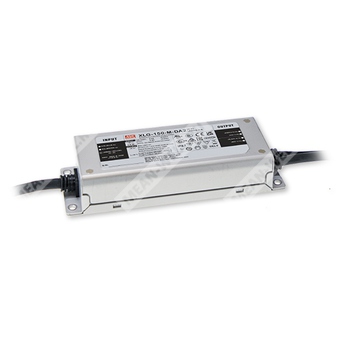

XLG-150-M-DA2
XLG-150-M-DA2 - светодиодный AC/DC драйвер 150 Вт с DALI-2 и постоянной мощностью для питания светодиодных модулей.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия источников питания MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| M | Исполнение с диапазоном выходного напряжения 60–107 В |
| DA2 | Диммирование по DALI-2 |
Серия XLG-150-DA2 представляет собой светодиодный AC/DC-драйвер мощностью 150 Вт с режимом постоянной мощности и управлением по DALI-2. Модификация XLG-150-M-DA2 относится к среднему диапазону выходного напряжения и предназначена для питания светодиодных нагрузок с регулировкой тока в пределах, заданных характеристикой модели. Устройство рассчитано на работу от сети переменного тока 100–305 В при промышленном и наружном применении, имеет металлический корпус, степень защиты IP67 и встроенные функции защиты от короткого замыкания и перегрева.
Назначение и область применения
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Рыбопоисковое и рыболовное освещение
- Садоводческое освещение
- Освещение высоких пролетов и ангаров
- Применение в оборудовании класса I, раздел 2
Особенности
- Широкий диапазон входного напряжения: 100–305 В переменного тока.
- Режим постоянной мощности в диапазоне 70–100% нагрузки.
- Диммирование по DALI-2.
- Минимальный уровень диммирования: 8%.
- Металлический корпус с степенью защиты IP67.
- Импульсная стойкость 6 кВ/4 кВ.
- Высокий КПД, до 93%.
- Работа в широком диапазоне температур корпуса.
- Срок службы более 50 000 часов при соответствующих условиях.
- Опциональный вспомогательный источник 12 В / 250 мА доступен для модификации DA2-A, в данной модели не предусмотрен.
Описание
XLG-150-M-DA2 — это светодиодный AC/DC драйвер с функцией постоянной мощности и интерфейсом управления DALI-2. Устройство поддерживает работу от сети 100–305 В AC и предназначено для питания светодиодных модулей средней мощности с номинальным выходным диапазоном 60–107 В. В серии применена фанless-конструкция, обеспечивающая эффективный теплоотвод при естественной конвекции воздуха. Металлический корпус и степень защиты IP67 позволяют использовать изделие в уличных и промышленных светильниках. Изоляция выходных и управляющих цепей соответствует требованиям безопасности для современного светотехнического оборудования.
Технические параметры
Выход
| Номинальный выходной ток | 1400 мА |
| Номинальная мощность | 150 Вт |
| Диапазон тока в режиме постоянной мощности | 700–2100 мА |
| Диапазон напряжения | 60–107 В |
| Напряжение холостого хода | 120 В |
| Регулировка выходного тока | Встроенным потенциометром |
| Пульсации тока | 4,0% при полной нагрузке |
| Допуск по току | ±5% |
| Вспомогательный выход | Отсутствует в модификации M; 12 В / 250 мА доступен только для DA2-A |
Вход
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 1,0 А при 230 В AC; 1,8 А при 115 В AC; 0,8 А при 277 В AC |
| Пусковой ток | 60 А, cold start, длительность импульса 500 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт при отключенном диммировании |
Условия эксплуатации
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH, без конденсации |
| Рабочая температура корпуса | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибростойкость | 10–500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
Защита и безопасность
| Защита от короткого замыкания | Режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Снижение нагрузки до 75%, затем до 50%, автоматическое восстановление после устранения неисправности |
| Импульсная защита | 6 кВ / 4 кВ |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 (Type HL), CSA C22.2 No. 250.13-12, EN 61347-1, EN 61347-2-13, EN 62384, GB19510.1, GB19510.14, EAC TP TC 004 |
| Степень защиты | IP67 |
Электромагнитная совместимость
| Помехоустойчивость: электростатический разряд | EN 61000-4-2, уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный |
| Помехоустойчивость: радиочастотное излучение | EN 61000-4-3, уровень 3 |
| Помехоустойчивость: быстрые переходные процессы | EN 61000-4-4, уровень 4 |
| Помехоустойчивость: импульсные перенапряжения | EN 61000-4-5, 4 кВ Line-Line, 6 кВ Line-Earth |
| Помехоустойчивость: наведённые ВЧ помехи | EN 61000-4-6, уровень 2 |
| Помехоустойчивость: магнитное поле | EN 61000-4-8, уровень 4 |
| Помехоустойчивость: провалы и прерывания напряжения | EN 61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Эмиссия по кондуктивным помехам | EN 55015, GB/T 17743 |
| Эмиссия по излучаемым помехам | EN 55015, GB/T 17743 |
| Гармонические составляющие тока | EN 61000-3-2, GB17625.1 |
| Фликер напряжения | EN 61000-3-3 |
Энергетические показатели
| КПД | 93% при 115 В AC; 92,5% при 230 В AC; 92% при 277 В AC |
| Коэффициент гармонических искажений | <10% при нагрузке ≥50% для 115/230 В AC; при 277 В AC — при нагрузке ≥75% |
| Типовой уровень THD для модели XLG-150-L-DA2 | Для семейства указан типовой график при Tcase 75 °C; в спецификации приведён для модели L |
Механические данные
| Габариты | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт. / 13,4 кг / 0,67 куб. фута |
| Конструкция | Металлический корпус |
MTBF
| MTBF | 2316,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Вход сети | AC/L: коричневый |
| Вход сети | AC/N: синий |
| Защитное заземление | FG: зелёно-жёлтый |
| Выход на светодиодную нагрузку | V+: красный |
| Выход на светодиодную нагрузку | V-: чёрный |
| Интерфейс DALI-2 | DA+: фиолетовый |
| Интерфейс DALI-2 | DA-: розовый |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел по способам управления светодиодным модулем. |
| 3 | Допуск включает допуск установки, регулирование по линии и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел по статической характеристике. |
| 5 | Время запуска измеряется при первом холодном пуске. Повторные включения могут увеличивать время запуска; при высокой температуре внутри корпуса оно также возрастает. |
| 6 | Согласно IEC 62386-101/102, время запуска следует проверять с DALI-контроллером, поддерживающим функцию включения питания по DALI; иначе время может быть более 500 мс. |
| 7 | Защита от перенапряжения входа предусмотрена только для серии XLG-150 I; для I-серии без сертификатов UL/CSA. |
| 8 | Изделие рассматривается как компонент для применения в составе конечного оборудования; при окончательной сборке требуется повторная оценка ЭМС. |
| 9 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 10 | Для корректного применения следует обращаться к руководству пользователя. |
| 11 | Типовой срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 12 | Для поставок из регионов Америки некоторые знаки сертификации могут отсутствовать. |
| 13 | Для применения и предупреждений по монтажу с обеспечением защиты от воды следует использовать руководство пользователя. |
| 14 | При версии с вспомогательным питанием КПД снижается на 1% при полной нагрузке 3 Вт. |
| 15 | Для моделей H/M: RCM носит добровольный характер; для L-типа: RCM соответствует IEC или AS/NZS и AS/NZS 4417.1. |
| 16 | Для соблюдения требований актуального ErP изделие должно применяться за выключателем, не подключённым постоянно к сети. |
| 17 | Серия должна рассматриваться при встраивании для соответствия применению Type HL. |
