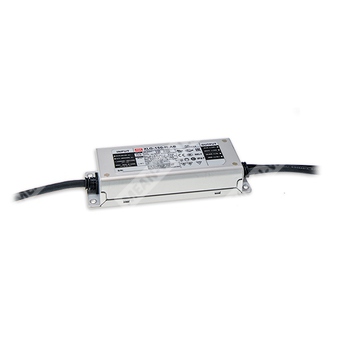

XLG-150I-12-A - 150-ваттный AC/DC светодиодный драйвер постоянной мощности для 12-вольтовых светодиодных систем.
Расшифровка партномера
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| I | Индийская версия с защитой от перенапряжения на входе |
| 12 | Номинальное выходное напряжение 12 В |
| A | Тип A: регулировка выходного тока встроенным потенциометром |
Краткое назначение
Источник питания для светодиодных нагрузок, работающий в режиме постоянной мощности, с выходом 12 В и возможностью настройки тока в пределах заданного диапазона.
Описание
Серия XLG-150 представляет собой 150-ваттные светодиодные AC/DC драйверы, работающие в режиме постоянной мощности. Модель XLG-150I-12-A предназначена для питания светодиодных систем с номинальным выходным напряжением 12 В. Для версии типа A предусмотрена регулировка выходного тока встроенным потенциометром. Серия рассчитана на работу от сети переменного тока 100…305 В и обеспечивает высокую эффективность, защиту от перенапряжения, короткого замыкания, перегрузки по току и перегрева. Металлический корпус и степень защиты IP67 позволяют применять изделие в наружных и промышленных установках.
Особенности
- Широкий диапазон входного напряжения: 100…305 В AC.
- Режим постоянной мощности.
- Выход 12 В.
- Регулировка тока встроенным потенциометром.
- Металлический корпус.
- Степень защиты IP67.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опция 10 кВ/6 кВ.
- Функции защиты: OVP, SCP, OCP, OTP.
- Соответствие требованиям для бытового применения по EN60335-1.
- Совместимость с применением в условиях класса I, Division 2 для исполнения Type HL.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и тепличное освещение.
- Освещение бухт и галерей.
- Источник питания для DMX-систем.
- Применение в бытовых устройствах.
- Розничные и холодильные витрины.
Параметры входа
| Диапазон входного напряжения | 100…305 В AC, 142…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Типовой КПД | 91,5% |
| Входной ток | 1,8 А / 115 В AC; 1,0 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток | 50 А, длительность 500 мкс, измерение при 50% Ipeak; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартной версии |
| Входное перенапряжение | 320…390 В AC, выход отключается при превышении порога, восстановление автоматическое после устранения аварии |
| Устойчивость к перенапряжению входа | Версия XLG-150I выдерживает воздействие 440 В AC в течение 48 часов |
Параметры выхода
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Номинальная выходная мощность | 150 Вт |
| Диапазон регулировки выходного тока | 6,5…12,5 А |
| Диапазон напряжения | 8,4…12 В |
| Рабочая область постоянного тока | 8,4…12 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по току | ±5% |
| Допуск по напряжению | ±3,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2% |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC, 10 мс / 115 В AC |
Параметры защиты
| Перегрузка по току | 110…160% для CV-версии, 95…108% для других типов; режим hiccup или ограничение постоянного тока, автоматическое восстановление |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13,5…18 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перенапряжение на входе | 320…390 В AC, отключение выхода с автоматическим восстановлением |
Параметры окружающей среды
| Рабочая температура | -40…+80 °C |
| Температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 5G, по 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Радиопомехоустойчивость | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5, 4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| Помехоустойчивость к кондуктивным ВЧ помехам | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность
| MTBF | 2269,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и конструкция
| Размеры | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Корпус | Металлический |
| Степень защиты | IP67 |
| Исполнение | Прямоугольный герметичный корпус с выводами проводов |
Упаковка
| Упаковка | 16 шт. / 13,4 кг / 0,69 CUFT |
Схема функционального построения
Внутренняя структура включает входной EMI-фильтр, выпрямитель, схему PFC, силовой преобразователь, выходной выпрямитель и фильтр, схему управления PWM, цепи контроля перегрузки, перегрева, перенапряжения и детектирования состояния выхода. Частота PFC составляет 50…120 кГц, частота PWM — 60…130 кГц.
Режимы работы светодиодной нагрузки
Изделие может работать как в режиме постоянного тока, так и в режиме постоянного напряжения, за исключением CV-типа. Для постоянного тока рабочая область определяется конфигурацией конечной системы и допустимым диапазоном напряжение/ток. Рекомендуемая рабочая область для 12-вольтовой версии показывает наличие зоны постоянной мощности при соответствующем сочетании выходного напряжения и тока.
Диммирование
Для типа AB предусмотрена функция 3-в-1: регулирование выходного тока сигналом 0…10 В DC, PWM-сигналом 10 В или сопротивлением.
- Источник тока диммирования: 100 мкА тип.
- Минимальный уровень диммирования: около 8%.
- При 0% входа диммирования выходной ток может снижаться до 0%.
- Нельзя соединять DIM- с Vo-.
- Рекомендуется непосредственное подключение к светодиодам без дополнительных драйверов.
Модель и исполнение
| Серия | XLG-150 |
| Версия | I — индийская версия с защитой от перенапряжения на входе |
| Выходное напряжение | 12 В |
| Тип | A |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам работы светодиодного модуля; для CV-типа примечание не применяется.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности; см. статические характеристики.
- Время установки измеряется при первом холодном пуске; повторные включения и выключения могут увеличивать это время.
- Версия XLG-150I не имеет сертификата UL/CSA.
- Блок питания рассматривается как компонент конечного изделия; EMC-показатели зависят от установки в составе оборудования.
- При высоте более 2000 м требуется дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Сведения о ресурсе соответствуют типовой наработке более 50 000 часов при температуре точки tc около 75 °C или ниже.
- Продукты, поставляемые из Американского региона, могут не иметь знаков CCC/PSE/BIS/KC.
- Для применения с учетом IP-защиты следует руководствоваться руководством пользователя.
- Для соответствия требованиям ErP изделие должно применяться за выключателем и не должно быть постоянно подключено к сети.
- При необходимости сертификата NOM требуется обращение в MEAN WELL.
- Для типов A/AB при применении Type HL требуется учитывать встраивание в конечное изделие.
Сертификация и соответствие
UL8750 (Type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1, EN 60335-2-89 Annex BB, EN 60335-2-24 Annex CC; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IS15885(Part 2/Sec 13) для версии XLG-150I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved.
