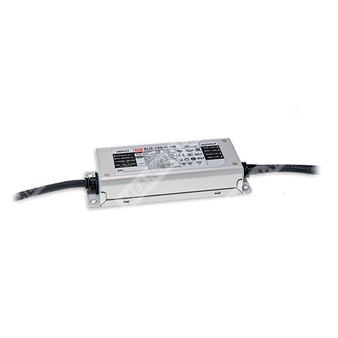

XLG-150I-24-A - 150-ваттный светодиодный AC/DC-драйвер с постоянной мощностью для светильников.
XLG-150I-24-A — это промышленный светодиодный драйвер AC/DC серии XLG-150 в исполнении для Индии (I), с выходом 24 В и возможностью регулировки выходного тока встроенным потенциометром. Устройство работает в режиме постоянной мощности и предназначено для питания светодиодных модулей в уличных, архитектурных и промышленных светильниках.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных AC/DC-драйверов Mean Well |
| 150 | Номинальная мощность 150 Вт |
| I | Версия для Индии с защитой от перенапряжения на входе |
| 24 | Номинальное выходное напряжение 24 В |
| A | Тип A: регулировка выходного тока встроенным потенциометром |
Назначение и особенности
Серия XLG-150 представляет собой 150-ваттный светодиодный AC/DC-драйвер с режимом постоянной мощности. Для версии XLG-150I-24-A характерны широкий диапазон входного напряжения, высокая эффективность, металлический корпус со степенью защиты IP67 и пригодность для эксплуатации в наружных условиях. Конструкция выполнена без вентилятора, с охлаждением за счет свободной конвекции.
- Диапазон входного напряжения: 100–305 В AC, класс I.
- Режим работы: постоянная мощность.
- Выход 24 В с регулировкой тока.
- Исполнение для Индии с выдерживанием входного перенапряжения 440 В AC в течение 48 часов.
- Металлический корпус, степень защиты IP67.
- Защита от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Совместимость с 3-в-1 диммированием для AB-исполнения в серии; для версии A — регулировка встроенным потенциометром.
- Соответствие требованиям EN60335-1 для бытового применения.
Области применения
- Освещение небоскребов
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Освещение в садоводстве
- Освещение залов и ангаров
- Источник питания для систем DMX
- Светильники для класса I, Division 2
- Бытовые устройства
- Торговые и холодильные витрины
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 6,25 А |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки выходного тока | 3,2–6,25 А |
| Диапазон напряжения постоянной мощности | 16,8–24 В |
| Диапазон напряжения холостого хода | 27–34 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск по току | ±2 % |
| Допуск по напряжению | ±0,5 % |
| Допуск по мощности | ±1 % |
| КПД типовой | 93 % |
| Диапазон регулировки тока | 3,2–6,25 А |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток AC | 1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток | Холодный старт 50 А (twidth = 500 мкс, измерение при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартной версии |
| Потребление в режиме ожидания | <0,5 Вт для AB-исполнения при выключенном диммировании, для стандартной версии |
| Защита от перенапряжения на входе | 320–390 В AC, отключение выходного напряжения с автоматическим восстановлением после устранения аварии |
| Переносимость входного перенапряжения | До 440 В AC в течение 48 часов; только для серии XLG-150I |
Выход
| Параметр | Значение |
| Тип режима | Постоянная мощность |
| Рабочая область постоянной мощности | 16,8–24 В |
| Напряжение холостого хода | 27–34 В |
| Номинальный ток | 6,25 А |
| Диапазон регулировки тока | 3,2–6,25 А |
| Коэффициент пульсаций тока | 3 % при полной нагрузке |
| Стабилизация по линии | ±0,5 % |
| Стабилизация по нагрузке | ±1 % |
| Диапазон перенапряжения на выходе | 27–34 В |
| Перегрузка по току | Hiccup-режим или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup-режим или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения с последующим автоматическим восстановлением |
Защиты
| Параметр | Реализация |
| Перегрузка по току | Hiccup-режим или ограничение постоянного тока; восстановление автоматически после устранения аварии |
| Короткое замыкание | Hiccup-режим или ограничение постоянного тока; восстановление автоматически после устранения аварии |
| Перенапряжение | Отключение выходного напряжения; восстановление после снятия аварии |
| Перегрев | Отключение выходного напряжения; восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95 % RH, без конденсации |
| Температурный коэффициент | ±0,06 %/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение характеристик по высоте | 3,5 °C/1000 м для моделей без вентилятора выше 2000 м |
ЭМС и электромагнитная совместимость
| Параметр | Значение |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Импульсный перенапряжение | 4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| Проводимая помехоустойчивость | Уровень 2 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95 % провал 0,5 периода; 30 % провал 25 периодов; >95 % прерывание 250 периодов |
Безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; EN 60335-1; EN 60335-2-89 Annex BB; EN 60335-2-24 Annex CC; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29); J61347-2-13(H29); KC61347-1; KC61347-2-13; IS15885(Part2/Sec13) для XLG-150I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 180 × 63 × 35,5 мм |
| Материал и исполнение корпуса | Металлический корпус |
| Степень защиты | IP67 |
| Монтаж | Рекомендуемое направление установки приведено в руководстве |
| Размер корпуса по чертежу | Case No. 243A |
Надежность
| Параметр | Значение |
| MTBF | 2269,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Упаковка
| Параметр | Значение |
| Масса | 0,8 кг |
| Количество в упаковке | 16 шт. |
| Масса упаковки | 13,4 кг |
| Объем упаковки | 0,69 CUFT |
Примечания
| № | Содержание |
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о методах управления светодиодным модулем. Для CV-типов не применяется. |
| 3 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел статической характеристики. |
| 6 | Время запуска измерено при первом холодном пуске. Частые включения и выключения могут увеличивать время запуска. |
| 7 | Серия XLG-150I не имеет сертификата UL/CSA. |
| 8 | Драйвер рассматривается как компонент для работы в составе конечного оборудования. Из-за влияния установки итоговое изделие должно повторно проходить оценку ЭМС. |
| 9 | Снижение температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором на высоте выше 2000 м. |
| 10 | См. гарантийное заявление на сайте производителя. |
| 11 | Типичный срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 12 | Продукция, поставляемая из регионов Америки, может не иметь логотипов CCC/PSE/BIS/KC. |
| 13 | Перед использованием следует изучить руководство по применению и предупреждения по влагозащите и монтажу. |
| 14 | Для выполнения требований актуальной ErP-регламентации светильник должен подключаться через выключатель без постоянного подключения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) следует обратиться к представителю производителя. |
| 16 | Для типов A/AB необходимо учитывать встраиваемое применение для соответствия Type HL. |
Дополнительные сведения по исполнению: версия XLG-150I-24-A относится к исполнению A, где выходной ток регулируется встроенным потенциометром. Для 12 В и 24 В моделей без AB-исполнения используется фиксированный выходной ток, а для A/AB-типов предусмотрена регулировка в пределах серии.
