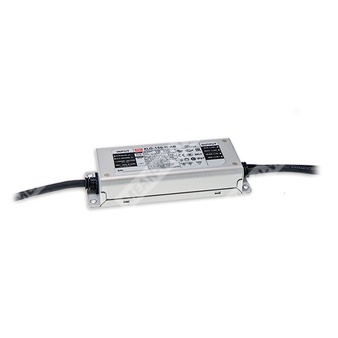

XLG-150I-H-A - промышленный светодиодный драйвер постоянной мощности для питания светодиодных нагрузок.
150W Constant Power Mode LED Driver XLG-150 series
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLG |
Серия светодиодных AC/DC драйверов MEAN WELL |
| 150 |
Номинальная мощность 150 Вт |
| I |
Индийская версия с защитой от перенапряжения на входе |
| H |
Исполнение с высоким выходным током и низким выходным напряжением |
| A |
Исполнение с регулировкой тока встроенным потенциометром |
Назначение и особенности
Серия XLG-150 представляет собой светодиодный AC/DC драйвер мощностью 150 Вт, работающий в режиме постоянной мощности. Устройство предназначено для питания светодиодных светильников и модулей в широком диапазоне входного напряжения 100–305 В AC. Серия выполнена в металлическом корпусе с классом защиты IP67, рассчитана на работу в условиях наружной и внутренней установки, а также обеспечивает высокий КПД до 93%.
Партномер XLG-150I-H-A относится к исполнению для Индии с защитой от входного перенапряжения, варианту H с повышенным выходным током и низким выходным напряжением, а также к исполнению A с регулировкой выходного тока встроенным потенциометром.
Области применения
- освещение высотных зданий;
- уличное освещение;
- прожекторное освещение;
- сценическое освещение;
- садово-парковое освещение;
- освещение бухт и залов;
- источники питания для систем DMX;
- применение в классе I, раздел 2;
- бытовые устройства;
- торговые и холодильные витрины.
Основные функциональные свойства
- широкий диапазон входного напряжения 100–305 В AC, класс I;
- режим постоянной мощности в диапазоне нагрузки 70–100%;
- металлический корпус;
- степень защиты IP67;
- защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ;
- функция диммирования 3 в 1;
- защиты: от перенапряжения, короткого замыкания, перегрузки по току, перегрева;
- соответствие требованиям EN60335-1 для бытового применения;
- срок службы более 50 000 часов.
Описание
XLG-150I-H-A относится к серии XLG-150, которая является источником питания для светодиодов переменного/постоянного тока с режимом постоянной мощности. Модель работает от сети 100–305 В AC и обеспечивает стабильное питание светодиодных систем в различных условиях эксплуатации. Конструкция без вентилятора допускает работу при температуре корпуса от -40 до +90 °C в условиях свободной конвекции воздуха.
Металлический корпус и степень защиты IP67 позволяют применять изделие как в помещении, так и на улице. Изделие соответствует международным требованиям безопасности IEC61347/GB19510.1 и UL8750. Выходная и цепь диммирования выполнены с изоляцией, что повышает безопасность при монтаже.
Параметры, общие для серии
| Параметр | Значение |
|---|
| Формат изделия |
Светодиодный AC/DC драйвер |
| Режим работы |
Постоянная мощность |
| Номинальная мощность |
150 Вт |
| Входное напряжение |
100–305 В AC |
| Температура корпуса |
от -40 до +90 °C |
| Класс защиты корпуса |
IP67 |
| Охлаждение |
Естественная конвекция, без вентилятора |
| Средняя наработка на отказ |
2269,5 тыс. ч минимум по Telcordia SR-332; 213,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения |
100–305 В AC; 142–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
THD < 10% при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Пусковой ток |
50 А, время 500 мкс, измерение при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток потребления |
1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
| Потребление без нагрузки |
<0,5 Вт для стандартного исполнения |
| Входное перенапряжение |
320–390 В AC; выход отключается и восстанавливается автоматически после устранения причины |
| Переносимость перенапряжения для индийской версии |
Выдерживает воздействие 440 В AC в течение 48 часов |
Выходные параметры для исполнения XLG-150I-H-A
| Параметр | Значение |
|---|
| Номинальный выходной ток |
2800 мА |
| Номинальная мощность |
150 Вт |
| Диапазон постоянного тока |
2680–4170 мА |
| Диапазон напряжения |
27–56 В |
| Напряжение холостого хода, максимум |
60 В |
| Пульсации тока |
3,0% при полной нагрузке |
| Допуск по току |
±5% |
| Время установки |
500 мс при 230 В AC; 1200 мс при 115 В AC |
| Потребление в режиме ожидания |
<0,5 Вт для A/AB-типа при выключенном диммировании, для стандартной версии |
Группы выходных характеристик по серии
| Исполнение | Номинальный ток | Диапазон постоянного тока | Диапазон напряжения | Напряжение холостого хода, максимум | Номинальная мощность |
|---|
| L |
700 мА |
350–1050 мА |
120–214 В |
225 В |
150 Вт |
| M |
1400 мА |
700–2100 мА |
60–107 В |
115 В |
150 Вт |
| H |
2800 мА |
1400–4170 мА |
27–56 В |
60 В |
150 Вт |
Регулировка и диммирование
| Параметр | Значение |
|---|
| Регулировка тока |
Только для исполнения A/AB, встроенным потенциометром |
| Функция диммирования |
3 в 1 для AB-типа |
| Методы диммирования |
0–10 В DC, 10 В PWM, сопротивление |
| Ток источника диммирования |
100 мкА тип. |
| Минимальный уровень диммирования |
Около 8% |
| Уровень 0% |
Возможен при 0 кОм или 0 В DC, либо при 10 В PWM с коэффициентом заполнения 0% |
| Частота PWM сигнала |
100 Гц – 3 кГц |
| Предупреждение по подключению |
Не соединять DIM- с Vo- |
Параметры защиты
| Защита | Поведение |
|---|
| Перегрузка по току |
Для CV-типа: 110–160%; для других типов: 95–108%; возврат в нормальный режим автоматически после устранения неисправности |
| Короткое замыкание |
Режим hiccup или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
Отключение выходного напряжения и автоматическое восстановление |
| Перегрев |
Отключение выходного напряжения и автоматическое восстановление |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень/норма |
|---|
| Проводимые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
--- |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
--- |
| Гармонические токи |
BS EN/EN61000-3-2, GB17625.1 |
Класс C при нагрузке ≥50% |
| Фликер напряжения |
BS EN/EN61000-3-3 |
--- |
| Параметр | Стандарт | Уровень/норма |
|---|
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| Кондуктивные помехи |
BS EN/EN61000-4-6 |
Уровень 2 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
Провал >95% на 0,5 периода, провал 30% на 25 периодов, прерывания >95% на 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL8750 (type HL), UL879, CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; EN60335-1; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1; KC61347-2-13; IS15885(Part2/Sec13) для XLG-150I; NOM-058-SCFI-2017 кроме Blank type; IP67 approved |
Эксплуатационные параметры
| Параметр | Значение |
|---|
| Рабочая температура |
от -40 до +80 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура и влажность хранения |
от -40 до +80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,06%/°C (0–60 °C) |
| Вибрация |
10–500 Гц, 5G, 12 мин/цикл, по 72 мин на осях X, Y, Z |
| Максимальная температура корпуса |
+90 °C |
| Максимальная высота применения |
Снижение допустимой температуры окружающей среды на 3,5 °C на 1000 м для безвентиляторных моделей при высоте более 2000 м |
Механические параметры
| Параметр | Значение |
|---|
| Габаритные размеры |
180 × 63 × 35,5 мм |
| Масса |
0,8 кг |
| Упаковка |
16 шт.; 13,4 кг; 0,69 CUFT |
| Корпус |
Металлический |
| Степень защиты |
IP67 |
Установочные и монтажные сведения
- рекомендуемое монтажное положение приведено в монтажной схеме;
- тип A и AB имеют встроенный потенциометр регулировки тока;
- для исполнения AB предусмотрены выводы DIM+ и DIM-;
- для подключения питания указаны провода AC/L, AC/N, FG, V+ и V-;
- для 12 В и 24 В моделей без AB-типа используется фиксированное значение тока и напряжения;
- для A/AB-типа необходимо учитывать встроенное применение для соответствия Type HL.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение мощности; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске; повторные включения/выключения могут увеличить это время.
- Серия XLG-150I не имеет сертификата UL/CSA.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; ЭМС должна подтверждаться на уровне конечной установки.
- Для высоты более 2000 м требуется температурное снижение; для безвентиляторных моделей 3,5 °C/1000 м.
- Срок службы более 50 000 часов обеспечивается при температуре tc около 75 °C или ниже.
- Продукция, поставляемая в Америке, может не иметь знаков CCC/PSE/BIS/KC.
- Перед использованием следует учитывать указания по установке и влагозащите.
- Для соответствия последним требованиям ErP данный драйвер допускается использовать только за выключателем, не подключённым постоянно к сети.
- Для получения сертификата NOM требуется обращение к представителю MEAN WELL.
- Для исполнения A/AB необходимо учитывать встроенное применение для соответствия Type HL.
