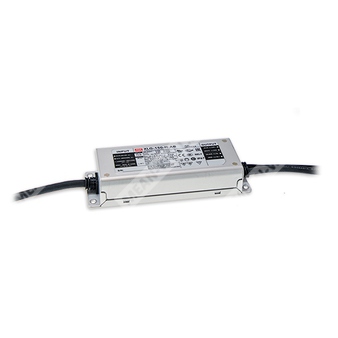

XLG-150I-H-AB - светодиодный AC/DC драйвер 150 Вт с режимом постоянной мощности и функцией 3-в-1 диммирования.
Назначение: источник питания для светодиодных светильников промышленного и уличного применения с широким диапазоном входного напряжения, защитами и поддержкой диммирования.
Расшифровка партномера
| XLG | Серия источников питания MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| I | Индийская версия с защитой от перенапряжения на входе |
| H | Тип с высоким диапазоном выходных параметров для модели постоянной мощности |
| AB | Версия с регулировкой тока встроенным потенциометром и функцией 3-в-1 диммирования |
Описание
Серия XLG-150 представляет собой светодиодный AC/DC драйвер мощностью 150 Вт, работающий в режиме постоянной мощности. Устройство рассчитано на питание от сети 100...305 В AC и предназначено для построения светодиодных систем освещения, где требуется стабильное электропитание, высокий КПД, устойчивость к внешним воздействиям и возможность управления яркостью.
Для версии XLG-150I-H-AB характерны: широкий диапазон входного напряжения, металлический корпус со степенью защиты IP67, работа в условиях наружной установки, наличие схем защит OVP/SCP/OCP/OTP, а также 3-в-1 диммирование по входу DIM+ / DIM-.
Особенности
- Широкий диапазон входного напряжения 100...305 В AC, класс I.
- Выходная мощность 150 Вт в режиме постоянной мощности.
- Высокий КПД, до 92...93% в зависимости от исполнения.
- Металлический корпус, степень защиты IP67.
- Поддержка 3-в-1 диммирования: 0...10 В DC, ШИМ 10 В, резистивное управление.
- Регулировка выходного тока встроенным потенциометром.
- Входная защита от перенапряжения для индийской версии.
- Защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие требованиям для применения в системах наружного и промышленного освещения.
- Изоляция цепей управления и выхода для безопасной эксплуатации.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Фитосветильники.
- Освещение торговых и холодильных витрин.
- Питание систем DMX.
- Светильники класса I, Division 2.
- Бытовые устройства.
- Розничные и холодильные дисплеи.
Таблица параметров: выход
| Номинальное выходное напряжение | 60...107 В |
| Номинальный выходной ток | 2800 мА |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки тока | 1400...4170 мА |
| Пульсации и шум | 3,0% при полной нагрузке |
| Допуск тока | ±5% |
| Диапазон постоянного тока | 27...56 В |
| Напряжение холостого хода | 60 В |
| Диапазон полной мощности по току | 2680...4170 мА |
Таблица параметров: вход
| Диапазон входного напряжения | 100...305 В AC; 142...431 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Типовой КПД | 92% |
| Потребляемый ток AC | 1,8 А / 115 В AC; 1,0 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток | Cold start 50 А, длительность импульса 500 мкс, измерено при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартной версии |
| Защита от перенапряжения входа | 320...390 В AC, отключение выходного напряжения с автоматическим восстановлением после устранения причины |
| Устойчивость к перенапряжению входа | До 440 В AC в течение 48 часов, только для серии XLG-150I |
Таблица параметров: режимы и регулирование
| Режим работы | Режим постоянной мощности |
| Тип управления току | Регулировка встроенным потенциометром для типа A/AB |
| Диммирование | 3-в-1: 0...10 В DC, ШИМ 10 В, сопротивление |
| Ток источника для диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Параметр 0% выхода | Выходной ток может снижаться до 0% при 0 кОм / 0 В DC или ШИМ 10 В с 0% заполнением |
| Примечание по подключению | Не соединять DIM- с Vo- |
Таблица параметров: защиты
| Перегрузка по току | 110...160% для CV-версии, 95...108% для остальных типов |
| Режим при перегрузке | Hiccup или ограничение постоянного тока; восстановление автоматически после устранения аварии |
| Короткое замыкание | Hiccup или ограничение постоянного тока; восстановление автоматически после устранения аварии |
| Перенапряжение | 27...34 В |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после перезапуска |
Таблица параметров: эксплуатационные условия
| Рабочая температура | -40...+80 °C |
| Рабочая температура корпуса | Tcase -40...+90 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1 |
| Пульсации сети | BS EN/EN61000-3-3 |
| ЭМС-устойчивость: ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| ЭМС-устойчивость: излучаемое поле | BS EN/EN61000-4-3, уровень 3 |
| ЭМС-устойчивость: EFT/Burst | BS EN/EN61000-4-4, уровень 3 |
| ЭМС-устойчивость: импульсные перенапряжения | BS EN/EN61000-4-5, 4 кВ line-line, 6 кВ line-earth, опция 6K/10K |
| ЭМС-устойчивость: кондуктивные помехи | BS EN/EN61000-4-6, уровень 2 |
| ЭМС-устойчивость: магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| ЭМС-устойчивость: провалы и прерывания | BS EN/EN61000-4-11, >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Таблица параметров: надёжность и механика
| MTBF | 2269,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,4 кг; 0,69 CUFT |
Таблица параметров: стандарты и соответствие
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IS15885(Part 2/Sec13) для версии I; NOM-058-SCFI-2017; IP67 |
Примечания
| 1 | Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел по методам управления светодиодным модулем. Для CV-версии не применяется. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно. |
| 4 | Допуск включает настройку, регулирование по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение параметров. См. разделы по статической характеристике. |
| 6 | Время включения измеряется при первом холодном старте. Частые включения и выключения могут увеличивать время запуска. |
| 7 | Серия XLG-150I не имеет сертификата UL/CSA. |
| 8 | Источник питания является компонентом, работающим в составе конечного оборудования. EMC-параметры зависят от конечной установки, которая должна быть повторно квалифицирована на соответствие EMC Directive. |
| 9 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 | Сведения о гарантии не приводятся. |
| 11 | Типовой срок службы более 50 000 часов достижим при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 12 | Продукция, поставляемая из регионов Америки, может не иметь логотипов CCC/PSE/BIS/KC. |
| 13 | Перед применением требуется ознакомиться с руководством по установке и требованиям к защите от воды. |
| 14 | Для соответствия последним требованиям ErP светильник с данным драйвером должен быть подключён через выключатель без постоянного присоединения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) следует обратиться в MEAN WELL. |
| 16 | Для типов A/AB необходимо учитывать встроенное применение для соответствия Type HL. |
Дополнительно по кодировке параметров версии XLG-150I-H-AB: версия I означает индийское исполнение с входной защитой от перенапряжения; тип H соответствует диапазону постоянного тока 1400...4170 мА и рабочему диапазону напряжения 27...56 В; обозначение AB указывает на встроенную регулировку тока и наличие 3-в-1 диммирования.
