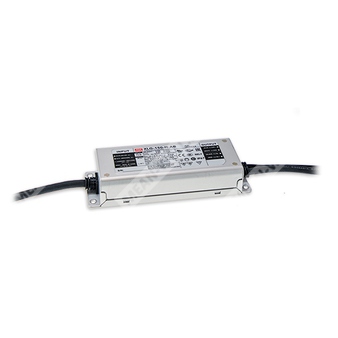

XLG-150I-L-A - светодиодный AC/DC драйвер 150 Вт с режимом постоянной мощности и функцией диммирования.
XLG-150I-L-A — это светодиодный AC/DC драйвер серии XLG-150, предназначенный для питания LED-нагрузок в режиме постоянной мощности. Модель относится к исполнению I для индийского рынка и к типу A, то есть имеет регулировку выходного тока встроенным потенциометром. По документу серия работает от широкого диапазона сетевого напряжения, обеспечивает высокую эффективность и рассчитана на применение в наружных и промышленных светильниках.
Расшифровка партномера
| Позиция | Значение |
| XLG | Серия источников питания MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| I | Исполнение для Индии, по запросу с защитой от перенапряжения на входе |
| L | Номинальное выходное напряжение 12 В, тип L |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Описание
Серия XLG-150 представляет собой источник питания для светодиодов с режимом постоянной мощности. Устройство работает от сети переменного тока 100–305 В и обеспечивает выходную мощность 150 Вт. В серии доступны варианты с различными номинальными токами в диапазоне от 700 мА до 12500 мА, а конструкция с металлическим корпусом и степенью защиты IP67 позволяет применять изделие как внутри помещений, так и на улице.
Для модели типа A предусмотрена регулировка выходного тока при помощи встроенного потенциометра. Для AB-типа дополнительно реализована функция диммирования 3 в 1, однако в обозначении XLG-150I-L-A эта функция не указана. Серия соответствует требованиям к изоляции выходной и управляющей цепей и предназначена для прямого питания светодиодных модулей.
Основные особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Режим постоянной мощности в диапазоне 70–100% работы.
- Металлический корпус со степенью защиты IP67.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функции защиты: от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Регулировка выходного тока встроенным потенциометром.
- Исполнение для Индии с защитой от перенапряжения на входе по запросу.
- Соответствие требованиям EN60335-1 для бытового применения.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Области применения
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для садоводства.
- Светильники для промышленных и складских зон.
- DMX-источник питания.
- Светильники класса I, Division 2.
- Бытовые устройства.
- Торговые и холодильные витрины.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД, тип. | 91,5% |
| Потребляемый ток AC, тип. | 1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток, тип. | Холодный пуск 50 А, длительность 500 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Защита от перенапряжения на входе | 320–390 В AC; при превышении защита отключает выход, восстановление после устранения неисправности |
| Стойкость к перенапряжению входа | Для версии XLG-150I: выдерживает 440 В AC в течение 48 часов |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Номинальная мощность | 150 Вт |
| Диапазон напряжения | 8,4–12 В |
| Регулировка выходного тока | 6,5–12,5 А, только для типа A, через встроенный потенциометр |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного тока | ±5% |
| Регион постоянного тока | 8,4–12 В |
| Максимальное напряжение холостого хода | 18 В |
Защитные функции
| Функция защиты | Поведение |
| Перегрузка по току | Для CV-типа: импульсный режим; для других типов: импульсный режим или ограничение постоянного тока; автоматическое восстановление после снятия неисправности |
| Короткое замыкание | Для CV-типа: импульсный режим; для других типов: импульсный режим или ограничение постоянного тока; автоматическое восстановление после снятия неисправности |
| Перенапряжение | 13,5–18 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | -40…+80 °C, при снижении нагрузки и с учетом требований раздела по температуре |
| Температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, общий период 72 мин по осям X, Y, Z |
Изоляция, безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1 |
| Иммунитет | BS EN/EN61547; ESD: уровень 3, 8 кВ воздух, уровень 2, 4 кВ контакт; radiated: уровень 2; EFT/Burst: уровень 3; Surge: 4 кВ линия-линия, 6 кВ линия-земля; Conducted: уровень 2; Magnetic Field: уровень 4; Voltage dips and interruptions: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 2269,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | Типичный ресурс более 50 000 часов при Tcase около 75 °C или ниже |
Механические данные
| Параметр | Значение |
| Габариты | 180 × 63 × 35,5 мм |
| Масса | 0,8 кг |
| Упаковка | 16 шт. в коробке; 13,4 кг; 0,69 CUFT |
| Исполнение корпуса | Металлический корпус, степень защиты IP67 |
Прочие данные
| Параметр | Значение |
| Диапазон частоты PFC | 50–120 кГц |
| Диапазон частоты PWM | 60–130 кГц |
| Максимальное число источников на автомате 16 А | 4 шт. для автомата типа B; 8 шт. для автомата типа C при 230 В AC |
| Максимальная температура корпуса | Tcase = +90 °C |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы светодиодного модуля следует обращаться к разделу о методах управления LED-модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оканчивающейся параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует учитывать графики статической характеристики.
- Время установки измеряется при первом холодном пуске; повторные включения и выключения могут увеличить это время.
- Серия XLG-150I не имеет сертификата UL/CSA.
- Устройство рассматривается как компонент, применяемый в составе конечного оборудования; ЭМС должна подтверждаться на уровне законченной установки.
- При высоте эксплуатации выше 2000 м требуется температурное снижение: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Для соблюдения требований актуального ErP-регламента светодиодный драйвер может использоваться только за выключателем, без постоянного подключения к сети.
- Для исполнения A/AB при применении по типу HL необходимо учитывать встроенную установку.
Схема выводов
AC/L — коричневый провод; AC/N — синий провод; FG — зелёно-жёлтый провод; V+ — красный провод; V- — чёрный провод. Для AB-типа дополнительно присутствуют DIM+ — фиолетовый провод и DIM- — розовый провод.
