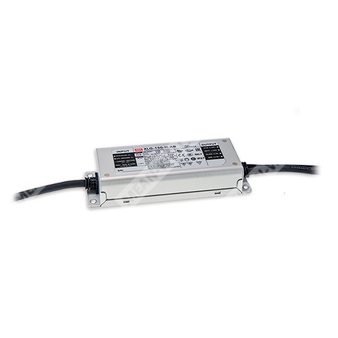

XLG-150I-L-AB - светодиодный AC/DC драйвер постоянной мощности 150 Вт для светотехнических систем.
Серия XLG-150 представляет собой промышленный светодиодный источник питания переменного/постоянного тока с режимом постоянной мощности, предназначенный для питания светодиодных модулей и светильников в наружных и внутренних установках. Исполнение XLG-150I-L-AB относится к индийской версии, типоразмеру L и варианту AB с функцией диммирования 3-в-1. Устройство работает от широкого диапазона сети 100–305 В AC, обеспечивает номинальную выходную мощность 150 Вт и рассчитано на эксплуатацию в тяжёлых условиях благодаря металлическому корпусу и степени защиты IP67.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| I | Индийская версия с защитой от повышенного входного напряжения |
| L | Исполнение с номинальным выходным напряжением 12 В или 24 В; для данного устройства — L-тип |
| AB | Версия с регулировкой выходного тока встроенным потенциометром и функцией 3-в-1 диммирования |
Ключевые особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Режим постоянной мощности в диапазоне 70–100% нагрузки.
- Металлический корпус и степень защиты IP67, пригодность для наружного применения.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функция диммирования 3-в-1: 0–10 В DC, ШИМ 10 В и резистивное управление.
- Встроенная регулировка выходного тока потенциометром.
- Защитные функции: OVP, SCP, OCP, OTP.
- Срок службы более 50 000 часов при соблюдении температурных условий эксплуатации.
- Соответствие требованиям EN60335-1 для бытового применения.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и тепличное освещение.
- Освещение бухт и заливов.
- Источники питания для систем DMX.
- Применение в оборудовании класса I, Division 2.
- Бытовые устройства.
- Розничные и холодильные витрины.
Описание
Серия XLG-150 — это 150-ваттные AC/DC драйверы для светодиодов с режимом постоянной мощности. Модели обеспечивают стабильную работу в широком диапазоне сетевых условий и рассчитаны на питание светодиодных нагрузок с различными требованиями по току и напряжению. Конструкция без вентилятора позволяет работать при свободной конвекции воздуха. Металлический корпус и класс защиты IP67 обеспечивают пригодность для эксплуатации в промышленной и наружной среде.
Модель XLG-150I-L-AB относится к типу L и рассчитана на работу с выходным напряжением 12 В. Для версии AB предусмотрено диммирование по цепи DIM+/DIM- и регулировка выходного тока посредством встроенного потенциометра. Индийская версия I предусматривает защиту от входного перенапряжения и способность выдерживать стресс входного напряжения 440 В AC в течение 48 часов.
Расшифровка конструктивного исполнения
| Обозначение | Значение |
| I | Версия для Индии с защитой от входного перенапряжения |
| L | Исполнение с низковольтным выходом; для данной таблицы — 12 В |
| AB | Регулировка тока встроенным потенциометром и 3-в-1 диммирование |
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 12,5 А |
| Номинальная выходная мощность | 150 Вт |
| Диапазон регулировки выходного тока | 6,5–12,5 А |
| Диапазон постоянного напряжения | 8,4–12 В |
| Диапазон напряжения холостого хода | 13,5–18 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного тока | ±5% |
| Постоянная токовая область | 8,4–12 В |
| Время установления | 500 мс при 230 В AC, 1200 мс при 115 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД | 91,5% |
| Потребляемый ток | 1,8 А / 115 В AC; 1,0 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток | Холодный старт 50 А, длительность импульса 500 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Входное перенапряжение | 320–390 В AC |
| Стойкость к перенапряжению | Выдерживает 440 В AC в течение 48 часов, для индийской версии |
| Максимальное количество БП на автомат 16 А | 4 шт. для автомата типа B; 8 шт. для автомата типа C при 230 В AC |
Параметры защиты
| Параметр | Значение |
| Перегрузка | 110–160% для CV-типа, 95–108% для остальных типов |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока; восстановление автоматически после устранения аварии |
| Перенапряжение на выходе | 13,5–18 В |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после охлаждения |
| Защита от входного перенапряжения | Отключение выходного напряжения с автоматическим восстановлением после устранения аварийного состояния |
Параметры среды эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+80 °C |
| Температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, по 12 минут на цикл, в течение 72 минут по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Норма | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Электромагнитная устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линию, 6 кВ линия-земля; опция 6К/10К |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2269,5 тыс. часов минимум по Telcordia SR-332 (Bellcore); 213,3 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 180 × 63 × 35,5 мм (Д × Ш × В) |
| Масса и упаковка | 0,8 кг; 16 шт. / 13,4 кг / 0,69 CUFT |
Схема подключения и диммирование
Для версии AB предусмотрено 3-в-1 диммирование между выводами DIM+ и DIM- с использованием одного из трёх способов:
- вход 0–10 В DC;
- ШИМ-сигнал 10 В;
- резистивное управление.
Питание цепи диммирования от источника: 100 мкА тип. Минимальный уровень диммирования составляет около 8%. При входе диммирования около 0 кОм или 0 В DC, а также при 10 В PWM с коэффициентом заполнения 0%, выходной ток может снижаться до 0%.
При подключении запрещается соединять DIM- с Vo-.
Механическое исполнение
| Параметр | Значение |
| Исполнение корпуса | Металлический корпус |
| Класс защиты | IP67 |
| Рекомендуемое направление монтажа | Горизонтально, согласно монтажной схеме производителя |
| Кабель входа переменного тока | SJOW 17AWG × 3C; H05RN-F 3 × 1,0 мм² |
| Кабель выхода | SJOW 17AWG × 2C; H05RN-F 2 × 1,0 мм² для 24 В, H, L, M; SJOW 14AWG × 2C для 12 В |
| Кабель диммирования | UL2517 20AWG × 2C |
Стандарты и одобрения
- UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12.
- ENEC: BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384.
- EN 60335-1, в соответствии с EN 60335-2-89 Annex BB и EN 60335-2-24 Annex CC.
- GB19510.1, GB19510.14.
- EAC TP TC 004.
- J61347-1(H29), J61347-2-13(H29).
- KC61347-1, KC61347-2-13.
- IS15885(Part2/Sec13) — только для версии XLG-150I.
- NOM-058-SCFI-2017 — кроме Blank type.
- IP67 approved.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пожалуйста, см. раздел «Методы питания светодиодного модуля».
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой скрученной пары, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установления измеряется при первом холодном старте; повторные включения/выключения могут увеличивать это время.
- Для версии XLG-150I отсутствует сертификат UL/CSA.
- Источник питания рассматривается как компонент, предназначенный для применения совместно с конечным оборудованием; EMC-показатели зависят от итоговой инсталляции.
- Для высоты эксплуатации более 2000 м требуется снижение температуры окружающей среды на 3,5 °C/1000 м для бесвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором.
- Срок службы более 50 000 часов указан для случая, когда Tcase, особенно точка tc (или TMP), составляет около 75 °C или ниже.
- Продукция, поставляемая из регионов Америки, может не иметь логотипов CCC/PSE/BIS/KC.
- Для сведений по применению и мерам предосторожности при установке с обеспечением водозащиты следует использовать руководство пользователя.
- Для выполнения требований ErP данный источник питания должен применяться за выключателем, а не быть постоянно подключённым к сети.
- Если требуется сертификат NOM (Мексика), следует обратиться в MEAN WELL.
- Для типов A/AB необходимо учитывать встраиваемое применение для соответствия Type HL.
