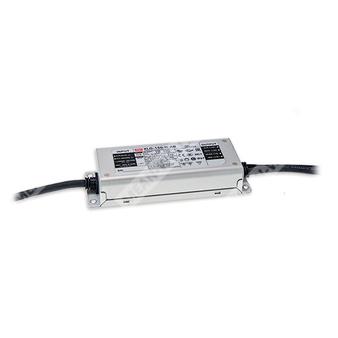

XLG-150I-M-A - 150-ваттный светодиодный AC/DC-драйвер постоянной мощности с регулировкой тока и встроенным диммированием.
XLG-150I-M-A — это промышленный светодиодный источник питания серии XLG-150 в исполнении I для Индии, тип M, вариант A с регулировкой выходного тока встроенным потенциометром. Устройство работает в режиме постоянной мощности, предназначено для питания светодиодных нагрузок в составе наружных и внутренних светильников, а также для применения в системах освещения с повышенными требованиями к защите и надёжности.
Расшифровка партномера
| Элемент партномера | Значение |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 150 | Номинальная мощность 150 Вт |
| I | Исполнение для Индии; версия с защитой от перенапряжения на входе |
| M | Тип M; диапазон номинального выходного напряжения 60–107 В |
| A | Тип A; регулировка выходного тока встроенным потенциометром |
Описание
Серия XLG-150 представляет собой 150-ваттные LED AC/DC-драйверы, работающие в режиме постоянной мощности. Для серии характерны высокий КПД, пассивное охлаждение без вентилятора, работа при свободной конвекции и металлический корпус со степенью защиты IP67. Исполнение I рассчитано на требования рынка Индии и отличается наличием входной защиты от перенапряжения. Вариант M относится к диапазону средних выходных напряжений, а тип A предусматривает подстройку тока с помощью встроенного потенциометра.
Области применения
- Освещение небоскрёбов
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Освещение для садоводства
- Заливное освещение
- Источник питания для систем DMX
- Использование в классе I, Division 2, для типа HL
- Бытовые устройства
- Розничные и холодильные витрины
Основные особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Полная выходная мощность в диапазоне нагрузки 70–100% в режиме постоянной мощности.
- Металлический корпус, степень защиты IP67, пригоден для наружного применения.
- Защита от импульсных перенапряжений: 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функция диммирования 3 в 1: 0–10 В DC, ШИМ 10 В и сопротивление.
- Индийская версия выдерживает перенапряжение на входе 440 В AC в течение 48 часов.
- Защитные функции: OVP, SCP, OCP, OTP.
- Соответствие требованиям EN60335-1 для бытового применения.
- Срок службы: более 50 000 часов.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД, тип. | 92,5% |
| Потребляемый ток AC, тип. | 1,8 А / 115 В AC; 1,0 А / 230 В AC; 0,8 А / 277 В AC |
| Пусковой ток, тип. | Cold start 50 А, длительность 500 мкс, измерение при 50% Ipeak, 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Стойкость к перенапряжению на входе | 320–390 В AC; отключение выходного напряжения с автоматическим восстановлением после устранения причины |
| Входное перенапряжение для версии I | Выдерживает 440 В AC в течение 48 часов |
| Потребление без нагрузки | < 0,5 Вт для стандартной версии |
Выход
| Параметр | Значение |
| Номинальный ток, по умолчанию | 1400 мА |
| Номинальная мощность | 150 Вт |
| Диапазон регулировки тока | 700–2100 мА |
| Диапазон постоянного тока | 60–107 В |
| Напряжение холостого хода, макс. | 115 В |
| Пульсации тока | 3,0% при полной нагрузке |
| Допуск по току | ±5% |
| Регион постоянного тока | 120–214 В |
Защита
| Параметр | Значение |
| Перегрузка по току | 110–160% для CV-типа, 95–108% для остальных типов |
| Режим перегрузки | CV-типа: только hiccup; остальные типы: hiccup или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | CV-типа: только hiccup; остальные типы: hiccup или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 13,5–18 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после устранения причины |
| Максимальная температура корпуса | Tcase = +90 ℃ |
| Защита от перенапряжения на входе | 320–390 В AC, с автоматическим восстановлением; для версии I допустим стресс 440 В AC/48 ч |
Рабочие условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+90 ℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 ℃, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/℃, в диапазоне 0…60 ℃ |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
ЭМС
| Параметр | Норма | Уровень/примечание |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Помехоустойчивость
| Параметр | Норма | Уровень/примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 4 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия; 6 кВ линия-земля; опция 6K/10K |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2269,5 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 213,3 тыс. ч, минимум, MIL-HDBK-217F (25 ℃) |
| Габариты | 180 × 63 × 35,5 мм (Д × Ш × В) |
| Масса | 0,8 кг |
| Упаковка | 16 шт.; 13,4 кг; 0,69 CUFT |
Конструктив и подключения
| Параметр | Значение |
| Корпус | Металлический, герметичный |
| Степень защиты | IP67 |
| Ввод питания | AC/L: коричневый; AC/N: синий; FG: жёлто-зелёный |
| Выход | V+: красный; V-: чёрный |
| Диммирование | DIM+: фиолетовый; DIM-: розовый |
Функция диммирования
Для типа AB предусмотрено диммирование 3 в 1 между выводами DIM+ и DIM-:
- 0–10 В DC;
- ШИМ-сигнал 10 В;
- сопротивление.
Источник тока для цепи диммирования: 100 мкА тип.
Минимальный уровень диммирования составляет около 8%; при 0% < Iout < 8% выходной ток не нормируется. Выходной ток может снижаться до 0% при входном диммирующем сигнале около 0 кОм, 0 В DC либо при ШИМ-сигнале 10 В с коэффициентом заполнения 0%.
Внимание: не допускается соединять DIM- с V-.
Характерные режимы работы
Драйвер способен работать либо в режиме постоянного тока, либо в режиме постоянного напряжения в зависимости от конфигурации конечной системы. Для серии приведены рабочие области, в которых рекомендуется эксплуатация в составе светодиодной нагрузки. В режиме постоянного тока максимальное рабочее напряжение зависит от конфигурации нагрузки и конечной системы.
Примечания
| № | Текст примечания |
| 1 | Если не указано иное, все параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 ℃. |
| 2 | См. раздел «Способы управления светодиодным модулем». |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика». |
| 6 | Время установления измеряется при первом холодном пуске. Последующие включения и выключения драйвера могут увеличивать это время. |
| 7 | Исполнение XLG-150I не имеет сертификата UL/CSA. |
| 8 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы. |
| 9 | Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | Типичный срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 75 ℃ или ниже. |
| 12 | Изделия, поставляемые из регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC. |
| 13 | Перед применением, особенно при монтаже с обеспечением защиты IP, следует руководствоваться пользовательским руководством. |
| 14 | Для соответствия требованиям актуального регламента ErP для светильников данный LED-драйвер должен применяться после выключателя, без постоянного подключения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) следует обратиться в MEAN WELL. |
| 16 | Для типов A/AB необходимо учитывать встраивание для соответствия применению Type HL. |
Стандарты безопасности: UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EN 60335-1, соответствует EN 60335-2-89 Annex BB и EN 60335-2-24 Annex CC; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part2/Sec13) для XLG-150I; NOM-058-SCFI-2017, за исключением Blank type; IP67 approved.
