XLG-150I-M-AB

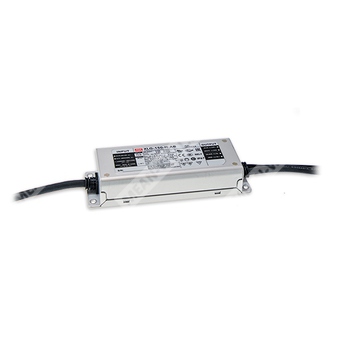

XLG-150I-M-AB - светодиодный AC/DC-драйвер постоянной мощности для систем освещения с регулированием тока и диммированием.
Назначение: источник питания для светодиодных светильников с режимом постоянной мощности, расширенным входным диапазоном и функциями защиты, рассчитанный на промышленное и наружное применение.
Расшифровка партномера
| XLG | Серия источников питания для светодиодов |
| 150 | Номинальная мощность 150 Вт |
| I | Индийская версия с защитой от перенапряжения на входе |
| M | Исполнение по выходному напряжению: 60–107 В |
| AB | Исполнение с функцией 3 в 1 диммирования |
Описание
Серия XLG-150I-M-AB представляет собой светодиодный AC/DC-драйвер мощностью 150 Вт с режимом постоянной мощности. Изделие работает от сети 100–305 В AC и обеспечивает высокую эффективность, инкапсулированную металлическую конструкцию и степень защиты IP67, что позволяет использовать его как внутри помещений, так и вне их.
Модификация I предназначена для индийского исполнения и отличается наличием защиты от перенапряжения на входе. Исполнение M соответствует среднему диапазону выходного напряжения 60–107 В, а версия AB поддерживает 3 в 1 диммирование через входы DIM+ и DIM-.
Особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Режим постоянной мощности с полным выходом в диапазоне 70–100%.
- Металлический корпус, степень защиты IP67, пригодность для наружного применения.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опция 10 кВ/6 кВ.
- 3 в 1 диммирование: 0–10 В DC, ШИМ 10 В и резистивное управление.
- Защита от перенапряжения на входе для версии I; выдерживает стресс 440 В AC в течение 48 часов.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие требованиям EN60335-1 для бытового применения.
- Срок службы более 50 000 часов при соответствующих условиях теплового режима.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Садово-парковое и тепличное освещение.
- Освещение магистралей и дорог.
- Источник питания для систем DMX.
- Бытовые устройства.
- Торговые и холодильные витрины.
Расширенные параметры
Выход
| Номинальное выходное напряжение | 60 В |
| Номинальный выходной ток | 1400 мА |
| Номинальная мощность | 150 Вт |
| Диапазон полного выходного тока | 1400–2100 мА |
| Диапазон регулировки выходного тока | 700–2100 мА |
| Диапазон постоянного тока | 60–107 В |
| Напряжение холостого хода | 115 В |
| Пульсации тока | 3,0% при полной нагрузке |
| Допуск по току | ±5% |
| Регулировка по току | Доступна для типов A/AB через встроенный потенциометр |
Вход
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного напряжения постоянного тока | 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC, не менее 0,95 при 230 В AC, не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД | 92,5% |
| Потребляемый ток AC | 1,8 А при 115 В AC; 1,0 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток | 50 А, холодный пуск, twidth=500 мкс, измерено при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Входное перенапряжение | 320–390 В AC; выход отключается при превышении порога и восстанавливается автоматически после снятия аварии |
| Выдерживаемое перенапряжение на входе | 440 В AC в течение 48 часов для версии I |
Защита
| Перегрузка по току | 110–160% для версии CV; 95–108% для прочих типов |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 27–34 В |
| Перегрев | Отключение выходного напряжения; восстановление после повторного включения |
Условия эксплуатации
| Рабочая температура | -40…+80 °C |
| Рабочая температура корпуса | Tcase = -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение параметров по высоте | 3,5 °C/1000 м для безвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ; O/P-FG: 1,5 кВ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Помехоустойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3 |
| EFT/Burst | BS EN/EN61000-4-4, 4 кВ |
| Импульсный бросок | BS EN/EN61000-4-5, 4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| Проводимые помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность и соответствие
| Стандарты безопасности | UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EN 60335-1; соответствует EN 60335-2-89 Annex BB, EN 60335-2-24 Annex CC; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29); KC61347-1, KC61347-2-13; IS15885 (Part2/Sec13) только для версии I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved |
| Исполнение type HL | Для применения в Class I, Division 2 |
Прочее
| MTBF | 2269,5 тыс. ч min. по Telcordia SR-332 (Bellcore); 213,3 тыс. ч min. по MIL-HDBK-217F (25 °C) |
| Габариты | 180 × 63 × 35,5 мм |
| Масса и упаковка | 0,8 кг; 16 шт. / 13,4 кг / 0,69 CUFT |
| Потребление в режиме ожидания | <0,5 Вт для версии AB при выключенном диммировании |
| Время установления | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время удержания | 10 мс при 230 В AC; 10 мс при 115 В AC |
Подключение
Силовые цепи: AC/L — коричневый, AC/N — синий, FG — зелёно-жёлтый, V+ — красный, V- — чёрный.
Цепь диммирования: DIM+ — фиолетовый, DIM- — розовый.
Замечание: для цепей диммирования не допускается соединять DIM- с V-.
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. Для режима работы светодиодного модуля следует руководствоваться разделом о методах управления светодиодным модулем.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
5. Может потребоваться снижение характеристик при низком входном напряжении.
6. Время установления измеряется при первом холодном пуске; частые включения и выключения могут увеличивать это время.
7. Версия XLG-150I не имеет сертификатов UL/CSA.
8. Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; ЭМС должна подтверждаться на уровне конечного изделия.
9. Допустимо снижение температуры окружающей среды на 3,5 °C/1000 м для безвентиляторных моделей и на 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м.
10. Следует руководствоваться заявлением о гарантии на веб-сайте MEAN WELL.
11. Типичный срок службы более 50 000 часов достигается при температуре точки tc/TMP около 75 °C или ниже.
12. Изделия, поставляемые из регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC.
13. Перед применением необходимо изучить руководство пользователя, особенно в части монтажа и влагозащиты.
14. Для соответствия актуальному регламенту ErP изделие должно использоваться после выключателя и не должно быть постоянно подключено к сети.
15. При необходимости сертификата NOM следует обращаться в MEAN WELL.
16. Для типов A/AB необходимо учитывать встраивание для соответствия применению Type HL.
