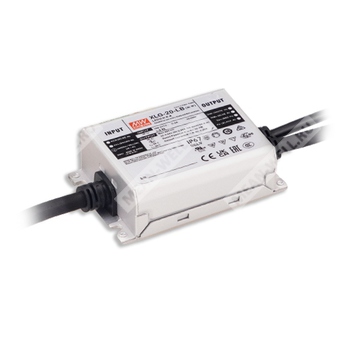

XLG-20-H

Особенности

Режим постоянного тока на выходе
Широкий диапазон входного напряжения 90~305В AC (Класс I)
Встроенная активная функция коррекции коэффициента мощности
Источник питания класса 2
Потребление мощности без нагрузки менее 0,5 Вт
Степень защиты IP67 для установки внутри и снаружи помещений
3-в-1 функция диммирования (изолированная схема)
Время наработки на отказ более 50 000 часов

Применение

Освещение улиц
Архитектурное освещение
Освещение низких помещений
Прожекторное освещение
Промышленное освещение
Тип "HL" для использования в опасных зонах Класса I, Раздела 2 (Classified location)

Описание

Серия XLG-20 — это AC/DC драйверы для светодиодов, выполняющие стабилизацию выходного тока. XLG-20 работает при входном напряжении от 90 до 305 В~. Благодаря высокому КПД до 89% вся серия способна работать в широком диапазоне температур корпуса от -40℃ до +80℃ при естественной конвекции воздуха. Корпус из металла и степень защиты IP67 позволяют использовать серии как для внутренних, так и для наружных применений. XLG-20 оснащена различными функциональными возможностями, в том числе методами диммирования, что обеспечивает гибкость проектирования светодиодных систем освещения. Серия XLG-20 соответствует последней редакции стандартов безопасности IEC61347/GB7000.1-2015 и UL8750. Выходная цепь и цепь диммирования также полностью соответствуют новым требованиям по изоляции для обеспечения безопасности пользователя и светотехнической системы при монтаже.

Cпецификация

Модель: XLG-20-H

Выходные параметры

Номинальный ток: 700 мА
Область стабильного тока: 18~30 В
Номинальная мощность: 21 Вт
Выходное напряжение без нагрузки (макс): 40 В
Допустимое отклонение выходного тока: ±8,0%
Пульсации выходного тока: менее 20%
Время готовности; время нарастания (Typ): 500 мс, 150 мс / 115 В AC, 230 В AC
Нестабильность по входному напряжению: ±3%

Входные параметры

Диапазон входного напряжения: 90~305 В AC
Диапазон частоты: 47 ~ 63 Гц
Коэффициент мощности: при полной нагрузке: не менее 0,97/115 В AC, не менее 0,95/230 В AC, не менее 0,91/277 В AC
Общее гармоническое искажение: менее 20% (при нагрузке ≥50%/115 В AC, 230 В AC; при нагрузке ≥75%/277 В AC)
КПД (тип.): 88%
Потребляемый ток AC: 0,3 А / 115 В AC, 0,2 А / 230 В AC, 0,2 А / 277 В AC
Стартовый ток: холодный запуск 5 А (twidth=350 мкс, измерено на 50% Iпик) при 230 В AC; согласно NEMA 410
Максимальное количество блоков на автомате 16A: 42 шт. (автомат типа B) / 42 шт. (автомат типа C) при 230 В AC
Ток утечки: менее 0,75 мА / 277 В AC
Потребление мощности без нагрузки: менее 0,5 Вт

Защита

Короткое замыкание: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности

Эксплуатационные характеристики

Рабочая температура корпуса: от -40℃ до +80℃ (см. раздел «Зависимость выходной мощности от температуры»)
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура хранения: от -40℃ до +80℃
Температурный коэффициент: ±0,03%/℃ (0 ~ 60℃)
Вибрация: 10 ~ 500 Гц, 5G 12 мин./1 цикл, по 72 мин. вдоль осей X, Y, Z
Максимальная температура корпуса Tcase: +80℃

Стандарты и сертификаты

Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 No. 250.13-12; ENEC AS/NZS IEC BS EN/EN61347-1, AS/NZS BS EN/EN61347-2-13 независимый, BS EN/EN62384; IP67; GB19510.1, GB19510.14, J61347-1(H29), J61347-2-13(H29), EAC TP TC 004, IS 15885(Part 2/Sec13), KC61347-1, KC61347-2-13
Испытательное напряжение: вход-выход: 3,75 кВ AC; вход-земля: 2,0 кВ AC; выход-земля: 1,5 кВ AC
Сопротивление изоляции: вход-выход, вход-земля, выход-земля: не менее 100 МОм / 500 В DC / 25℃ / 70% RH

ЭМС. Электромагнитная совместимость

Электромагнитные излучения: соответсвует EN55015 (CISPR15), GB/T 17743, J55015(H29)
Гармонические токи: соответсвует EN61000-3-2, GB17625.1, класс C при нагрузке ≥50%
Фликер напряжения: соответсвует EN61000-3-3
Иммунитет к электростатическим разрядам: EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ при контакте
Иммунитет к электромагнитным полям: EN61000-4-3, уровень 3
Иммунитет к быстрым переходным процессам/импульсам: EN61000-4-4, уровень 3
Иммунитет к импульсным помехам: EN61000-4-5, уровень 3: 2 кВ между проводами, 4 кВ между проводом и землей
Иммунитет к наведённым помехам: EN61000-4-6, уровень 3
Иммунитет к магнитным полям: EN61000-4-8, уровень 4
Провалы и прерывания напряжения: EN61000-4-11, >95% падение 0,5 периода, 30% падение 25 периодов, >95% прерывания 250 периодов

Прочие параметры

MTBF: 5721,2 тыс. часов мин. (Telcordia SR-332 (Bellcore)), 747,1 тыс. часов мин. (MIL-HDBK-217F при 25℃)
Габаритные размеры: 95 × 63 × 30 мм (Д×Ш×В)
Масса: 0,34 кг; 24 шт./упаковка, 8,67 кг/0,81 Куб.футов

Примечания

1. Все параметры, если специально не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25℃.
2. Время готовности измерено после включения питания при первом холодном запуске. При повторных включениях/выключениях время готовности может увеличиться.
3. При низких входных напряжениях требуется понижение выходной мощности. Подробности см. в разделе «Статическая характеристика».
4. Данный блок питания предназначен для работы в составе конечного оборудования. Электромагнитная совместимость зависит от всей установки. Производители конечного оборудования должны повторно подтвердить соответствие EMC директиве для полной установки.
5. Данная серия достигает расчетного срока службы >50 000 часов при температуре корпуса (точка tc или TMP, в соответствии с DLC) около 80℃ или ниже.
6. Подробную информацию по гарантии смотрите на сайте MEAN WELL http://www.meanwell.com.
7. При использовании при высоте более 2000 м требуется снижение температуры окружающей среды на 3,5℃/1000 м (для моделей без вентилятора) и на 5℃/1000 м (для моделей с вентилятором).
8. Изделия, поставляемые для рынка Америки, могут не иметь логотипов CCC/PSE/BIS/KC; уточняйте у ваших представителей MEAN WELL.
9. Для любых примечаний по применению и мерам предосторожности при установке герметизированных моделей см. руководство пользователя: https://www.meanwell.com/Upload/PDF/LED_EN.pdf
10. Пульсации измеряются в диапазоне 20 МГц по шинам с помощью провода 30 см, оконцованного параллельно конденсаторами 0,1 мкФ и 47 мкФ.
11. Для соответствия требованиям последних правил ErP для светильников, данный драйвер может использоваться только за выключателем без постоянного подключения к сети.
12. Для получения сертификата NOM (Мексика) обратитесь к вашему представителю MEAN WELL.
13. Пульсации выходного тока измеряются при 230 В AC, полной нагрузке и температуре окружающей среды 25℃.
