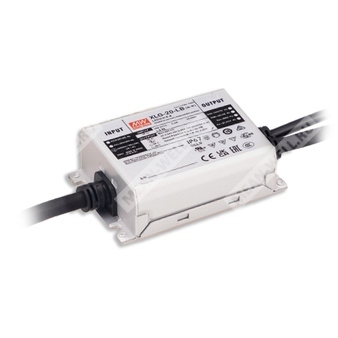

XLG-20-H-B - компактный AC/DC светодиодный драйвер постоянного тока для внутреннего и наружного освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 20 | Номинальная мощность 20 Вт |
| H | Вариант с высоким диапазоном выходного напряжения |
| B | Исполнение с функцией диммирования 3-в-1: 1–10 В DC, ШИМ 10 В и сопротивление |
Назначение и особенности
XLG-20-H-B — это AC/DC светодиодный драйвер с режимом стабилизации тока, предназначенный для питания светодиодных светильников в уличном, архитектурном, промышленном и других видах освещения. Изделие рассчитано на работу от широкого сетевого диапазона 90–305 В AC, имеет встроенную активную коррекцию коэффициента мощности, металлический корпус и степень защиты IP67, что допускает применение как внутри помещений, так и на открытом воздухе. Исполнение B поддерживает изолированное 3-в-1 диммирование.
Области применения
- Уличное освещение
- Архитектурное освещение
- Освещение промышленных объектов
- Освещение низких пролетов
- Прожекторное освещение
- Тип «HL» для применения в опасных зонах класса I, подраздел 2
Особенности
- Выход в режиме стабилизации постоянного тока
- Широкий диапазон входного напряжения 90–305 В AC, класс I
- Встроенная активная коррекция коэффициента мощности
- Источник питания класса 2
- Потребление мощности без нагрузки менее 0,5 Вт
- Степень защиты IP67 для внутреннего и наружного применения
- Функция диммирования 3-в-1 с гальванической изоляцией
- Срок службы более 50 000 часов
Параметры XLG-20-H-B
Выход
| Параметр | Значение |
| Номинальный выходной ток | 350 мА |
| Диапазон постоянного тока | 32,4–54 В |
| Номинальная выходная мощность | 18,9 Вт |
| Напряжение холостого хода | 60 В |
| Допуск по выходному току | ±8,0% |
| Пульсации выходного тока | < 20% |
| Регулировка по линии | < ±3% |
| Время установки, время нарастания | 500 мс, 150 мс / 115 В AC, 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC, PF ≥ 0,95 / 230 В AC, PF ≥ 0,91 / 277 В AC при полной нагрузке |
| Коэффициент мощности, тип. | 89% |
| Входной ток | 0,3 А / 115 В AC; 0,2 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток, тип. | Холодный старт 5 А, twidth = 350 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Максимальное число источников на автоматическом выключателе 16 А | 42 шт. (тип B) / 42 шт. (тип C) при 230 В AC |
| Потребление без нагрузки | < 0,5 Вт |
| Пульсации и шум | Измеряются на полосе 20 МГц с использованием витой пары 12" и параллельного конденсатора 0,1 мкФ + 47 мкФ |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение характеристик по высоте | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750 тип «HL», CSA C22.2 No. 250.13-12; ENEC AS/NZS IEC BS EN/EN61347-1, AS/NZS BS EN/EN61347-2-13 independent, BS EN/EN62384; IP67; GB19510.1, GB19510.14, J61347-1(H29), J61347-2-13(H29), EAC TP TC 004, IS 15885(Part 2/Sec13), KC61347-1, KC61347-2-13 |
Эмиссия ЭМС
| Параметр | Норматив |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
Помехоустойчивость ЭМС
| Параметр | Уровень |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| EFT/пачки импульсов | Уровень 3 |
| Импульсные перенапряжения | Уровень 3 |
| Кондуктивные помехи | Уровень 4 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Стандарт помехоустойчивости | BS EN/EN61547 |
Прочее
| Параметр | Значение |
| MTBF | 5721,2 тыс. ч минимум, Telcordia SR-332 (Bellcore); 747,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 95 × 63 × 30 мм (Д × Ш × В) |
| Масса и упаковка | 0,34 кг; 24 шт. / 8,67 кг / 0,81 куб. фута для исполнения без диммирования; 0,35 кг; 24 шт. / 8,88 кг / 0,81 куб. фута для исполнения B |
Примечания
- Если параметр не указан отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Время установки измерено при первом холодном пуске; многократное включение и выключение может увеличить это время.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Драйвер рассматривается как компонент для работы в составе конечного изделия; при полной установке необходимо повторно подтверждать соответствие требованиям ЭМС.
- Указанный ресурс более 50 000 часов достигается при Tcase, особенно в точке tc или TMP, около 80 °C и ниже.
- Снижение характеристик по высоте: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте выше 2000 м.
- Для продукции, поставляемой из регионов Америки, могут отсутствовать знаки CCC/PSE/BIS/KC.
- Для применения и мер предосторожности при монтаже с обеспечением водозащиты следует руководствоваться руководством пользователя.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ.
- Для соответствия последним требованиям ErP драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- При необходимости сертификата NOM (Мексика) следует обращаться в MEAN WELL.
- Выходные пульсации тока измеряются при входе 230 В AC, полной нагрузке и температуре окружающей среды 25 °C.
Монтаж и подключение
Рекомендуемое направление монтажа показано в документации: установка на плоскую поверхность с обеспечением теплового контакта и свободного теплоотвода. Для исполнения B предусмотрены дополнительные выводы диммирования DIM+ и DIM-.
