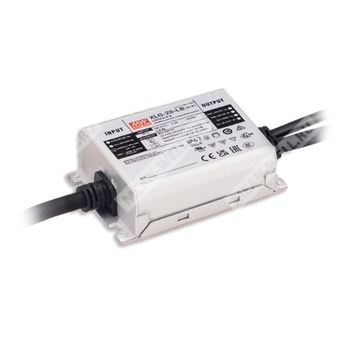

XLG-20-L-B
XLG-20-L-B — источник питания светодиодов с постоянным током для систем наружного и промышленного освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных драйверов Mean Well XLG |
| 20 | Номинальная мощность 20/21 Вт класса серии |
| L | Вариант с выходным током 350 мА и диапазоном выходного напряжения 32,4–54 В |
| B | Исполнение с функцией диммирования 3 в 1: 1–10 В, ШИМ 10 В и сопротивление |
Назначение и особенности
XLG-20-L-B представляет собой AC/DC светодиодный драйвер с режимом стабилизации тока. Устройство предназначено для питания светодиодных светильников в системах уличного, архитектурного, промышленного, складского и прожекторного освещения. Для исполнения B предусмотрено изолированное диммирование 3 в 1, позволяющее регулировать выходной ток посредством напряжения 1–10 В, ШИМ-сигнала 10 В или сопротивления.
Блок выполнен в металлическом корпусе с уровнем защиты IP67, рассчитан на эксплуатацию как внутри помещений, так и вне помещений. Широкий диапазон входного напряжения, встроенная активная коррекция коэффициента мощности и высокая эффективность обеспечивают применение в сетях переменного тока с напряжением 90–305 В AC.
Основные свойства
- Режим стабилизации выходного тока.
- Широкий диапазон входного напряжения 90–305 В AC, класс I.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты II по конструкции питания.
- Потребление без нагрузки менее 0,5 Вт.
- Степень защиты корпуса IP67.
- Изолированная функция диммирования 3 в 1.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Области применения
- Уличное освещение.
- Архитектурное освещение.
- Освещение высоких пролетов.
- Прожекторное освещение.
- Промышленное освещение.
- Применение в опасных зонах типа «HL» для класса I, division 2.
Таблица параметров: выход
| Номинальный выходной ток | 350 мА |
| Диапазон выходного напряжения | 32,4–54 В |
| Номинальная выходная мощность | 18,9 Вт |
| Допуск по выходному току | ±8,0% |
| Пульсации выходного тока | < 20% |
| Диапазон постоянного тока | 32,4–54 В |
| Максимальное напряжение холостого хода | 60 В |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
Таблица параметров: вход
| Диапазон входного напряжения | 90–305 В AC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,91 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 50% для 115/230 В AC; THD < 20% при нагрузке ≥ 75% для 277 В AC |
| Ток потребления | 0,3 А / 115 В AC; 0,2 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 5 А, длительность 350 мкс, измерение при 50% Ipeak на 230 В AC; соответствие NEMA 410 |
| Максимальное количество источников на автомат 16 А | 42 шт. для автомата типа B; 42 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки | < 0,5 Вт |
Таблица параметров: эксплуатационные условия
| Рабочая температура | Tcase = -40…+80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, по 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Дерейтинг по высоте | Для моделей без вентилятора: 3,5 °C/1000 м выше 2000 м |
Таблица параметров: безопасность и ЭМС
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 № 250.13-12; ENEC AS/NZS IEC BS EN/EN61347-1, AS/NZS BS EN/EN61347-2-13 independent, BS EN/EN62384; IP67; GB19510.1, GB19510.14, J61347-1(H29), J61347-2-13(H29), EAC TP TC 004, IS 15885(Part 2/Sec13), KC61347-1, KC61347-2-13 |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по кондуктивным помехам | BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиополе | BS EN/EN61000-4-3, уровень 3 |
| Быстрые импульсные помехи | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3 |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 4 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 3 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Стандарт по помехоустойчивости | BS EN/EN61547 |
Таблица параметров: надежность, габариты и упаковка
| MTBF | 5721,2 тыс. часов минимум, Telcordia SR-332 (Bellcore); 747,1 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 95 × 63 × 30 мм (Д × Ш × В) |
| Масса | 0,34 кг |
| Упаковка | 24 шт.; 8,67 кг; 0,81 CUFT |
Таблица параметров: диммирование
| Тип исполнения | В |
| Метод регулирования | 1–10 В DC, ШИМ 10 В, сопротивление |
| Сигнальный ток источника питания | 103 мкА, тип. |
| Минимальный уровень диммирования | Около 3% |
| Диапазон частоты ШИМ-сигнала | 100 Гц – 3 кГц |
| Особенности подключения | Не подключать DIM- к Vo- |
Таблица параметров: конструкция и соединения
| Исполнение | Базовое, IP67, с диммированием 3 в 1 |
| Входные провода | SJOW 17AWG×3C и H05RN-F 3×1,0 мм² |
| Выходные провода | SJOW 17AWG×2C и H05RN-F 1,0 мм²; для исполнения B дополнительно UL2517 20AWG×2C на цепь диммирования |
| Провод PE | Зелёно-жёлтый |
| Провод AC/L | Коричневый |
| Провод AC/N | Синий |
| Провод V+ | Красный |
| Провод V- | Чёрный |
| Провод DIM+ | Фиолетовый |
| Провод DIM- | Розовый |
| Корпус | Металлический |
| Степень защиты | IP67 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличить время установки.
- При низком входном напряжении может потребоваться дерейтинг; подробности определяются по статической характеристике.
- Для соответствия требованиям актуального регламента ErP для светильников данный драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- При необходимости сертификата NOM (Мексика) следует обратиться к представителю MEAN WELL.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельной нагрузки 0,1 мкФ и 47 мкФ.
- Выходные пульсации измеряются при входном напряжении 230 В AC, полной нагрузке и температуре окружающей среды 25 °C.
- Для применения с защитой от влаги и при установке IP рекомендуется использовать руководство пользователя производителя.
