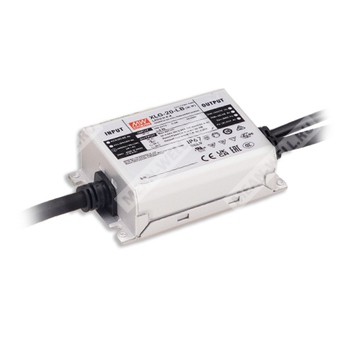

XLG-20-L - светодиодный драйвер постоянного тока для питания светодиодных светильников от сети переменного тока.
Расшифровка партномера
| Обозначение |
Расшифровка |
| XLG |
Серия светодиодных драйверов Mean Well XLG |
| 20 |
Номинальная мощность серии 20 Вт |
| L |
Исполнение с выходным диапазоном 25,2–42 В и током 500 мА |
Назначение
Источник питания для светодиодных нагрузок с режимом стабилизации тока, предназначенный для внутреннего и наружного применения в составе осветительных систем.
Области применения
- Уличное освещение
- Архитектурное освещение
- Освещение высоких пролетов
- Прожекторное освещение
- Промышленное освещение
- Исполнение типа HL для применения в опасных зонах Класса I, Дивизион 2
Особенности
- Режим стабилизации выходного тока
- Широкий диапазон входного напряжения 90–305 В AC, Класс I
- Встроенная активная коррекция коэффициента мощности
- Источник питания класса 2
- Потребление на холостом ходу менее 0,5 Вт
- Степень защиты IP67 для установки внутри и вне помещений
- Функция диммирования 3 в 1 с гальванической развязкой
- Срок службы более 50 000 часов при соответствующем тепловом режиме
Описание
XLG-20-L представляет собой AC/DC светодиодный драйвер с выходом в режиме постоянного тока. Серия рассчитана на питание от сети 90–305 В AC и обеспечивает высокую эффективность до 89%. Устройство способно работать в широком диапазоне температур корпуса при воздушной конвекции. Металлический корпус и степень защиты IP67 допускают применение как внутри помещений, так и на открытом воздухе.
Модель оснащена набором функциональных опций, включая методы диммирования, что повышает гибкость построения светодиодных систем. Изоляция выходных цепей и цепей управления обеспечивает безопасность пользователя и светильника при монтаже и эксплуатации.
Таблица параметров
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
500 мА |
| Диапазон постоянного тока |
25,2–42 В |
| Номинальная выходная мощность |
21 Вт |
| Напряжение холостого хода |
50 В |
| Допуск по току |
±8,0% |
| Пульсации выходного тока |
< 20% |
| Регулирование по линии |
< ±3% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90–305 В AC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,91 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
< 20% при нагрузке ≥50% для 115/230 В AC; < 20% при нагрузке ≥75% для 277 В AC |
| Потребляемый ток |
0,3 А / 115 В AC; 0,2 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток |
Холодный пуск 5 А, длительность 350 мкс, измерение при 50% Ipeak на 230 В AC |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Потребление без нагрузки |
< 0,5 Вт |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатация
| Параметр |
Значение |
| Рабочая температура |
От -40 до +80 °C |
| Температура корпуса |
Tcase от -40 до +80 °C |
| Максимальная температура корпуса |
Tcase = +80 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения |
От -40 до +80 °C |
| Температурный коэффициент |
±0,03%/°C (0–60 °C) |
| Вибрация |
10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2,0 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC AS/NZS IEC BS EN/EN61347-1, AS/NZS BS EN/EN61347-2-13, BS EN/EN62384; IP67; GB19510.1, GB19510.14, J61347-1(H29), J61347-2-13(H29), EAC TP TC 004, IS 15885(Part 2/Sec13), KC61347-1, KC61347-2-13 |
ЭМС излучение
| Параметр |
Стандарт |
Уровень / примечание |
| Проводимые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
— |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
— |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB17625.1 |
Класс C при нагрузке ≥50% |
| Фликер напряжения |
BS EN/EN61000-3-3 |
— |
ЭМС помехоустойчивость
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт |
| Радиочастотное излучение |
BS EN/EN61000-4-3 |
Уровень 3 |
| Импульсные помехи / Burst |
BS EN/EN61000-4-4 |
Уровень 3 |
| Импульсное перенапряжение |
BS EN/EN61000-4-5 |
Уровень 4; 2 кВ «линия-линия», 4 кВ «линия-земля» |
| Проводимые помехи |
BS EN/EN61000-4-6 |
Уровень 3 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 4 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Общий стандарт |
BS EN/EN61547 |
— |
Надежность
| Параметр |
Значение |
| MTBF |
5721,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 747,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Ожидаемый срок службы |
Более 50 000 часов при Tcase, особенно в точке tc/TMP, около 80 °C или ниже |
Массо-габаритные параметры
| Параметр |
Значение |
| Габариты |
95 × 63 × 30 мм (Д × Ш × В) |
| Масса |
0,34 кг для blank-type; 0,35 кг для B-type |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
24 шт. |
| Масса упаковки |
8,67 кг для blank-type; 8,88 кг для B-type |
| Объем упаковки |
0,81 куб. фута |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения могут увеличить время запуска.
- При низком входном напряжении может потребоваться снижение выходной мощности. См. раздел со статической характеристикой.
- Драйвер рассматривается как компонент для применения в составе конечного изделия. Так как ЭМС зависит от полной установки, производитель конечного изделия обязан повторно подтвердить соответствие ЭМС на уровне законченной системы.
- Модель соответствует типичному ресурсу более 50 000 часов при температуре Tcase, особенно в точке tc/TMP, около 80 °C или ниже.
- Сведения о гарантии в документе присутствуют, но в данном описании не приводятся.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Изделия, поставляемые для стран Америки, могут не иметь логотипов CCC/PSE/BIS/KC.
- Для применения и мер предосторожности при установке влагозащиты следует использовать руководство пользователя.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары проводов длиной 12 дюймов и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Для выполнения требований актуального регламента ErP для осветительных приборов данный светодиодный драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- При необходимости сертификата NOM (Мексика) следует обратиться к представителю MEAN WELL.
- Пульсации выходного тока измеряются при входе 230 В AC, полной нагрузке и температуре окружающей среды 25 °C.
Все приведенные данные соответствуют модели XLG-20-L с индексом L, то есть исполнению с током 500 мА и диапазоном выходного напряжения 25,2–42 В.
