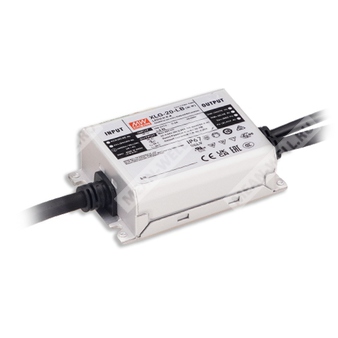

XLG-20-M-B — светодиодный драйвер постоянного тока 21 Вт с диммированием 3 в 1 и широким входным диапазоном.
Расшифровка партномера
| XLG | Серия источников питания для светодиодного освещения |
| 20 | Номинальная мощность 20/21 Вт, серия XLG-20 |
| M | Исполнение с номинальным выходным током 700 мА и выходным напряжением 18–30 В |
| B | Исполнение с функцией диммирования 3 в 1: 1–10 В, ШИМ 10 В, сопротивление |
Назначение
Компонент предназначен для питания светодиодных светильников в режиме стабилизации тока, в том числе для уличного, архитектурного, промышленного и другого освещения.
Общее описание
XLG-20-M-B относится к серии AC/DC светодиодных драйверов Mean Well XLG-20 с постоянным током на выходе. Изделие работает от сети переменного тока 90–305 В и обеспечивает высокий КПД, встроенную функцию активной коррекции коэффициента мощности и изолированный силовой тракт. Конструктивное исполнение в металлическом корпусе и степень защиты IP67 допускают применение как внутри помещений, так и вне их.
Модификация M соответствует номинальному выходному току 700 мА и диапазону выходного напряжения 18–30 В. Модификация B означает наличие функции 3 в 1 диммирования с поддержкой аналогового напряжения, ШИМ-сигнала и сопротивления.
Особенности
- Выход в режиме стабилизации постоянного тока.
- Широкий диапазон входного напряжения: 90–305 В~.
- Встроенная активная коррекция коэффициента мощности.
- Класс II по конструкции источника питания.
- Потребление мощности на холостом ходу: менее 0,5 Вт.
- Степень защиты IP67 для внутренних и наружных установок.
- Функция диммирования 3 в 1 с гальванической изоляцией.
- Срок службы: более 50 000 часов.
Области применения
- Уличное освещение.
- Архитектурное освещение.
- Освещение высоких пролетов.
- Прожекторное освещение.
- Промышленное освещение.
- Применение типа HL для использования в опасных зонах Класс I, Division 2.
Электрические параметры
| Номинальный выходной ток | 700 мА |
| Диапазон постоянного тока | 18–30 В |
| Номинальная мощность | 21 Вт |
| Допуск по выходному току | ±8,0% |
| Пульсации выходного тока | менее 20% |
| Регулирование по линии | менее ±3% |
| Напряжение холостого хода, максимум | 40 В |
| Пусковой ток | 5 А, длительность 350 мкс, измерение при 50% Ipeak, при 230 В~; по NEMA 410 |
Входные параметры
| Диапазон входного напряжения | 90–305 В~ |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,3 А при 115 В~; 0,2 А при 230 В~; 0,2 А при 277 В~ |
| Коэффициент мощности | не менее 0,97 при 115 В~, не менее 0,95 при 230 В~, не менее 0,91 при 277 В~ при полной нагрузке |
| КПД тип. | 88,5% |
| Потребление без нагрузки | менее 0,5 Вт |
| Ток утечки | менее 0,75 мА при 277 В~ |
Защитные функции
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии. |
Параметры окружающей среды
| Рабочая температура корпуса | -40...+80 °C |
| Рабочая влажность | 20–95 % относительной влажности, без конденсации |
| Температура хранения | -40...+80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, по 72 мин. на осях X, Y, Z |
| Коррекция по высоте | При высоте выше 2000 м дерейтинг 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором |
Электромагнитная совместимость
| Проводимые помехи | BS EN/EN55015 (CISPR 15), GB/T 17743, J55015 (H29) |
| Излучаемые помехи | BS EN/EN55015 (CISPR 15), GB/T 17743, J55015 (H29) |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Излучаемая устойчивость | BS EN/EN61000-4-3, уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3 |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 4 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал более 95% на 0,5 периода, провал 30% на 25 периодов, прерывание более 95% на 250 периодов |
Безопасность и изоляция
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12, ENEC, AS/NZS IEC BS EN/EN61347-1, AS/NZS BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, GB19510.1, GB19510.14, J61347-1(H29), J61347-2-13(H29), EAC TP TC 004, IS 15885(Part 2/Sec13), KC61347-1, KC61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ~; I/P-FG: 2,0 кВ~; O/P-FG: 1,5 кВ~ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В= / 25 °C / 70 % RH |
MTBF
| MTBF по Telcordia SR-332 | 5721,2 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 747,1 тыс. ч минимум |
Масса, габариты и упаковка
| Габариты | 95 × 63 × 30 мм |
| Масса | 0,35 кг |
| Упаковка для модификации B | 24 шт.; 8,88 кг; 0,81 CUFT |
| Упаковка для исполнения blank | 24 шт.; 8,67 кг; 0,81 CUFT |
Примечания
- Если параметры не оговорены особо, измерения выполнены при входе 230 В~, номинальном токе и температуре окружающей среды 25 °C.
- Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать время запуска.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Источник питания рассматривается как компонент, предназначенный для работы в составе конечного оборудования; EMC-параметры зависят от условий полной установки.
- Типовой срок службы более 50 000 часов достигается при температуре корпуса tc, особенно в точке tc/TMP, около 80 °C или ниже.
- Для применения на высоте свыше 2000 м требуется температурный дерейтинг.
- Для соответствия последним требованиям ErP данный LED-драйвер должен использоваться только за выключателем, без постоянного подключения к сети.
- Ripple & noise измеряются на частоте 20 МГц с использованием витой пары длиной 12" и параллельного подключения 0,1 мкФ и 47 мкФ.
- Выходные пульсации измеряются при входе 230 В~, полной нагрузке и 25 °C.
- Для IP-защиты и правил монтажа следует руководствоваться руководством пользователя.
- Для сертификации NOM следует обращаться в службу продаж MEAN WELL.
Механическое исполнение
Корпус металлический, степень защиты IP67, выходные и входные провода выведены с обеих сторон корпуса. Для модификации B дополнительно выведены провода диммирования DIM+ и DIM-.
Рекомендуемое монтажное положение — с креплением на ровной поверхности согласно руководству по установке.
