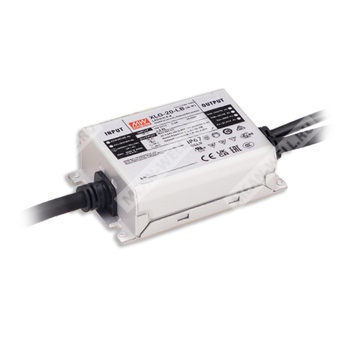

XLG-20-M — источник питания для светодиодных светильников с выходом постоянного тока 700 мА.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 20 | Номинальная мощность 21 Вт, серия XLG-20 |
| M | Модификация с номинальным выходным током 700 мА и диапазоном выходного напряжения 18–30 В |
| B | В документе не относится к партномеру XLG-20-M; вариант с функцией диммирования 3 в 1 |
Назначение
XLG-20-M представляет собой AC/DC светодиодный драйвер с режимом стабилизации тока. Изделие предназначено для питания светодиодных модулей и светильников в составе осветительных систем, где требуется регулируемый по напряжению источник постоянного тока. Серия ориентирована на применение в уличном, архитектурном, промышленном и прожекторном освещении, а также в светильниках для низких пролетов.
Особенности
- Режим стабилизации выходного тока.
- Широкий диапазон входного напряжения 90–305 В переменного тока, класс I.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Степень защиты IP67 для внутренней и наружной установки.
- Изоляционная конструкция цепей диммирования.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Области применения
- Уличное освещение.
- Архитектурное освещение.
- Освещение промышленных объектов.
- Освещение больших площадей и низких пролетов.
- Прожекторное освещение.
- Применение в условиях категорий опасных зон Class I, Division 2, тип HL.
Описание
Серия XLG-20 — это AC/DC светодиодные драйверы с постоянным током на выходе, рассчитанные на работу от сети 90–305 В переменного тока. Благодаря высокой эффективности до 89% устройство обеспечивает стабильное питание светодиодной нагрузки в широком диапазоне температур окружающей среды при естественном охлаждении конвекцией. Металлический корпус и степень защиты IP67 позволяют использовать изделие как внутри помещений, так и на открытом воздухе.
Драйвер соответствует актуальным требованиям безопасности IEC61347, GB7000.1-2015 и UL8750. Выходная и цепь диммирования выполнены с гальванической развязкой для повышения безопасности при монтаже и эксплуатации. Для модификаций с функцией диммирования предусмотрено управление по технологии 3 в 1: 1–10 В постоянного тока, ШИМ-сигнал 10 В и сопротивление.
Технические параметры
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В; PF ≥ 0,95 при 230 В; PF ≥ 0,91 при 277 В при полной нагрузке |
| Потребляемый ток | 0,3 А при 115 В; 0,2 А при 230 В; 0,2 А при 277 В |
| Пусковой ток | Холодный старт 5 А, длительность 350 мкс, измерение на уровне 50% Ipeak при 230 В; по NEMA 410 |
| Максимальное количество устройств на автоматический выключатель 16 А | 42 штуки для выключателя типа B; 42 штуки для выключателя типа C при 230 В |
| Потребление без нагрузки | Менее 0,5 Вт |
| Пульсации входного тока | Не нормированы в документе отдельно |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Диапазон выходного напряжения | 18–30 В |
| Номинальная выходная мощность | 21 Вт |
| Допуск по выходному току | ±8,0% |
| Диапазон постоянного тока | Стабилизированный режим по току |
| Максимальное напряжение холостого хода | 40 В |
| Пульсации выходного тока | Менее 20% |
| Регулировка линии | Менее ±3% |
| Режим защиты от короткого замыкания | Переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Установочные и переходные процессы | 500 мс, 150 мс при 115 В/230 В, первый холодный пуск |
Модификация XLG-20-M
| Параметр | Значение |
| Тип исполнения | IP67 |
| Функция | I0 fixed |
| Выходной ток | 700 мА |
| Выходное напряжение | 18–30 В |
| Выходная мощность | 21 Вт |
Защита
| Параметр | Значение |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -40 до +80 °C |
| Температура корпуса | Tcase от -40 до +80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | От -40 до +80 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5 G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3,75 кВ переменного тока; I/P–FG: 2,0 кВ переменного тока; O/P–FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 5721,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 747,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | Более 50 000 часов при температуре корпуса около 80 °C или ниже |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC; AS/NZS IEC BS EN/EN61347-1; AS/NZS BS EN/EN61347-2-13; BS EN/EN62384; IP67; GB19510.1; GB19510.14; J61347-1(H29); J61347-2-13(H29); EAC TP TC 004; IS 15885(Part 2/Sec13); KC61347-1; KC61347-2-13 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743, J55015(H29) |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1; класс C при нагрузке не менее 50% |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Радиопомехоустойчивость | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы и всплески | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3 |
| Проводимые помехоустойчивость | BS EN/EN61000-4-6, уровень 4 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 3 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: провал более 95% на 0,5 периода; провал 30% на 25 периодов; прерывание более 95% на 250 периодов |
| Устойчивость к импульсам между линиями и линией-земля | 2 кВ между линиями, 4 кВ линия-земля |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 95 × 63 × 30 мм (Д × Ш × В) |
| Масса | 0,35 кг |
| Тип корпуса | Металлический корпус, степень защиты IP67 |
| Монтаж | Рекомендуется установка в соответствии с инструкцией по монтажу; показано рекомендуемое положение установки |
Упаковка
| Параметр | Значение |
| Упаковка | 24 шт. в упаковке |
| Масса упаковки | 8,88 кг для B-типа; 8,67 кг для blank-типа |
| Объем упаковки | 0,81 куб. фут. для B-типа; 0,81 куб. фут. для blank-типа |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В, номинальном токе и температуре окружающей среды 25 °C.
- Время установки измеряется при первом холодном пуске. Повторные включения и отключения могут увеличивать время установки.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Изделие рассматривается как компонент для установки в конечное оборудование; для конечного изделия требуется повторная оценка ЭМС.
- Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc или TMP, около 80 °C или ниже.
- Для применения в условиях повышенной высоты над уровнем моря требуется снижение температуры окружающей среды: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Изделия, поставляемые для Американских регионов, могут не иметь логотипов CCC/PSE/BIS/KC.
- Для корректной установки и обеспечения влагозащиты необходимо следовать руководству пользователя.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Для соответствия требованиям последнего регламента ErP для осветительных приборов данный светодиодный драйвер может использоваться только за выключателем, без постоянного подключения к сети.
- Если требуется сертификат NOM для Мексики, следует обратиться к представителю MEAN WELL.
- Пульсации выходного тока измеряются при входном напряжении 230 В, полной нагрузке и температуре окружающей среды 25 °C.
Электрическая схема и функции диммирования: для варианта B реализовано диммирование 3 в 1 через выводы DIM+ и DIM− с поддержкой управляющего напряжения 1–10 В, ШИМ-сигнала 10 В и резистивного управления. Минимальный уровень диммирования составляет около 3%, при этом в диапазоне 0–3% выходной ток не определен. Не допускается соединение DIM− с Vo−.
