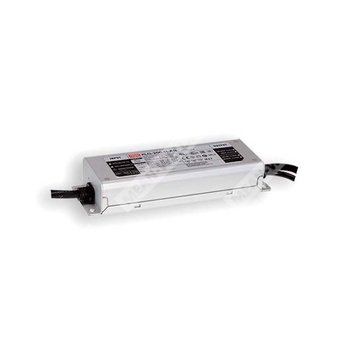

XLG-200-12-A
Особенности
Широкий диапазон входного напряжения 100~305В AC (класс I)
Полная выходная мощность при 70~100% в режиме постоянной мощности
Металлический корпус с классом защиты IP67, подходит для использования на открытом воздухе
Защита от перенапряжения с уровнем 6кВ/4кВ (опционально 10кВ/6кВ)
3-в-1 функция диммирования (плавное выключение и изолированная схема диммирования)
Вариант для Индии (EESL) с защитой от превышения входного напряжения: способен выдерживать входное напряжение 440В AC в течение 48 часов
Защитные функции: защита от перенапряжения, короткого замыкания, перегрузки по току, перегрева
Срок службы более 50 000 часов
Применение
Освещение высотных зданий
Уличное освещение
Прожекторное освещение
Сценическое освещение
Освещение для рыбалки
Освещение для садоводства
Освещение складских и производственных помещений
Источник питания для DMX-систем
Использование типа HL в классах I, раздел 2
Описание
Серия XLG-200 представляет собой импульсный источник питания постоянной мощности 200Вт для светодиодов, работающий в режиме постоянной мощности. XLG-200 функционирует от сети с напряжением 100~305В AC и бывает в различных модификациях с разным номинальным выходным током — от 700мA до 16A. Благодаря высокому КПД (до 94%) и бесвентиляторной конструкции, вся серия способна работать при температуре корпуса от -40℃ до +90℃ в условиях естественной конвекции. Металлический корпус и степень защиты IP67 позволяют использовать эти источники питания как внутри помещений, так и на открытом воздухе. Кроме того, инновационная функция адаптации к окружающим условиям обеспечивает надежное включение светодиодов практически в любых сферах применения светильников. Серия XLG-200 отвечает последним требованиям стандартов IEC61347/GB19510.1 и UL8750 по безопасности. Выходные цепи и цепи диммирования полностью отвечают новым стандартам по изоляции для обеспечения безопасности пользователя и светильника во время монтажа.
Cпецификация
Модель: XLG-200-12-A
Выходные параметры
Напряжение постоянного тока: 12В
Номинальный ток: 16A
Номинальная мощность: 192Вт
Диапазон выходного напряжения: 8.4 ~ 12В
Пульсации и шум (макс.): 150мВ пик-пик
Диапазон подстройки выходного тока: 8 ~ 16A (регулируется только у типа А с помощью встроенного потенциометра)
Нестабильность по входному напряжению: ±3.0%
Нестабильность по нагрузке: ±0.5%
Точность выходного напряжения: ±2%
Время готовности/время нарастания: 500мс, 100мс/230В AC, 1200мс, 100мс/115В AC
Время удержания напряжения: 10мс/230В AC, 10мс/115В AC
Константный режим тока: 8.4 ~ 12В
Потребление при отсутствии нагрузки: <0,5Вт (для стандартной версии)
Защита от короткого замыкания: Только режим прерывистого ограничения нагрузки; Автоматическое восстановление после устранения причины
Защита от перенапряжения: 13.5 ~ 18В, отключение выходного напряжения, восстановление после повторного включения
Защита от перегрева: Отключение выходного напряжения, восстановление после повторного включения
Диапазон рабочей температуры корпуса: Tcase = -40 ~ +90℃
Максимальная температура корпуса: Tcase = +90℃
Входные параметры
Диапазон входного напряжения: 100 ~ 305В AC, 142 ~ 431В DC
Диапазон частоты: 47 ~ 63Гц
Потребляемый ток AC: 2.2А / 115В AC; 1.1A / 230В AC; 0.9А / 277В AC
Пусковой ток: Холодный старт 65A (ширина импульса 550мкс, измерено на 50% Ipeak) при 230В AC; по стандарту NEMA 410
Максимальное количество источников питания на автоматическом выключателе 16A: 3 устройства (выключатель типа B) / 6 устройств (выключатель типа C) при 230В AC
Коэффициент мощности: ≥0,97 при 115В AC, ≥0,95 при 230В AC, ≥0,92 при 277В AC при полной нагрузке
Общее гармоническое искажение: THD< 10% (при нагрузке ≥ 50% для 115/230В AC, при нагрузке ≥ 75% для 277В AC)
Сопротивление изоляции: между входом-выходом, входом-землей, выходом-землей: 100МОм/500В DC (при 25℃ и 70% влажности)
Среда эксплуатации
Диапазон рабочей температуры: Tcase = -40 ~ +90℃ (См. раздел “OUTPUT LOAD vs TEMPERATURE”)
Рабочая влажность: 20 ~ 95% без конденсации
Диапазон температуры и влажности хранения: -40 ~ +80℃, 10 ~ 95%
Температурный коэффициент: ±0.03%/℃ (0 ~ 60℃)
Вибрация: 10 ~ 500Гц, 5G, 12мин./1цикл, проходят по осям X, Y, Z по 72 мин.
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 №250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимый, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Часть 2/Раздел 13) (только для типа XLG-200I); NOM-058-SCFI-2017 (кроме типа Blank); IP67
Испытательное напряжение: Вход-выход: 3,75кВ AC; Вход-земля: 2кВ AC; Выход-земля: 1,5кВ AC
Эмиссия электромагнитных помех (EMC): Соответствие BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1 (Класс C при нагрузке ≥50%), BS EN/EN61000-3-3
Иммунитет к электромагнитным помехам: Соответствует BS EN/EN61547; стойкость к электростатике (уровень 3, 8кВ по воздуху, 4кВ по контакту); радиопомехи - уровень 3; импульсные помехи - уровень 3; помехоустойчивость к импульсам перенапряжения 4кВ линейный/линейный и 6кВ линейный/земля (опция 6К/10К); устойчивость к кондуктивным помехам - уровень 3; магнитное поле - уровень 4; напряжение просадки и прерывания - >95% просадка на 0,5 периода, 30% просадка на 25 периодов, >95% прерывания на 250 периодов
Прочее
MTBF: 2300,1 тыс. часов (Telcordia SR-332, Bellcore); 200,7 тыс. часов (MIL-HDBK-217F при 25℃)
Габариты: 199*63*35,5 мм (Д*Ш*В)
Упаковка: 0,85 кг; 16 шт. / 14,2 кг / 0,75 куб. фута
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. См. раздел "DRIVING METHODS OF LED MODULE" (кроме типа CV).
3. Пульсации измеряются на полосе 20МГц с помощью витой пары длинной 30 см, оконеченной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
4. Отклонения: включают погрешность установки, нестабильность по входному напряжению и нестабильность по нагрузке.
5. Может потребоваться снижение выходной мощности при низких входных напряжениях. Подробности — в разделе “STATIC CHARACTERISTIC”.
6. Время готовности измеряется при первом холодном включении. При повторных включениях это время может увеличиться.
7. Только CE/ENEC/CB доступны для типа CV. Серия XLG-200I не имеет сертификатов UL/CSA.
8. Драйвер рассчитан на работу в составе конечного изделия. Поскольку параметры ЭМС зависят от всей установки, производитель конечной продукции должен повторно подтвердить соответствие директиве EMC (см. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
9. Серия рассчитана на типовой срок службы более 50 000 часов работы при температуре корпуса, измеренной в точке tc (или TMP по стандарту DLC), не выше 75℃.
10. Подробности гарантийных обязательств см. на сайте MEAN WELL http://www.meanwell.com
11. Снижение температуры окружающей среды: 3,5℃ на 1000 м для моделей без вентилятора и 5℃ на 1000 м для моделей с вентилятором при эксплуатации выше 2000 м.
12. Изделия для рынка Америки могут быть без логотипов CCC/PSE/BIS/KC. Для подробной информации обратитесь к представителю MEAN WELL.
13. Для получения инструкций по подключению и вопросам водонепроницаемой установки смотрите руководство пользователя: https://www.meanwell.com/Upload/PDF/LED_EN.pdf
14. Для удовлетворения требований последнего положения ErP для светотехнических приборов этот драйвер может быть использован только после выключателя, не допуская постоянного подключения к сети.
15. Если необходим сертификат NOM (Мексика), обратитесь к представителю MEAN WELL.
16. Для типа A/AB требуется учитывать особенности встраивания для соответствия типу HL.
Основные параметры
Выход: | |
Напряжение постоянного тока | 12V |
Номинальный ток | 16A |
Номинальная мощность | 192W |
Уровень шума на выходе | 150mVp-p |
Время установки, время нарастания | 500ms, 100ms/230VAC, 1200ms, 100ms/115VAC |
Область стабилизированного тока | 8.4~ 12V |
Диапазон регулировки тока | 8 ~ 16A |
Вход: | |
Диапазон входных напряжений | 100 ~ 305VAC 142 ~ 431VDC |
Диапазон частот | 47 - 63Hz |
КПД | 92% |
Пусковой ток | COLD START 65A(twidth=550μs measured at 50% Ipeak) at 230VAC |
Коррекция коэффициента мощности | PF≧0.97 / 115VAC, PF≧0.95 / 230VAC, PF≧0.92 / 277VAC at full load |
Защита: | |
Защита от перенапряжения | Shut down output voltage, re-power on to recover |
Условия окр. среды: | |
Диапазон рабочих температур | Tcase=-40 ~ +90°C |
Рабочая влажность | 20 - 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 60°C) |
Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 ~ +90°C, 10 ~ 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL8750(type”HL”), UL879,CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14; EAC TPTC 004; IP67 approved |
Сопротивление изоляции | l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH |
Прочее: | |
MTBF (Средняя наработка на отказ) | 200.67Khrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 199*63*35.5mm (L*W*H) |
Упаковка | 0.85Kg;16pcs /14.2Kg /0.72CUFT |
Производственный статус | Производится |
