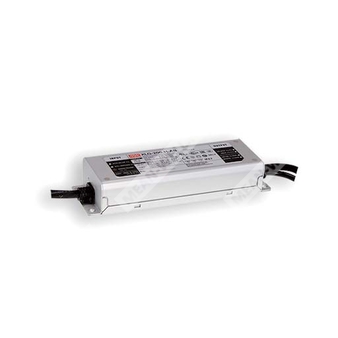

XLG-200-24-A - светодиодный AC/DC драйвер постоянной мощности для питания светодиодных светильников.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия источников питания для светодиодов Mean Well |
| 200 | Номинальная мощность 200 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| A | Исполнение с подстройкой выходного тока встроенным потенциометром |
Краткое назначение
Компонент предназначен для питания светодиодных нагрузок в режиме постоянной мощности с возможностью регулировки выходного тока в пределах, заданных для исполнения A.
Описание
XLG-200-24-A относится к серии XLG-200 — 200-ваттным LED AC/DC драйверам с режимом постоянной мощности. Устройство работает в широком диапазоне входного напряжения 100…305 В AC и предназначено для построения осветительных систем наружного и внутреннего применения. Серия ориентирована на работу с различными светодиодными модулями и обеспечивает высокую эффективность, работу в расширенном температурном диапазоне и высокий уровень защиты корпуса IP67.
Для исполнения A предусмотрена регулировка выходного тока встроенным потенциометром. Для данной серии характерны функции защиты от перенапряжения, перегрузки по току, короткого замыкания и перегрева, а также изоляция цепей управления и выхода для безопасной интеграции в светотехнические изделия.
Области применения
- Освещение небоскрёбов
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Рыболовное освещение
- Светокультура
- Заливное освещение
- Источник питания для DMX
- Исполнение Type HL для применения в Class I, Division 2
Особенности
- Широкий диапазон входного напряжения 100…305 В AC.
- Полная выходная мощность в диапазоне 70…100% режима постоянной мощности.
- Металлический корпус со степенью защиты IP67, пригодный для наружного применения.
- Импульсная защита 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функция диммирования 3 в 1 для AB-исполнения; для A-исполнения — регулировка тока встроенным потенциометром.
- Низкое потребление без нагрузки.
- Защиты: перенапряжение, перегрузка по току, короткое замыкание, перегрев.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
Расшифровка ключевых параметров изделия
| Параметр | Значение |
| Серия | XLG-200 |
| Номинальная мощность | 200 Вт |
| Выходное напряжение | 24 В |
| Исполнение | A |
| Назначение исполнения A | Регулировка выходного тока встроенным потенциометром |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC, 142…431 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Пусковой ток | 65 А, twidth = 550 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление без нагрузки | < 0,5 Вт для стандартного исполнения |
| Перенапряжение по входу | Выдерживает стресс по входному напряжению 440 В AC в течение 48 часов, для версии XLG-200I |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Диапазон постоянного напряжения | 16,8…24 В |
| Номинальный ток | 8,3 А |
| Номинальная мощность | 199,2 Вт |
| Диапазон подстройки тока | 4,15…8,3 А |
| Пульсации и шум | 240 мВ п-p |
| Допуск по напряжению | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1% |
| Рабочий диапазон постоянного тока | 3500…5550 мА |
| Напряжение холостого хода | 27…34 В |
| Рабочий режим | Режим постоянной мощности |
Режимы и регулировка
| Параметр | Значение |
| Регулировка тока | Только для исполнения A, встроенным потенциометром |
| Потребление цепи диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Диапазон сигнала диммирования | 0…10 В DC, ШИМ 10 В, сопротивление |
| Диапазон частоты ШИМ | 100 Гц…3 кГц |
| Замечание по подключению | Не соединять DIM- с Vo- |
Защита
| Параметр | Поведение |
| Перегрузка по току | Для CV-версии — режим hiccup; для остальных типов — hiccup или ограничение постоянного тока, с автоматическим восстановлением после устранения аварии |
| Короткое замыкание | Для CV-версии — режим hiccup; для остальных типов — hiccup или ограничение постоянного тока, с автоматическим восстановлением после устранения аварии |
| Перенапряжение на выходе | 13,5…18 В |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перенапряжение по входу | 320…390 В AC, отключение выхода с автоматическим восстановлением после устранения аварии |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…60 °C |
| Вибростойкость | 10…500 Гц, 5G, по 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +90 °C |
| Ограничение по температуре окружающей среды | В режиме постоянной мощности при номинальном токе максимальная Ta составляет 50 °C при 230 В AC и 40 °C при 110 В AC |
| Примечание по запуску | Ниже 110 В AC при -30 °C возможен повторный запуск в течение 5 с после включения |
Безопасность и ЭМС
| Параметр | Значение |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Эмиссия ЭМС | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3 |
| Устойчивость к быстрым переходным процессам | Уровень 3 |
| Устойчивость к импульсным перенапряжениям | 4 кВ «линия-линия», 6 кВ «линия-земля»; опция 6 кВ/10 кВ |
| Устойчивость к наведённым помехам | Уровень 3 |
| Устойчивость к магнитному полю | Уровень 4 |
| Устойчивость к провалам и прерываниям питания | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Нормативы и сертификация
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13; NOM-058-SCFI-2017; IP67 approved |
| Примечание по UL/CSA | Версия XLG-200I не имеет сертификата UL/CSA |
MTBF
| Показатель | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 2300,1 тыс. ч минимум |
| MTBF по MIL-HDBK-217F (25 °C) | 200,7 тыс. ч минимум |
Габариты и масса
| Параметр | Значение |
| Размеры | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 16 шт. |
| Масса упаковки | 14,2 кг |
| Объём упаковки | 0,75 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Способы управления LED-модулем»; для CV-исполнения примечание не применяется.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12", оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение параметров; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске; повторные включения могут увеличивать время запуска.
- Серия XLG-200I не имеет сертификата UL/CSA.
- Драйвер является компонентом для применения в составе конечного оборудования; ЭМС должна подтверждаться на уровне конечного изделия.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре корпуса, особенно в точке tc/TMP, около 75 °C или ниже.
- Для соответствия требованиям ErP драйвер должен использоваться за выключателем без постоянного подключения к сети.
- Возможны отличия по логотипам CCC/PSE/BIS/KC для продукции, поставляемой на американские рынки.
- Для монтажа и требований IP67 следует руководствоваться пользовательским руководством.
- Для исполнения A/AB необходимо учитывать встроенное применение для соответствия Type HL.
- Для 12 В и 24 В моделей без AB-исполнения.
- Для индийской версии требуется MOQ на производство.
- Требование по входному перенапряжению 440 В AC в течение 48 часов относится к версии XLG-200I.
