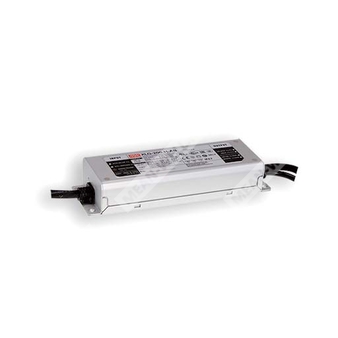

XLG-200-H-A - светодиодный AC/DC драйвер постоянной мощности для систем освещения с регулировкой тока.
Расшифровка партномера
| Обозначение |
Расшифровка |
| XLG |
Серия источников питания Mean Well XLG |
| 200 |
Номинальная мощность 200 Вт |
| H |
Высоковольтная версия с диапазоном тока 3500–5550 мА |
| A |
Исполнение с регулировкой выходного тока встроенным потенциометром |
Описание
XLG-200-H-A — это светодиодный AC/DC драйвер серии XLG-200, работающий в режиме постоянной мощности. Устройство предназначено для питания светодиодных модулей и светильников в системах промышленного и уличного освещения. Для данной модификации характерны высокая эффективность, широкий диапазон входного напряжения, металлический корпус с защитой IP67 и наличие встроенной регулировки выходного тока.
Серия рассчитана на работу от сети переменного тока 100–305 В и обеспечивает стабильную работу в условиях внешней среды, включая применение вне помещений. Для модели XLG-200-H-A предусмотрен диапазон выходного тока, соответствующий высоковольтному варианту исполнения, а регулировка тока доступна только для типа A через встроенный потенциометр.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Режим постоянной мощности с работой на полной мощности в диапазоне 70–100%.
- Выходная мощность 200 Вт.
- Высоковольтное исполнение H.
- Регулировка выходного тока встроенным потенциометром.
- Металлический корпус.
- Степень защиты IP67.
- Защита от перенапряжения, перегрузки по току, короткого замыкания и перегрева.
- Импульсная защита 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Исполнение AB в серии поддерживает диммирование 3 в 1, однако для H-A в документе указана именно регулировка тока через встроенный потенциометр.
- Работа в расширенном температурном диапазоне корпуса.
- Соответствие международным стандартам безопасности и ЭМС.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Освещение для садоводства.
- Зональное освещение больших площадей.
- Источник питания для систем DMX.
- Использование в светильниках класса I, Division 2.
- Использование в Type HL применениях при соответствующем встраивании.
Основные параметры
| Параметр |
Значение |
| Серия |
XLG-200 |
| Модификация |
XLG-200-H-A |
| Тип источника |
Светодиодный AC/DC драйвер постоянной мощности |
| Номинальная мощность |
200 Вт |
| Тип исполнения |
Высоковольтное, с регулировкой тока |
Выход
| Параметр |
Значение |
| Номинальный выходной ток |
3500 мА |
| Диапазон регулировки выходного тока |
1750–5550 мА |
| Выходное напряжение |
27–56 В |
| Напряжение холостого хода, максимальное |
60 В |
| Мощность |
200 Вт |
| Диапазон постоянной мощности |
3500–5550 мА |
| Пульсации выходного тока |
3,0% при нагрузке ≥50% от номинального напряжения |
| Допуск по току |
±5% |
| Режим защиты от перегрузки |
Hiccup или ограничение постоянного тока; восстановление после устранения неисправности |
| Режим защиты от короткого замыкания |
Hiccup или ограничение постоянного тока; восстановление после устранения неисправности |
| Диапазон работы в режиме постоянного тока |
301–360 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
100–305 В AC |
| Диапазон постоянного входного напряжения |
142–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Потребляемый ток |
2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Коэффициент мощности |
Не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД |
93% |
| Пусковой ток |
65 А, длительность 550 мкс, измерено при 50% Ipeak при 230 В AC; соответствует NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Потребление без нагрузки |
<0,5 Вт |
| Время запуска |
500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время удержания |
10 мс при 230 В AC; 10 мс при 115 В AC |
Регулировка и управление
| Параметр |
Значение |
| Способ регулировки |
Встроенный потенциометр |
| Доступность регулировки |
Только для типа A |
| Диммирование |
Для типа AB предусмотрено 3-в-1: 0–10 В DC, 10 В PWM, сопротивление |
| Сигнальный ток источника диммирования |
100 мкА тип. |
| Минимальный уровень диммирования |
Около 8% |
| Частота PWM-сигнала |
100 Гц – 3 кГц |
Защита
| Параметр |
Поведение |
| Перенапряжение на выходе |
13,5–18 В |
| Защита от перегрева |
Выключение выходного напряжения, повторное включение после восстановления |
| Защита от короткого замыкания |
Hiccup или ограничение постоянного тока; автоматическое восстановление |
| Защита от перегрузки по току |
Hiccup или ограничение постоянного тока; автоматическое восстановление |
| Защита от перенапряжения на входе |
Выдерживает воздействие 440 В AC в течение 48 часов для серии XLG-200I |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
От -40 до +90 °C |
| Максимальная температура корпуса |
+90 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения и влажность |
От -40 до +80 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–60 °C |
| Вибростойкость |
10–500 Гц, 5G, 12 мин./цикл, по 72 мин. по осям X, Y, Z |
| Высотная коррекция |
3,5 °C/1000 м для безвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 (type HL), CSA C22.2 No. 250.13-12, EN61347-1, EN61347-2-13, EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (для типа XLG-200I), NOM-058-SCFI-2017, IP67 |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи |
BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Мерцание напряжения |
BS EN/EN61000-3-3 |
| Помехоустойчивость к ЭСР |
Уровень 3, 8 кВ воздух, 4 кВ контакт |
| Помехоустойчивость к ВЧ полю |
Уровень 3 |
| Помехоустойчивость к быстрым переходным процессам |
Уровень 3 |
| Импульсная помехоустойчивость |
4 кВ линия-линия, 6 кВ линия-земля; опция 6 кВ/10 кВ |
| Помехоустойчивость к кондуктивным помехам |
Уровень 3 |
| Помехоустойчивость к магнитному полю |
Уровень 4 |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Механические данные
| Параметр |
Значение |
| Габариты |
199 × 63 × 35,5 мм |
| Масса |
0,85 кг |
| Упаковка |
16 шт. / 14,2 кг / 0,75 куб. фута |
| Корпус |
Металлический, герметичный |
| Монтаж |
Рекомендуемая ориентация указана в документации |
MTBF
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
2300,1 тыс. часов минимум |
| MIL-HDBK-217F при 25 °C |
200,7 тыс. часов минимум |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Для построения схем питания светодиодных модулей следует руководствоваться разделом по методам управления светодиодным модулем.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг.
- Время запуска измеряется при первом холодном старте; повторные включения и выключения могут увеличивать время запуска.
- Драйвер является компонентом, предназначенным для работы в составе конечного оборудования; ЭМС должна подтверждаться повторно на уровне всей установки.
- Тип серии XLG-200I не имеет сертификатов UL/CSA.
- Типы A и AB следует учитывать при встраивании для соответствия применению Type HL.
- Для соответствия требованиям ErP драйвер должен применяться за выключателем, не подключённым постоянно к сети.
- Для применения в условиях повышенной влажности и при обеспечении водозащиты следует руководствоваться руководством пользователя.
- Продукция, поставляемая из регионов Америки, может не иметь логотипов CCC/PSE/BIS/KC.
- Для индийской версии XLG-200I требуется MOQ на производство.
