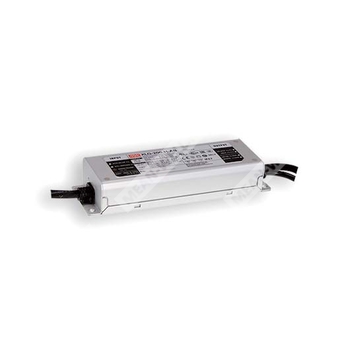

XLG-200-H-AB
XLG-200-H-AB - светодиодный AC/DC драйвер постоянной мощности для питания светодиодных модулей с функцией диммирования.
XLG-200-H-AB — это драйвер светодиодов серии XLG-200 на 200 Вт с режимом постоянной мощности, широким диапазоном входного напряжения, защитами промышленного уровня и 3-в-1 диммированием.
Расшифровка партномера
| Позиция в обозначении | Значение |
| XLG | Серия источников питания для светодиодов |
| 200 | Номинальная мощность 200 Вт |
| H | Высоковольтный выходной диапазон 27–56 В |
| AB | Версия с 3-в-1 диммированием: 0–10 В, ШИМ 10 В и сопротивление |
Описание
Серия XLG-200 представляет собой AC/DC драйверы светодиодов с режимом постоянной мощности. Устройство работает от сети переменного тока 100–305 В и предназначено для питания светодиодных нагрузок в широком диапазоне условий эксплуатации. Для версии H обеспечивается выходной диапазон напряжения 27–56 В, а диапазон установки тока составляет 1750–5550 мА. В исполнении AB предусмотрено встроенное 3-в-1 диммирование, совместимое с сигналами 0–10 В постоянного тока, ШИМ 10 В и сопротивлением.
Корпус выполнен в металлическом исполнении с уровнем защиты IP67, что допускает применение в наружных и промышленных условиях. Серия рассчитана на работу в широком температурном диапазоне, имеет встроенные функции защиты и соответствует требованиям, применимым к светотехническим установкам и промышленным светодиодным системам.
Особенности
- Входное напряжение: 100–305 В AC, класс I.
- Режим постоянной мощности в диапазоне 70–100% от полной нагрузки.
- Выход для версии H: 27–56 В.
- Регулировка выходного тока: 1750–5550 мА.
- 3-в-1 диммирование для версии AB.
- Металлический корпус с защитой IP67.
- Защита от перенапряжения, перегрузки по току, короткого замыкания и перегрева.
- Высокий КПД, до 94% в зависимости от исполнения и условий работы.
- Пассивное охлаждение без вентилятора.
- Сертификация для светотехнических применений промышленного класса.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопромысловое освещение.
- Освещение для садоводства.
- Освещение промышленных залов.
- Источник питания для DMX-систем.
- Применение в светильниках класса I, Division 2.
Основные параметры
| Параметр | Значение |
| Номинальная мощность | 200 Вт |
| Тип преобразователя | AC/DC драйвер светодиодов |
| Режим работы | Постоянная мощность |
| Исполнение | H, AB |
| Корпус | Металлический |
| Степень защиты | IP67 |
| Рабочая температура корпуса | -40…+90 °C |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…60 °C |
| Средняя наработка на отказ | 2300,1 тыс. ч min по Telcordia SR-332; 200,7 тыс. ч min по MIL-HDBK-217F при 25 °C |
| Габариты | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт.; 14,2 кг; 0,75 куб. фута |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 2,2 А / 115 В AC; 1,1 А / 230 В AC; 0,9 А / 277 В AC |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 94% |
| Пусковой ток | 65 А, длительность 550 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартной версии |
| Допустимый входной перенапряжённый режим | Выдерживает 440 В AC в течение 48 часов для версии XLG-200I |
| Максимальное число источников на автомате 16 А | 3 шт. для автоматического выключателя типа B; 6 шт. для типа C при 230 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 27–56 В |
| Постоянный ток | 1750–5550 мА |
| Номинальный ток по умолчанию | 3500 мА |
| Номинальное напряжение при 3500 мА | 56 В |
| Номинальная мощность | 200 Вт |
| Диапазон тока при полной мощности | 3500–5550 мА |
| Диапазон регулировки тока | 1750–5550 мА |
| Пульсации тока | 3,0% при нагрузке ≥50% от номинального напряжения |
| Допуск по току | ±5% |
| Максимальное напряжение холостого хода | 60 В |
| Пуск, время нарастания | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC; 10 мс / 115 В AC |
Защитные функции
| Параметр | Реализация |
| Перегрузка по току | Режим hiccup только для CV-версии; для других версий — hiccup или ограничение постоянного тока; автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup только для CV-версии; для других версий — hiccup или ограничение постоянного тока; автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,5–18 В для 12 В версии; 27–34 В для 24 В версии; выход отключается, восстановление после повторного включения |
| Перегрев | Выход отключается, восстановление после повторного включения |
| Входное перенапряжение | Отключение выхода при превышении порога; автоматическое восстановление после устранения причины |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase: -40…+90 °C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Коэффициент температуры | ±0,03%/°C в диапазоне 0…60 °C |
| Вибростойкость | 10–500 Гц, 5G, 12 мин./цикл, по 72 мин. на осях X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12, EN/EN61347-1, EN/EN61347-2-13, EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (только XLG-200I), NOM-058-SCFI-2017 (кроме Blank type), IP67 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Мерцание напряжения | EN61000-3-3 |
| Иммунитет к ЭСР | EN61000-4-2, уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный |
| Иммунитет к радиочастотному полю | EN61000-4-3, уровень 3 |
| Иммунитет к EFT/Burst | EN61000-4-4, уровень 3 |
| Иммунитет к импульсным помехам | EN61000-4-5, 4 кВ line-line; 6 кВ line-earth, опция 6K/10K |
| Иммунитет к наведённым помехам | EN61000-4-6, уровень 3 |
| Иммунитет к магнитному полю | EN61000-4-8, уровень 4 |
| Иммунитет к провалам и прерываниям напряжения | EN61000-4-11: провал >95% на 0,5 периода; провал 30% на 25 периодов; прерывание >95% на 250 периодов |
Габариты и подключение
| Параметр | Значение |
| Габаритные размеры | 199 × 63 × 35,5 мм |
| Корпус | Металлический, герметичный |
| Ввод сети | AC/L: коричневый; AC/N: синий; FG: зелёно-жёлтый |
| Выход | V+: красный; V-: чёрный |
| Диммирование | DIM+: фиолетовый; DIM-: розовый |
| Рекомендуемое направление монтажа | Указано в монтажной схеме |
| Максимальная температура корпуса | Tc = +90 °C |
Примечания
1. Все параметры, явно не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. См. раздел о методах питания светодиодного модуля. Для CV-версии это не относится.
3. Пульсации и шум измеряются на полосе 20 МГц с использованием пары проводов длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки.
6. Время запуска измеряется при первом холодном старте; повторные включения и выключения могут увеличивать это время.
7. Для CV-версии доступны только сертификаты CE/ENEC/CB. Серия XLG-200I не имеет сертификатов UL/CSA.
8. Для соответствия EMC требования конечное изделие должно проходить повторную квалификацию после интеграции драйвера.
9. Типичный срок службы более 50 000 часов достигается при температуре tc, особенно в контрольной точке tc/TMP, около 75 °C или ниже.
10. Подробности по гарантии приведены на веб-сайте MEAN WELL.
11. Для высот более 2000 м снижение предельной температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
12. Для изделий, поставляемых из регионов Америки, некоторые знаки сертификации могут отсутствовать.
13. Перед применением необходимо учитывать указания по установке и водозащите.
14. Для выполнения требований ErP светильник может применяться только после выключателя, не подключённого постоянно к сети.
15. При необходимости сертификата NOM (Мексика) требуется отдельный запрос к представителю MEAN WELL.
16. Для типов A/AB необходимо учитывать встроенную установку для соответствия применению Type HL.
