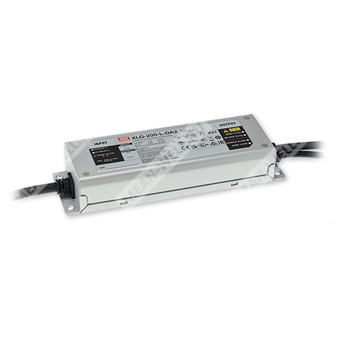

XLG-200-H-DA2 — светодиодный AC/DC драйвер постоянной мощности с интерфейсом DALI-2 для мощного освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLG | Серия источников питания/драйверов MEAN WELL XLG |
| 200 | Номинальная мощность 200 Вт |
| H | Высоковольтная модификация с диапазоном выходного тока для моделей H-типа |
| DA2 | Управление по DALI-2 |
Назначение и общая характеристика
Модель XLG-200-H-DA2 представляет собой светодиодный AC/DC-драйвер мощностью 200 Вт с режимом постоянной мощности и диммированием по DALI-2. Устройство рассчитано на питание от сети переменного тока 100–305 В и предназначено для построения профессиональных светотехнических систем наружного и внутреннего применения, где требуется широкий диапазон входного напряжения, высокая эффективность, гальваническая развязка, защита от перенапряжений и возможность цифрового управления яркостью.
Для версии H-типа характерен расширенный выходной диапазон по току и напряжению, что делает драйвер пригодным для светодиодных модулей повышенного напряжения. Исполнение выполнено в металлическом корпусе с классом защиты IP67, допускающим эксплуатацию в тяжёлых климатических и промышленных условиях.
Свойства и особенности
- Номинальная мощность: 200 Вт.
- Режим постоянной мощности в диапазоне нагрузки 70–100%.
- Интерфейс диммирования DALI-2.
- Минимальный уровень диммирования: 8%.
- Широкий диапазон входного напряжения: 100–305 В AC.
- Высокий КПД: до 94%.
- Металлический корпус.
- Степень защиты: IP67.
- Устойчивость к импульсным перенапряжениям: 6 кВ/4 кВ.
- Встроенная защита от короткого замыкания и перегрева.
- Промышленное исполнение для наружного и внутреннего применения.
- Возможность работы в составе светильников класса I, Division 2 по Type HL.
Области применения
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопромысловое освещение.
- Освещение для садоводства.
- Освещение больших залов и ангаров.
- Type HL для применения в Class I, Division 2.
Описание
Серия XLG-200-DA2 — это светодиодные AC/DC-драйверы с цифровым управлением DALI-2, предназначенные для работы в режиме постоянной мощности. Модель XLG-200-H-DA2 относится к высоковольтному варианту серии и обеспечивает работу с номинальным выходным током 3500 мА при широком диапазоне выходного напряжения, что позволяет использовать её с различными светодиодными сборками.
Конструкция рассчитана на работу от 100 до 305 В AC и обеспечивает стабильную работу в диапазоне температур корпуса от -40 до +90 °C при естественной конвекции. Благодаря высокой эффективности, бесшумной безвентиляторной конструкции и прочному металлическому корпусу устройство подходит для длительной эксплуатации в наружных и промышленных системах освещения.
Выходная и цепь диммирования изолированы в соответствии с актуальными требованиями безопасности. Интерфейс DALI-2 реализован через линии DA+ и DA-. Для версии DA2-A предусмотрен дополнительный источник питания 12 В/250 мА, однако для базовой версии H-DA2 в спецификации он не указан как обязательный.
Расшифровка параметров модели XLG-200-H-DA2
| Параметр | Значение |
|---|
| Серия | XLG-200 |
| Тип | H |
| Функция управления | DALI-2 |
| Номинальная мощность | 200 Вт |
| Номинальный выходной ток | 3500 мА |
| Диапазон выходного тока | 1750–5550 мА |
| Диапазон выходного напряжения | 27–56 В |
| Напряжение холостого хода | 65 В |
Таблица параметров: выход
| Параметр | Значение |
|---|
| Номинальный выходной ток | 3500 мА |
| Номинальная мощность | 200 Вт |
| Диапазон тока в режиме постоянной мощности | 1750–5550 мА |
| Диапазон напряжения | 27–56 В |
| Напряжение холостого хода, максимум | 65 В |
| Диапазон тока регулировки | 1750–5550 мА |
| Пульсации тока | 4,0% от полной нагрузки |
| Допуск по току | ±5% |
| Регулировка тока | Через встроенный потенциометр |
| Область постоянного тока | См. график методов питания светодиодного модуля |
Таблица параметров: вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного постоянного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC на полной нагрузке |
| Входной ток, тип. | 2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Пусковой ток | 75 А, холодный запуск, длительность 400 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт, при отключённом диммировании, только стандартная версия DA2 |
Таблица параметров: защита и устойчивость
| Параметр | Значение |
|---|
| Защита от короткого замыкания | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Снижение нагрузки до 75%, затем до 50%; автоматическое восстановление после устранения неисправности |
| Входное перенапряжение | 320–390 В AC, отключение выходного напряжения при превышении порога с автоматическим восстановлением |
| Устойчивость к перенапряжению сети | Выдерживает 440 В AC в течение 48 часов |
| Импульсная защита | 6 кВ / 4 кВ |
| Электромагнитная устойчивость к ESD | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Устойчивость к радиопомехам | Уровень 3 |
| Устойчивость к EFT/Burst | 4 кВ |
| Устойчивость к выбросам | 4 кВ линия-линия; 6 кВ линия-земля |
| Устойчивость к магнитному полю | Уровень 4 |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Таблица параметров: окружающая среда и эксплуатация
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0…60 °C |
| Дерейтинг по высоте | 3,5 °C на 1000 м для безвентиляторных моделей при высоте свыше 2000 м |
Таблица параметров: безопасность и соответствие
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Стандарты DALI | IEC 62386-101, 102, 207, 251; Device type 6 (DT6) |
| ЭМС излучение | BS EN/EN55015 (CISPR15), GB/T 17743; гармонические токи — BS EN/EN61000-3-2, GB17625.1; фликер — BS EN/EN61000-3-3 |
| ЭМС устойчивость | BS EN/EN61547; BS EN/EN61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11 |
Таблица параметров: изоляция и электрическая прочность
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,8 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Таблица параметров: надёжность, габариты, упаковка
| Параметр | Значение |
|---|
| MTBF | 1747,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 150,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 63 × 35,5 мм |
| Масса упаковки | 0,9 кг |
| Упаковка | 16 шт. / 15 кг / 0,75 CUFT |
Таблица параметров: выходной диапазон серии H
| Параметр | Значение |
|---|
| Модельный диапазон тока | 1750–5550 мА |
| Область рекомендуемой работы | Согласно графику I-V operating area для XLG-200-H-DA2 |
| Граничное напряжение на графике | 27 В, 36 В, 56 В |
| Граничные токи на графике | 1750 мА, 3500 мА, 3700 мА, 5550 мА |
Примечания
- Все параметры, не отмеченные особо, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу по методам питания светодиодного модуля для уточнения области постоянного тока.
- Допуск включает допуск настройки, регулировку по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Подробности приведены в разделе статических характеристик.
- Время запуска измеряется при первом холодном пуске; последующие включения/выключения могут увеличивать его, особенно при высокой внутренней температуре драйвера.
- Согласно IEC 62386-101/102, время запуска следует проверять с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе время запуска будет больше 500 мс.
- Входное перенапряжение относится только к серии XLG-200 I и версиям I без сертификата UL/CSA.
- Для работы на высоте выше 2000 м требуется учёт температурного дерейтинга.
- Для достижения заявленного ресурса срок службы следует оценивать при температуре корпуса Tcase, особенно в точке tc/TMP, не выше 75 °C.
- Для соответствия требованиям ErP данное светодиодное устройство должно применяться за выключателем, не подключённым постоянно к сети.
- Серия должна рассматриваться как встраиваемый компонент для соответствия применению Type HL.
