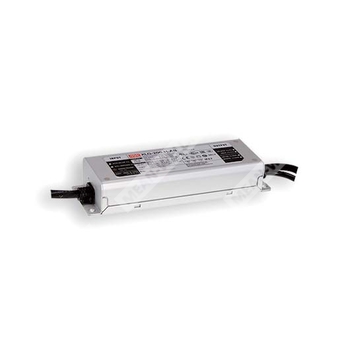

XLG-200-L-A

Особенности

Широкий диапазон входного напряжения 100~305В переменного тока (Класс I)
Полная выходная мощность при 70~100% работы в режиме постоянной мощности
Металлический корпус с классом защиты IP67, подходит для применения на улице
Защита от всплесков напряжения 6кВ/4кВ (опционально 10кВ/6кВ)
3-в-1 функция диммирования (диммирование до нуля и гальваническая развязка)
Версия для Индии (EESL) с защитой по входному перенапряжению выдерживает входное напряжение до 440В переменного тока в течение 48 часов
Функции защиты: OVP/SCP/OCP/OTP
Время наработки на отказ более 50 000 часов

Применение

Освещение небоскрёбов
Уличное освещение
Прожекторное освещение
Сценическое освещение
Освещение для рыбалки
Освещение для садоводства
Освещение производственных помещений
Питание для DMX систем
Исполнение типа HL для использования в классе I, Division 2

Описание

Серия XLG-200 представляет собой 200-ваттный светодиодный AC/DC драйвер, выполненный с поддержкой режима постоянной мощности. XLG-200 работает от сети переменного тока с напряжением 100~305В и включает модели с различным номинальным током от 700 мА до 16 А. Благодаря высокой эффективности до 94% и бесвентиляторной конструкции, вся серия способна работать при температуре корпуса от -40°C до +90°C в условиях свободной циркуляции воздуха. Конструкция с металлическим корпусом и классом защиты IP67 позволяет использовать данную серию как в помещениях, так и на улице. Дополнительно, инновационная адаптация к окружающим условиям позволяет надежно зажигать светодиоды в различных условиях установки светодиодных светильников по всему миру. Серия XLG-200 полностью соответствует последней версии стандартов IEC61347/GB19510.1, а также международным требованиям безопасности UL8750. Выходные цепи и цепи диммирования также полностью соответствуют новым требованиям и построены с использованием гальванической развязки для обеспечения безопасности как пользователя, так и системы светильника при монтаже.

Cпецификация

Модель: XLG-200-L-A

Выходные параметры

Номинальный ток: 700 мА
Номинальная мощность: 200 Вт
Полный диапазон рабочего тока: 700~1050 мА
Диапазон подстройки тока: Регулируется только для типов A/AB (через встроенный потенциометр)
Константный токовой диапазон: 142~285 В
Выходное напряжение без нагрузки (макс.): 300 В
Пульсации тока: 3.0% (при нагрузке ≥ 50% от номинального напряжения)
Точность установки тока: ±5%
Время готовности: 500 мс/230В AC, 1200 мс/115В AC

Входные параметры

Диапазон входного напряжения: 100~305 В переменного тока, 142~431 В постоянного тока
Диапазон частоты: 47~63 Гц
Потребляемый ток AC: 2.2 А / 115В AC, 1.1 А / 230В AC, 0.9 А / 277В AC
Стартовый ток: Холодный старт 65 А (длительность импульса = 550 мкс, измерено при 50% Iпик) на 230 В AC; в соответствии с NEMA 410
Максимальное количество источников питания на автомат выключателя 16А: 3 устройства (автомат типа B) / 6 устройств (автомат типа C) на 230В
Коэффициент мощности (типовой): не менее 0.97 / 115В AC, не менее 0.95 / 230В AC, не менее 0.92 / 277В AC при полной нагрузке
Совокупные гармонические искажения: THD < 10% (при нагрузке ≥ 50% напряжения для 115В/230В AC, ≥ 75% для 277В AC)
Потери в режиме ожидания: менее 0.5 Вт для исполнения AB (диммирование выключено; для стандартной версии)

Параметры защиты

Защита от короткого замыкания: Режим прерывистого ограничения нагрузки или ограничение постоянного тока, автоматическое восстановление после устранения неисправности
Защита от перенапряжения: 320~390 В переменного тока (отключение выходного напряжения при превышении защитного значения по входу, автоматическое восстановление после устранения неисправности)
Защита от превышения температуры: Отключение выходного напряжения, повторное включение восстанавливает работу
Защита от повышенного выходного напряжения: 81~85 В
Защита от превышения входного напряжения: Способен выдержать входное напряжение до 440В AC в течение 48 часов (только для серии XLG-200I)

Условия эксплуатации

Максимальная температура корпуса: Tcase = +90°C
Рабочая температура: Tcase = -40 ~ +90°C (см. раздел "Выходная нагрузка в зависимости от температуры")
Рабочая влажность: 20~95% относительной влажности, без конденсации
Температура и условия хранения: -40 ~ +80°C, 10~95% относительной влажности, без конденсации
Температурный коэффициент: ±0.03%/°C (0~60°C)
Вибрация: 10~500 Гц, 5G, 12 мин/цикл, на протяжении 72 мин вдоль осей X, Y, Z

Безопасность и ЭМС

Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 No. 250.13-12; BS EN/ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (независимое исполнение), BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part2/Sec13) (только для XLG-200I); NOM-058-SCFI-2017 (кроме исполнения Blank); IP67 одобрено
Испытательное напряжение: Вход-выход: 3.75 кВ переменного тока / Вход-корпус: 2 кВ переменного тока / Выход-корпус: 1.5 кВ переменного тока
Сопротивление изоляции: Вход-выход, вход-корпус, выход-корпус: 100 МОм (500В DC / 25°C / 70% RH)
ЭМС эмиссия: Соответствие стандартам EN55015, EN61000-3-2 Класс C (при нагрузке ≥ 50%); EN61000-3-3
ЭМС помехоустойчивость: EN61000-4-2 (ESD), EN61000-4-3 (излучение), EN61000-4-4 (EFT/Burst), EN61000-4-5 (импульс), EN61000-4-6 (проведённые помехи), EN61000-4-8 (магнитное поле), EN61000-4-11 (провалы напряжения и перерывы)

Прочее

MTBF: 2300.1 тыс. часов по Telcordia SR-332 (Bellcore); 200.7 тыс. часов по MIL-HDBK-217F (25°C)
Габариты: 199 x 63 x 35.5 мм (Д x Ш x В)
Упаковка: 0.85 кг; 16 шт. / 14.2 кг / 0.75 куб. фута

Примечания

1. Все параметры, не указанные особо, измеряются при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25°C.
2. См. раздел “Методы управления светодиодными модулями”.
3. Может понадобиться понижение параметров при низких входных напряжениях. Подробности см. в разделе “Статическая характеристика”.
4. Время готовности измеряется при первом холодном запуске. Включение/выключение блока может привести к увеличению времени готовности.
5. Серия XLG-200I поставляется без сертификатов UL/CSA.
6. Драйвер рассматривается как компонент, эксплуатируемый в составе конечного оборудования. Поскольку ЭМС зависит от всей установки, производитель оборудования должен повторно подтвердить соответствие EMC для полной установки.
7. Эта серия соответствует типичному сроку службы более 50 000 часов работы при Tcase, особенно в точке tc (или TMP, согласно DLC), не выше 75°C.
8. Дополнительную информацию по условиям гарантии см. на сайте MEAN WELL.
9. При эксплуатации выше 2000 м рекомендуется понижение: на 3,5°C/1000 м для бесвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
10. Для выполнения требований ErP последних редакций источник питания должен использоваться только за выключателем и не должен быть постоянно подключён к сети.
11. Продукты, поступающие из регионов Америки, могут не иметь маркировки CCC/PSE/BIS/KC. Для подробностей обращайтесь к представителю MEAN WELL.
12. Все технические рекомендации, а также правила монтажа и инструкции по обеспечению влагозащиты смотрите в руководстве пользователя:
https://www.meanwell.com/Upload/PDF/LED_EN.pdf
13. Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12", с параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ.
14. Для выполнения требований последних нормативов ErP, этот источник питания можно использовать только за выключателем, без постоянного подключения к электросети.
15. Для получения сертификата NOM (Мексика) обращайтесь к официальному представителю MEAN WELL.
16. Для применения типа HL при исполнении A/AB необходимо учитывать встроенное использование.
