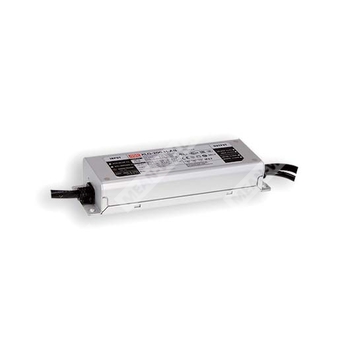

XLG-200-L-AB

Особенности

Широкий диапазон входного напряжения 100~305В AC (Класс I)
Полная выходная мощность при 70~100% работы в режиме постоянной мощности
Металлический корпус с IP67, подходит для использования на улице
Защита от импульсных перенапряжений 6кВ/4кВ (опционально 10кВ/6кВ)
3-в-1 функция диммирования (приглушение до полного отключения и изолированное исполнение)
Индийская версия (EESL) с защитой от превышения входного напряжения выдерживает до 440В AC в течение 48 часов
Функции защиты: OVP/ SCP/ OCP/ OTP

Применение

Освещение небоскрёбов
Уличное освещение
Прожекторное освещение
Сценическое освещение
Освещение для рыболовства
Освещение для растениеводства
Освещение промышленных помещений
Источник питания DMX
Тип HL для использования в классе I, раздел 2

Описание

Серия XLG-200 — это 200Вт LED AC/DC-драйверы, работающие в режиме постоянной мощности. XLG-200 работает от 100~305В AC и предлагает модели с различным номинальным током рабочего режима в диапазоне от 700мА до 16А. Благодаря высокой эффективности до 94% и бесвентиляторной конструкции, вся серия способна работать при температуре корпуса от -40℃ до +90℃ при естественном охлаждении. Металлический корпус и степень защиты IP67 позволяют применять данную серию как в помещениях, так и на улице. Инновационная способность к адаптации к окружающей среде позволяет надёжно освещать светодиодные источники во всех типах условий и местах установки LED светильников по всему миру. Серия XLG-200 полностью соответствует последним требованиям IEC61347/GB19510.1 и UL8750 по безопасности. Цепи выхода и диммирования полностью соответствуют новым нормам по изоляции для обеспечения безопасности пользователя и светильников при монтаже.

Cпецификация

Модель: XLG-200-L-AB

Выходные параметры

Номинальный ток: 700мА
Номинальная мощность: 200Вт
Полный диапазон рабочего тока: 700–1050мА
Выходное напряжение без нагрузки (макс.): 300В
Регулировка тока: Подстройка для типов A/AB — только (через встроенный потенциометр)
Диапазон регулировки тока: 350–1050мА
Пульсации тока: 3.0% (при загрузке ≥50% номинального напряжения)
Точность по току: ±5%
Время готовности: 500мс/230В AC, 1200мс/115В AC
Диапазон рабочего напряжения: 142–285В
Рабочая частота: 47~63Гц
Регулировка по входному напряжению: ±0.5%
Регулировка по нагрузке: ±1%
КПД (типовое значение): 94%

Входные параметры

Универсальный диапазон входного напряжения: 100~305В AC, 142–431В DC
Потребляемый ток AC: 2.2A / 115В AC, 1.1A / 230В AC, 0.9A / 277В AC
Пусковой ток (INRUSH CURRENT): Холодный старт 65A (ширина импульса 550мкс, замер на 50% пикового тока) при 230В AC; согласно NEMA 410
Максимальное количество блоков питания на автомат 16А: 3 блока (автомат тип B) / 6 блоков (автомат тип C) при 230В AC
Эффективность (KПД): 94%
Коэффициент мощности (PF): PF≥0.97/115В AC, PF≥0.95/230В AC, PF≥0.92/277В AC при полной нагрузке
Полная гармоническая составляющая (THD): THD < 10% (при нагрузке ≥50% для 115/230В AC, при нагрузке ≥75% для 277В AC)
Потребление энергии в режиме ожидания: Меньше 0.5Вт для AB-типа (при выключенном диммировании, стандартная версия)
Ток утечки: <0.75мА / 277В AC

Функции защиты

Защита от короткого замыкания: Режим прерывистого ограничения или постоянного ограничения по току, автоматическое восстановление после устранения неисправности
Защита от перенапряжения: 320 ~ 390В AC (отключение выходного напряжения при превышении защитного значения, автоматическое восстановление)
Защита от перегрева: Отключение выходного напряжения, повторное включение для восстановления
Входное перенапряжение: Может выдерживать стресс напряжения 440В AC в течение 48 часов (только серия XLG-200I)

Климатические и механические параметры

Рабочая температура корпуса (Tcase): -40~+90℃ (см. график "Зависимость выходной мощности от температуры")
Рабочая влажность: 20~95% RH, без конденсации
Температурный коэффициент: ±0.03%/℃ (0~60℃)
Температура и влажность хранения: -40~+80℃, 10~95% RH, без конденсации
Вибрация: 10~500Гц, 5G, 12 мин/1 цикл, по 72 мин вдоль осей X, Y, Z
MTBF: 230,0 тыс. ч мин. по Telcordia SR-332 (Bellcore); 200,7 тыс. ч мин. MIL-HDBK-217F (25℃)
Габариты: 199×63×35,5 мм (Д×Ш×В)
Упаковка: 0,85 кг; 16 шт./14,2 кг/0,75 куб. фут.

Стандарты безопасности и электромагнитная совместимость

Испытательное напряжение: Вход–выход: 3,75кВ AC; вход–корпус: 2кВ AC; выход–корпус: 1,5кВ AC
Сопротивление изоляции: Вход–выход, вход–корпус, выход–корпус: 100МОм/500В DC, 25℃/70% RH
Стандарты безопасности: UL8750 (тип “HL”), CSA C22.2 № 250.13-12; BS EN/ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимый, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Part2/Sec13) (только для XLG-200I); NOM-058-SCFI-2017 (кроме Blank типа); IP67
Эмиссия ЭМИ: Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Класс C (при нагрузке ≥50%); BS EN/EN61000-3-3
Электромагнитная совместимость — помехоустойчивость: BS EN/EN61000-4-2 (ESD) — уровень 3, 8кВ по воздуху; уровень 2, 4кВ контакт; BS EN/EN61000-4-3 (радиочастотные), уровень 3; BS EN/EN61000-4-4 (импульсные помехи), уровень 3; BS EN/EN61000-4-5 (перенапряжения), 4кВ между линиями, 6кВ линия–земля (опция 6К/10К); BS EN/EN61000-4-6, уровень 3; BS EN/EN61000-4-8, уровень 4; BS EN/EN61000-4-11 (провалы напряжения и прерывания): >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов.
BS EN/EN61547: Светотехническое оборудование — стандартная помехоустойчивость

Примечания

1. Все параметры, не указанные особо, измеряются при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. См. раздел "Способы управления LED-модулями" (кроме CV-типа).
3. Возможно снижение выходных характеристик при низких входных напряжениях. Подробно см. “Статические характеристики”.
4. Время готовности измеряется при первом холодном включении. При повторном включении-выключении возможно увеличение времени.
5. Серия XLG-200I не имеет сертификатов UL/CSA.
6. Драйвер является компонентом и должен испытываться вместе с конечным оборудованием. С точки зрения ЭМС производитель конечного оборудования должен подтверждать соответствие Директиве ЭМС для всей системы.
7. Данная серия соответствует типичной наработке на отказ свыше 50,000 часов при температуре корпуса (точка tc, либо TMP по DLC) не выше 75℃.
8. См. гарантийные условия на сайте MEAN WELL: http://www.meanwell.com
9. При использовании выше 2000м (6500 футов) снижение раб. температуры: -3,5℃/1000м без вентилятора, -5℃/1000м с вентилятором.
10. Для соответствия требованиям последних регламентов ErP по освещению этот драйвер можно использовать только за выключателем и не подключать постоянно к питающей сети.
11. Продукция для Америки может не иметь знаков CCC/PSE/BIS/KC. Обратитесь к официальному представителю MEAN WELL.
12. Для примечаний по применению и особенностей монтажа с учётом влагозащищённости ознакомьтесь с руководством пользователя: https://www.meanwell.com/Upload/PDF/LED_EN.pdf
13. Пульсации измеряются при полосе пропускания 20МГц, используя скрученные пары 12” с параллельно подключёнными конденсаторами 0,1мкФ и 47мкФ.
14. Для соответствия последним требованиям по энергетической эффективности для светильников этот драйвер может использоваться только за выключателем, без постоянного подключения к сети.
15. Для получения сертификата NOM (Мексика) обратитесь к представителю MEAN WELL.
16. Для типов A/AB — требуется учитывать встраиваемое применение для соответствия HL.
