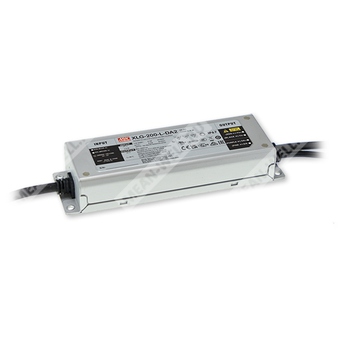

XLG-200-L-DA2 - светодиодный AC/DC драйвер постоянной мощности с управлением DALI-2 для LED-систем.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | XLG | Семейство светодиодных AC/DC драйверов Mean Well |
| Номинальная мощность | 200 | 200 Вт |
| Исполнение по выходу | L | Низковольтная версия, диапазон постоянной мощности 700–1050 мА, напряжение 142–285 В |
| Функция управления | DA2 | Диммирование DALI-2 |
Общее назначение
XLG-200-L-DA2 — это 200-ваттный светодиодный AC/DC драйвер с режимом постоянной мощности и интерфейсом DALI-2, предназначенный для питания и диммирования промышленных и уличных LED-светильников.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC (класс I).
- Режим полной мощности в диапазоне нагрузки 70–100% при работе в режиме постоянной мощности.
- Металлический корпус со степенью защиты IP67, пригодный для наружного применения.
- Защита от импульсных перенапряжений 6 кВ / 4 кВ.
- Диммирование по DALI-2 с минимальным уровнем 8%.
- Встроенный потенциометр для регулировки выходного тока.
- Индия (версия EESL) с защитой от перенапряжения на входе может выдерживать стресс по входному напряжению 440 В AC в течение 48 часов.
- Функции защиты: короткое замыкание и перегрев.
- Срок службы: более 50 000 часов.
Области применения
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопромысловое освещение.
- Освещение для садоводства.
- Освещение складов и ангаров.
- Светильники типа HL для применения в Class I, Division 2.
Описание
Серия XLG-200-DA2 представляет собой светодиодные AC/DC драйверы мощностью 200 Вт с режимом постоянной мощности и функцией диммирования DALI-2. Линейка рассчитана на питание от сети 100–305 В AC и включает исполнения с различными диапазонами номинального выходного тока. Для версии XLG-200-L-DA2 характерен диапазон 700–1050 мА и диапазон выходного напряжения 142–285 В.
Благодаря КПД до 94% и безвентиляторной конструкции драйвер может работать в широком диапазоне температур корпуса при естественной конвекции. Металлический корпус и степень защиты IP67 обеспечивают пригодность изделия как для внутреннего, так и для наружного применения. Изолированные цепи выхода и управления соответствуют требованиям современных норм безопасности, что повышает безопасность светильника и пользователя при монтаже и эксплуатации.
Параметры
Выход
| Номинальный ток | 700 мА |
| Номинальная мощность | 200 Вт |
| Диапазон тока при полной мощности | 700–1050 мА |
| Диапазон регулировки выходного тока | 350–1050 мА |
| Диапазон постоянной мощности | 142–285 В |
| Максимальное выходное напряжение холостого хода | 320 В |
| Диапазон постоянного тока | 700–1050 мА |
| Пульсации выходного тока | 4,0% при полной нагрузке |
| Допуск по току | ±5% |
| Вспомогательный выход постоянного тока | 12 В @ 250 мА, допуск ±10%, пульсации 200 мВп-п |
Вход
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного напряжения по постоянному току | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Типичный коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC на полной нагрузке |
| Типичный входной ток | 2,2 А / 115 В AC; 1,1 А / 230 В AC; 0,9 А / 277 В AC |
| Пусковой ток | 75 А, длительность импульса 400 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| КПД | 94% |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании, только стандартная версия DA2 |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC |
Защита
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение нагрузки до 75%, затем до 50%; автоматическое восстановление после устранения неисправности |
| Входное перенапряжение | 320–390 В AC, выход отключается при превышении порога и восстанавливается автоматически после нормализации |
| Импульсная защита | 6 кВ / 4 кВ |
Электрические характеристики и режимы
| Коэффициент температурной нестабильности | ±0,06%/°C (0…60°C) |
| Диапазон рабочей температуры корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Диапазон рабочей влажности | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80°C, 10–95% RH без конденсации |
| Вибростойкость | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Выдерживаемое напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ; O/P–FG: 1,8 кВ |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| THD | <10% при нагрузке ≥50% на 115/230 В AC, при нагрузке ≥75% на 277 В AC |
| Разброс параметров | ±5% |
Диммирование
| Интерфейс | DALI-2 |
| Подключение | Сигнал DALI подается между DA+ и DA- |
| Группы и адреса | 16 групп и 64 адреса |
| Начальный уровень | 8% выходной мощности |
Стандарты и соответствие
| Безопасность | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Стандарты DALI | IEC62386-101, 102, 207, 251; Device type 6 (DT6) |
| ЭМС, излучение | BS EN/EN55015 (CISPR15), GB/T 17743 |
| ЭМС, гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| ЭМС, фликер напряжения | BS EN/EN61000-3-3 |
| ЭМС, помехоустойчивость | BS EN/EN61547 |
Испытания на помехоустойчивость
| Электростатический разряд | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Излучаемое ВЧ-поле | Уровень 3 |
| Быстрые импульсные помехи | Уровень 4 |
| Импульсное перенапряжение | 4 кВ линия-линия, 6 кВ линия-земля |
| Кондуктивные помехи | Уровень 2 |
| Магнитное поле промышленной частоты | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Порог по гармоникам | Класс C при нагрузке ≥50% |
MTBF
| MTBF | 1747,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 150,1 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Габаритные размеры
| Размеры | 199 × 63 × 35,5 мм (Д × Ш × В) |
| Допуск | ±1 мм |
| Номер корпуса | 244A |
Упаковка
| Масса одной единицы | 0,9 кг |
| Количество в упаковке | 16 шт. |
| Масса упаковки | 15 кг |
| Объём упаковки | 0,75 CUFT |
Примечания
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C. |
| 2 | См. раздел «Методы питания светодиодного модуля». |
| 3 | Допуск включает начальный допуск, регулирование по линии и регулирование по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение мощности. См. раздел «Статическая характеристика». |
| 5 | Время установки измеряется при первом холодном запуске. Повторные включения/выключения могут увеличивать это время, особенно при высокой внутренней температуре драйвера. |
| 6 | На основании IEC 62386-101/102 время установки необходимо проверять с DALI-контроллером, поддерживающим функцию включения питания DALI; в противном случае время установки будет более 500 мс. |
| 7 | Защита от входного перенапряжения относится только к серии XLG-200 I; серия I не имеет сертификации UL/CSA. |
| 8 | ЭМС-показатели зависят от условий конечной установки; конечный производитель должен повторно подтверждать соответствие ЭМС для всей системы. |
| 9 | При высоте эксплуатации более 2000 м снижение температуры окружающей среды составляет 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором. |
| 10 | Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP), около 75°C или ниже. |
| 11 | Для удовлетворения требований ErP данный LED-драйвер должен использоваться только за выключателем, без постоянного подключения к сети. |
| 12 | Серия должна быть встроена с учетом требований применения Type HL. |
