XLG-200I-12-A

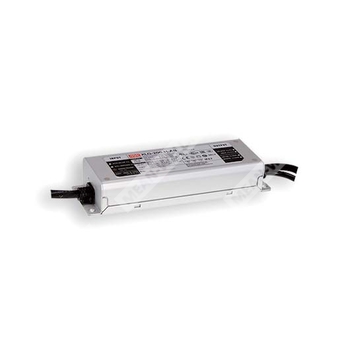

XLG-200I-12-A - светодиодный AC/DC драйвер постоянной мощности 200 Вт для питания LED-модулей с регулируемым током и изоляцией.
Расшифровка партномера
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 200 | Номинальная мощность 200 Вт |
| I | Индийская версия с защитой от перенапряжения на входе |
| 12 | Номинальное выходное напряжение 12 В |
| A | Исполнение A с регулировкой выходного тока встроенным потенциометром |
Назначение и общая характеристика
XLG-200I-12-A представляет собой импульсный светодиодный AC/DC драйвер серии XLG-200, работающий в режиме постоянной мощности. Устройство рассчитано на питание светодиодных нагрузок от сети переменного тока широкого диапазона и обеспечивает стабильную работу в составе промышленных и уличных светотехнических систем.
Для данной версии характерны: выход 12 В, регулировка тока встроенным потенциометром, высокая эффективность, полностью герметичный металлический корпус, степень защиты IP67, гальваническая развязка цепей управления и выхода, а также расширенные защитные функции.
Особенности
- Широкий диапазон входного напряжения: 100…305 В AC.
- Режим постоянной мощности в рабочем диапазоне нагрузки 70…100%.
- Исполнение типа HL для применения в светильниках класса I, Division 2.
- Металлический корпус со степенью защиты IP67.
- Защита от импульсных перенапряжений: 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- 3-в-1 диммирование для AB-исполнения; для A-исполнения — регулировка тока встроенным потенциометром.
- Полная мощность на участке 70…100% в режиме постоянной мощности.
- Защиты: от перенапряжения, короткого замыкания, перегрузки по току, перегрева.
- Срок службы более 50 000 часов при заданных условиях температуры корпуса.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыбоводства и рыболовных комплексов.
- Освещение для теплиц и агротехники.
- Освещение складов и промышленных зон.
- Питание DMX-систем.
- Применение в светильниках типа HL для класса I, Division 2.
Описание
Серия XLG-200I-12-A — это 200-ваттный светодиодный AC/DC-драйвер с постоянной мощностью, ориентированный на работу в сетях 100…305 В AC. Устройство предназначено для питания светодиодных модулей и позволяет использовать режим постоянного тока либо постоянного напряжения в зависимости от конфигурации системы. Для модели XLG-200-12 рабочий диапазон напряжения составляет 8,4…12 В, а номинальный выходной ток — 16 А.
Благодаря высокой типовой эффективности, достигать которой серия может до 92% для 12-вольтовой версии, драйвер характеризуется низкими тепловыми потерями и пригоден для эксплуатации в условиях свободной конвекции. Диапазон температуры корпуса составляет от -40 до +90 °C, при этом максимальная температура корпуса ограничена значением +90 °C. Конструкция рассчитана на применение как внутри помещений, так и на открытом воздухе.
Версия I предназначена для рынка Индии и предусматривает защиту от перенапряжения на входе. В документации указано, что изделие способно выдерживать стресс по входному напряжению 440 В AC в течение 48 часов. Исполнение A допускает регулировку выходного тока встроенным потенциометром. Для 12-вольтовой версии без AB-исполнения диммирование не предусмотрено.
Выходная и диммирующая цепи выполнены с изоляцией, что повышает безопасность системы освещения при монтаже и эксплуатации. Устройство соответствует актуальным требованиям безопасности и EMC для светотехнического оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия |
| 200 | Номинальная мощность 200 Вт |
| I | Индийская версия |
| 12 | Выходное напряжение 12 В |
| A | Регулировка тока встроенным потенциометром |
Выходные параметры
| Номинальное выходное напряжение | 12 В |
| Диапазон напряжения постоянного тока | 8,4…12 В |
| Номинальный выходной ток | 16 А |
| Номинальная мощность | 192 Вт |
| Диапазон регулировки тока | 8…16 А |
| Допуск по напряжению | ±3,0% |
| Допуск по току | ±5% |
| Пульсации тока | 3,0% при нагрузке ≥50% от номинального напряжения |
| Напряжение холостого хода | 13,5…18 В |
Входные параметры
| Диапазон входного напряжения | 100…305 В AC, 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC при полной нагрузке |
| Коэффициент искажений | THD < 10% при нагрузке ≥50% на 115/230 В AC и ≥75% на 277 В AC |
| Потребляемый ток AC | 2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Пусковой ток | 65 А, длительность 550 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартной версии |
| Защита от перенапряжения на входе | Для версии I: выдерживает 440 В AC в течение 48 часов |
Эксплуатационные характеристики
| Рабочая температура корпуса | -40…+90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибростойкость | 10…500 Гц, 5 G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Максимальная температура корпуса | +90 °C |
| Диапазон температуры окружающей среды при постоянной мощности | До 50 °C при 230 В AC и до 40 °C при 110 В AC |
Защита
| Перегрузка по току | 110…160% для CV-версии, 95…108% для остальных типов |
| Режим защиты при перегрузке | Hiccup или ограничение постоянного тока; восстановление автоматически после устранения причины |
| Короткое замыкание | Hiccup mode или ограничение постоянного тока; автоматическое восстановление |
| Перенапряжение | 13,5…18 В |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
ЭМС и электрическая прочность
| Электромагнитная совместимость по излучению | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%, BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| EFT/пачки импульсов | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия, 6 кВ линия-земля, опция 6 кВ/10 кВ |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, размеры и упаковка
| MTBF | 2300,1 тыс. часов по Telcordia SR-332 (Bellcore); 200,7 тыс. часов по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт. в упаковке; 14,2 кг; 0,75 куб. фута |
Технические условия по монтажу и подключению
Выводы сети: AC/L — коричневый, AC/N — синий, FG — жёлто-зелёный. Выводы нагрузки: V+ — красный, V- — чёрный. Для AB-исполнения дополнительно присутствуют DIM+ — фиолетовый и DIM- — розовый.
Рекомендуемое направление монтажа приведено в документации; при установке необходимо обеспечивать допустимый теплоотвод и соблюдение требований по температуре корпуса в точке tc.
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Следует обращаться к разделу «Методы питания светодиодного модуля». |
| 3 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика». |
| 4 | Время установления измерено при первом холодном включении; повторные включения/выключения могут увеличивать это время. |
| 5 | Для XLG-200I отсутствует сертификат UL/CSA. |
| 6 | Изделие рассматривается как компонент для применения в конечном оборудовании; требования EMC должны проверяться в составе конечной установки. |
| 7 | Серия соответствует типичному сроку службы более 50 000 часов при температуре tc, особенно в точке tc (или TMP, для DLC), около 75 °C или ниже. |
| 8 | Следует обращаться к заявлению о гарантии на сайте MEAN WELL. |
| 9 | Для высоты более 2000 м применимо снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 10 | Для соблюдения требований последнего регламента ErP драйвер может применяться только после выключателя, не соединённого постоянно с сетью. |
| 11 | Изделия, поставляемые в регион Америк, могут не иметь маркировок CCC/PSE/BIS/KC. |
| 12 | По вопросам водозащитного монтажа и особенностям применения IP67 следует обращаться к руководству пользователя. |
| 13 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ. |
| 14 | Для выполнения требований ErP светильник должен подключаться через выключатель, без постоянного соединения с сетью. |
| 15 | Для получения сертификата NOM (Мексика) требуется обращение к представителю MEAN WELL. |
| 16 | Для типов A/AB необходимо учитывать встроенное применение для соответствия типу HL. |
Сведения по классификации и сертификатам
Серия соответствует международным требованиям безопасности IEC61347/GB19510.1 и UL8750. Для версии I указан стандарт IS 15885 (Part 2/Sec 13). Конструкция предусматривает изолированные выходные и диммирующие цепи, что повышает электробезопасность конечного светотехнического устройства.
