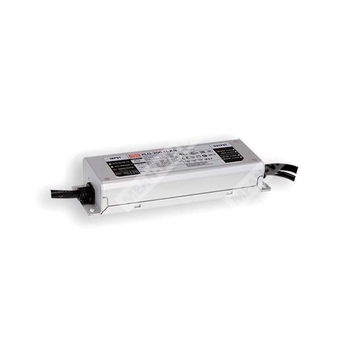

XLG-200I-24-A - светодиодный AC/DC драйвер с постоянной мощностью и регулировкой тока для промышленных и наружных светильников.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 200 | Номинальная мощность 200 Вт |
| I | Исполнение для Индии, версия с защитой от перенапряжения на входе |
| 24 | Номинальное выходное напряжение 24 В |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Назначение и общая характеристика
XLG-200I-24-A — это герметизированный светодиодный AC/DC драйвер серии XLG-200, предназначенный для питания светодиодных нагрузок в режиме постоянной мощности и постоянного тока. Устройство рассчитано на работу от широкого диапазона сетевого напряжения 100–305 В AC и применяется в уличных, архитектурных, промышленных и прочих осветительных установках, включая системы с жесткими условиями эксплуатации. Конструкция выполнена в металлическом корпусе со степенью защиты IP67 и ориентирована на эксплуатацию вне помещений. Для версии I предусмотрена устойчивость к входному перенапряжению до 440 В AC в течение 48 часов.
Особенности
- Входной диапазон 100–305 В AC, класс I.
- Работа в режиме постоянной мощности с полной отдачей в диапазоне 70–100% нагрузки.
- Постояннотоковый выход с регулируемым током для исполнения A.
- Металлический корпус, степень защиты IP67.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функции защиты: от перенапряжения, от короткого замыкания, от перегрузки по току, от перегрева.
- Высокая эффективность до 94%.
- Диапазон температуры корпуса: от -40 до +90 °C.
- Совместимость с требованиями IEC 61347 / GB 19510.1 и UL 8750.
- Предусмотрено изолированное диммирование 3-в-1 только для исполнения AB; для данного партномера A используется регулировка тока встроенным потенциометром.
Применение
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопромысловое освещение.
- Освещение для садоводства.
- Светильники типа bay lighting.
- Источник питания для систем DMX.
- Применение в светильниках класса I, Division 2.
Основные параметры
| Параметр | Значение |
| Номинальная мощность | 200 Вт |
| Номинальный выходной ток | 700 мА |
| Полный диапазон тока при полной мощности | 700–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Номинальное выходное напряжение | 24 В |
| Диапазон постоянного напряжения | 16,8–24 В |
| Диапазон постоянного тока | 700–1050 мА |
| Порог холостого хода | 30 В |
| Открытое выходное напряжение, максимум | 61–85 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC, не менее 0,95 при 230 В AC, не менее 0,92 при 277 В AC при полной нагрузке |
| Потребляемый ток AC, тип. | 2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Пусковой ток, тип. | 65 А, длительность 550 мкс, измерено при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартной версии |
| Потребление в режиме ожидания | <0,5 Вт для исполнения AB при отключенном диммировании |
| Устойчивость к перенапряжению на входе | 440 В AC в течение 48 часов для серии XLG-200I |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Диапазон напряжения при постоянной мощности | 16,8–24 В |
| Выходная мощность | 199,2 Вт |
| Диапазон рабочего тока | 700–1050 мА |
| Ток по умолчанию | 8,3 А |
| Регулировка тока | 350–1050 мА для исполнения A/AB |
| Пульсации и шум, макс. | 240 мВ пик-пик |
| Допуск по напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| Допуск по току | ±5% |
| Пульсации тока | 3,0% при нагрузке ≥50% от номинального напряжения |
Защита
| Параметр | Значение |
| Перегрузка по току | Для CV-типа: 110–160%; для остальных типов: 95–108% |
| Режим при перегрузке по току | Hiccup или ограничение постоянным током; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup или ограничение постоянным током; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5–18 В |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Перенапряжение на входе | 320–390 В AC; отключение выходного напряжения при превышении порога, автоматическое восстановление |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1; класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Иммунитет к электростатическим разрядам | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Иммунитет к радиочастотному полю | Уровень 3 |
| Иммунитет к EFT/Burst | Уровень 3 |
| Иммунитет к импульсным перенапряжениям | 4 кВ линия-линиия, 6 кВ линия-земля, опция 6K/10K |
| Иммунитет к кондуктивным помехам | Уровень 3 |
| Иммунитет к магнитному полю | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывание на 250 периодов |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5 G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Макс. температура корпуса при работе | Tcase = +90 °C |
| Рабочая высота | Требуется снижение мощности: 3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 2300,1 тыс. часов минимум |
| MTBF по MIL-HDBK-217F | 200,7 тыс. часов минимум при 25 °C |
Механические данные
| Параметр | Значение |
| Габариты | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт. / 14,2 кг / 0,75 куб. фута |
| Корпус | Металлический |
| Степень защиты | IP67 |
Подключение и выводы
| Назначение провода | Цвет |
| Вход фазы | Коричневый |
| Вход нейтрали | Синий |
| Защитное заземление | Жёлто-зелёный |
| Выход + | Красный |
| Выход - | Чёрный |
| Регулировка/диммирование DIM+ | Фиолетовый |
| Регулировка/диммирование DIM- | Розовый |
Примечания
| № | Текст |
| 1 | Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. «Методы питания светодиодного модуля». |
| 3 | Снижение мощности может потребоваться при пониженных входных напряжениях; см. раздел «Статическая характеристика». |
| 4 | Время установки измеряется при первом холодном запуске; повторные включения могут увеличивать это время. |
| 5 | Для серии XLG-200I отсутствует сертификат UL/CSA. |
| 6 | Драйвер является компонентом, работающим в составе конечного изделия; параметры ЭМС должны быть подтверждены на уровне готового оборудования. |
| 7 | Типичный срок службы превышает 50 000 часов при температуре Tcase, особенно в точке tc, около 75 °C или ниже. |
| 8 | См. гарантийное заявление на сайте MEAN WELL. |
| 9 | Снижение допустимой температуры окружающей среды для работы на высоте выше 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 | Для соответствия последним требованиям ErP светильник должен подключаться через выключатель без постоянного соединения с сетью. |
| 11 | Изделия, поставляемые из регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC. |
| 12 | Перед применением необходимо ознакомиться с указаниями по монтажу и обеспечению водозащиты. |
| 13 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 14 | Для соответствия требованиям ErP изделие может использоваться только после выключателя, без постоянного подключения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) следует обратиться к представителю MEAN WELL. |
| 16 | Для исполнений A/AB необходимо учитывать встроенное применение для соответствия требованиям типа HL. |
Постоянное напряжение и постоянный ток для данной модели позволяют применять её как универсальный источник питания светодиодных сборок, когда рабочая точка нагрузки находится в пределах заданных диапазонов напряжения и тока. Для XLG-200I-24-A характерны высокий коэффициент мощности, высокий КПД, устойчивость к внешним климатическим воздействиям и промышленный уровень помехоустойчивости, что делает изделие подходящим для ответственных осветительных систем.
