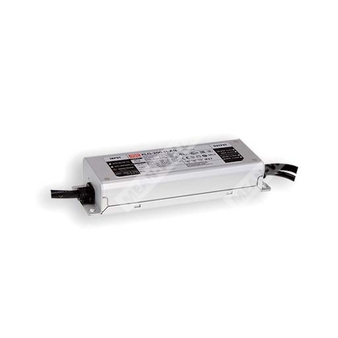

XLG-200I-H-A — промышленный светодиодный AC/DC драйвер на 200 Вт с режимом постоянной мощности и регулировкой тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия драйверов светодиодного освещения MEAN WELL XLG |
| 200 | Номинальная мощность 200 Вт |
| I | Индийская версия с защитой от перенапряжения на входе |
| H | Высоковольтный вариант с номинальным диапазоном выходного напряжения 27–56 В |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Назначение и особенности
Источник питания XLG-200I-H-A представляет собой светодиодный AC/DC драйвер мощностью 200 Вт с режимом постоянной мощности. Устройство рассчитано на питание светодиодных нагрузок в промышленных и уличных системах освещения, где требуется широкий диапазон входного напряжения, высокий коэффициент мощности, повышенная помехоустойчивость и работа в герметизированном корпусе.
Серия работает от сети 100–305 В переменного тока и обеспечивает стабилизированную работу в диапазоне постоянной мощности на части характеристики нагрузки. Конструкция без вентилятора допускает эксплуатацию в тяжёлых климатических условиях, а металлический корпус со степенью защиты IP67 предназначен для наружной установки и эксплуатации в пыльной и влажной среде.
Особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Полная выходная мощность в диапазоне 70–100% режима постоянной мощности.
- Металлический корпус со степенью защиты IP67, пригодный для наружного применения.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- 3-в-1 диммирование: 0–10 В DC, ШИМ-сигнал 10 В и сопротивление.
- Индийская версия с защитой от перенапряжения на входе.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Срок службы более 50 000 часов при соблюдении условий по температуре корпуса.
- Класс HL для применения в составе светильников класса I, Division 2.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыбалки.
- Садоводческое и тепличное освещение.
- Освещение промышленных площадок и больших пролетов.
- Источник питания для систем DMX.
- Применение в светильниках типа HL для класса I, Division 2.
Описание
Серия XLG-200I-H-A — это драйверы светодиодов переменного/постоянного тока мощностью 200 Вт, выполненные в режиме постоянной мощности. Устройство работает от сети 100–305 В AC и охватывает диапазон выходных токов, соответствующий конкретной модификации. Благодаря высокой эффективности, достигающей 94%, и бескулерной конструкции серия рассчитана на работу при температуре корпуса от -40 до +90 °C в условиях свободной конвекции.
Металлический корпус и степень защиты IP67 обеспечивают применение в уличных и промышленных условиях. Инновационная адаптация к внешней среде позволяет использовать драйвер в широком диапазоне установок по всему миру. Серия соответствует актуальным требованиям по безопасности и электромагнитной совместимости, а выходная и диммирующая цепи имеют изоляцию, повышающую безопасность монтажа.
Расшифровка исполнения
| Исполнение | Функция | Примечание |
| Blank | Регулировка тока и напряжения фиксированы; вариант для жёстких условий | Под заказ |
| A | Регулировка выходного тока встроенным потенциометром | В наличии |
| AB | Регулировка выходного тока встроенным потенциометром + 3-в-1 диммирование | В наличии |
| CV | Только режим постоянного напряжения; только 12 В и 24 В; ток и напряжение фиксированы | Под заказ |
Технические параметры
| Параметр | Значение |
| Номинальная мощность | 200 Вт |
| Температура корпуса | -40…+90 °C |
| Относительная влажность при работе | 20…95% без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 5 G, 12 мин./цикл, по 72 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 2300,1 тыс. ч по Telcordia SR-332; 200,7 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габариты | 199 × 63 × 35,5 мм |
| Масса и упаковка | 0,85 кг; 16 шт. / 14,2 кг / 0,75 CUFT |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 3500 мА |
| Номинальная выходная мощность | 200 Вт |
| Диапазон рабочего тока полной мощности | 1750…5550 мА |
| Диапазон регулировки тока | 1750…5550 мА |
| Диапазон выходного напряжения | 27…56 В |
| Напряжение холостого хода, максимум | 60 В |
| Пульсации тока | 3,0% при нагрузке ≥50% от номинального напряжения |
| Допуск по току | ±5% |
| Порог постоянной мощности | 70…100% нагрузки |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC; 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент мощности, типовой | 0,97 / 0,95 / 0,92 в зависимости от входного напряжения |
| Потребляемый ток | 2,2 А / 115 В AC; 1,1 А / 230 В AC; 0,9 А / 277 В AC |
| Пусковой ток | 65 А, длительность 550 мкс, измерено при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
| Время запуска | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC; 10 мс / 115 В AC |
Защита
| Параметр | Описание |
| Перегрузка по току | Для варианта постоянного напряжения: 110…160%; для остальных типов: 95…108% |
| Режим защиты по перегрузке по току | CV-тип: только режим hiccup; остальные типы: hiccup или ограничение постоянным током; восстановление автоматически после устранения неисправности |
| Короткое замыкание | CV-тип: только hiccup; остальные типы: hiccup или ограничение постоянным током; восстановление автоматически после устранения неисправности |
| Перенапряжение на выходе | 13,5…18 В для 12 В исполнения; 27…34 В для 24 В исполнения; 61…85 В для H-исполнения; 301…360 В для L-исполнения |
| Перегрев | Отключение выходного напряжения с последующим повторным включением |
| Перенапряжение на входе | 320…390 В AC; отключение выходного напряжения при превышении порога, автоматическое восстановление после устранения аварии |
Электромагнитная совместимость
| Параметр | Норматив / уровень |
| Излучаемые и кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥50% |
| Пульсации напряжения сети | BS EN/EN61000-3-3 |
| Помехоустойчивость ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| Помехоустойчивость к кондуктивным помехам | Уровень 3 |
| Устойчивость к магнитному полю | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и стандарты
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Part 2/Sec 13) для XLG-200I, NOM-058-SCFI-2017, IP67 |
| Примечание по сертификатам | Для XLG-200I отсутствует сертификат UL/CSA |
Условия эксплуатации
| Параметр | Значение |
| Рабочая высота | Снижение допустимой температуры окружающей среды 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором при высоте свыше 2000 м |
| Температура монтажа и контроля корпуса | Tc = +90 °C максимум |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для светодиодных модулей следует обращаться к разделу методов питания светодиодной нагрузки.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Время запуска измеряется при первом холодном пуске. Повторное включение/выключение может увеличить время запуска.
- Для исполнения CV доступна только сертификация CE/ENEC/CB.
- Драйвер является компонентом, применяемым совместно с конечным оборудованием; итоговое изделие должно проходить повторную оценку ЭМС.
- Типичный ресурс более 50 000 часов обеспечивается при температуре Tc, особенно в контрольной точке tc, около 75 °C или ниже.
- Для соответствия требованиям ErP светильник должен подключаться через выключатель без постоянного соединения с сетью.
- Изделия, поставляемые из регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC.
- Для применения и мер предосторожности при установке влагозащищённого исполнения следует обращаться к руководству пользователя.
- Для сертификации NOM следует обращаться в MEAN WELL.
- Для исполнения A и AB необходимо учитывать встроенное применение для соответствия типу HL.
