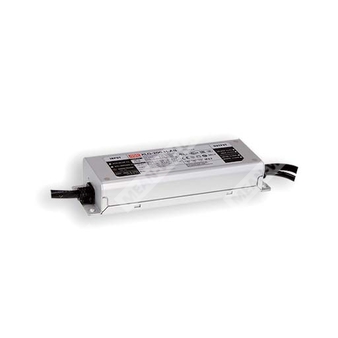

XLG-200I-H-AB - светодиодный AC/DC драйвер 200 Вт с постоянной мощностью, диммированием и защитой IP67 для промышленного освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия драйверов светодиодов |
| 200 | Номинальная мощность 200 Вт |
| I | Индийская версия с защитой от перенапряжения по входу |
| H | Высоковольтный вариант по выходу |
| AB | Исполнение с диммированием 3 в 1 и встроенным потенциометром |
Назначение и особенности
XLG-200I-H-AB представляет собой светодиодный AC/DC драйвер серии XLG-200 с режимом постоянной мощности. Устройство рассчитано на питание светодиодных светильников от сети переменного или постоянного тока в широком диапазоне входных напряжений. Исполнение I относится к индийской версии с защитой от входного перенапряжения, а исполнение AB сочетает встроенную регулировку тока и интерфейс диммирования 3 в 1.
- Широкий диапазон входного напряжения: 100...305 В AC.
- Работа в режиме постоянной мощности в диапазоне 70...100% нагрузки.
- Металлический корпус с классом защиты IP67.
- Пассивное охлаждение без вентилятора.
- Защита от перенапряжения, перегрузки, короткого замыкания и перегрева.
- Диммирование 3 в 1: 0...10 В DC, ШИМ 10 В и резистивное управление.
- Изолированная схема диммирования.
- Предназначен для уличных и промышленных световых установок.
Описание
Серия XLG-200 представляет собой 200-ваттные светодиодные AC/DC драйверы, работающие в режиме постоянной мощности. Модель XLG-200I-H-AB рассчитана на вход 100...305 В AC и предназначена для формирования стабилизированного питания светодиодных нагрузок с поддержанием заданного уровня мощности в рабочем диапазоне. В зависимости от конфигурации семейство XLG-200 охватывает варианты с номинальными токами от 700 мА до 16 А, а конкретная модификация XLG-200I-H-AB относится к высоковольтному исполнению с функционалом диммирования и встроенной регулировкой тока.
Благодаря КПД до 94% и безвентиляторной конструкции серия рассчитана на эксплуатацию при температуре корпуса от -40 до +90 °C в условиях естественной конвекции. Металлический корпус и степень защиты IP67 обеспечивают применение как внутри помещений, так и вне их. Изоляция цепей управления и выхода повышает безопасность монтажа в составе светильника.
Области применения
- освещение высотных зданий;
- уличное освещение;
- прожекторное освещение;
- сценическое освещение;
- рыбопромысловое освещение;
- освещение для теплиц;
- освещение складов и ангаров;
- источник питания для систем DMX;
- использование в светильниках класса I, Division 2;
- наружные и внутренние световые установки.
Электрические параметры
Выход
| Номинальный выходной ток | 3,5 А |
| Номинальная выходная мощность | 200 Вт |
| Диапазон регулировки тока | 1,75...5,55 А |
| Диапазон выходного напряжения | 27...56 В |
| Напряжение холостого хода, максимальное | 60 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск по току | ±5% |
| Период запуска | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Диапазон постоянной мощности | 350...5550 мА |
| Стандартное значение для регулировки через потенциометр | Ток регулируется встроенным потенциометром |
Вход
| Диапазон входного напряжения | 100...305 В AC / 142...431 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД | 93% |
| Ток потребления | 2,2 А при 115 В AC; 1,1 А при 230 В AC; 0,9 А при 277 В AC |
| Пусковой ток | 65 А, длительность 550 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
| Перенапряжение по входу | Выдерживает стресс до 440 В AC в течение 48 часов; применимо только к серии XLG-200I |
Регулирование и режимы
| Диапазон тока полной мощности | 1750...5550 мА |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| Диапазон регулировки встроенным потенциометром | Для исполнения A/AB |
| Функция диммирования | 3 в 1: 0...10 В DC, PWM 10 В, резистор |
| Ток источника для диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Выходной ток при нулевом управляющем сигнале | Может снижаться до 0% |
Защита
| Перегрузка | 110...160% для CV-исполнения, 95...108% для остальных исполнений |
| Режим защиты от перегрузки | Hiccup или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 320...390 В AC; отключение выходного напряжения с автоматическим восстановлением |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Рабочая температура корпуса | -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...60 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Электрическая прочность изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия помех | Соответствие BS EN/EN55015 и GB/T 17743; гармонические токи по BS EN/EN61000-3-2 класс C при нагрузке ≥50%; фликер по BS EN/EN61000-3-3 |
| Иммунитет к помехам | ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; радиополе: уровень 3; EFT/Burst: уровень 3; Surge: 4 кВ линия-линия, 6 кВ линия-земля; conducted: уровень 3; магнитное поле: уровень 4; провалы и прерывания: >95% 0,5 периода, 30% 25 периодов, >95% 250 периодов |
| Стандарты безопасности | UL8750 тип HL, CSA C22.2 No. 250.13-12, EN 61347-1, EN 61347-2-13, EN 62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1, J61347-2-13, KC61347-1, KC61347-2-13, IS15885 для версии I, NOM-058-SCFI-2017 для соответствующих исполнений |
Надёжность, размеры и упаковка
| MTBF | 2300,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 200,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт. / 14,2 кг / 0,75 CUFT |
Примечания
- Если параметр не оговорён отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для определения режима работы следует руководствоваться разделом о способах питания светодиодного модуля.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельной RC-нагрузки 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение параметров, см. статические характеристики.
- Время запуска измеряется при первом холодном включении; повторные включения могут увеличить это время.
- Для A/AB-исполнений необходимо учитывать требования по встраиванию для соответствия типу HL.
- Версия I предназначена для индийского рынка и поставляется с защитой от входного перенапряжения.
- Для соответствия требованиям ErP драйвер должен применяться за выключателем, не подключённым постоянно к сети.
- Для применения в условиях влагозащиты и при монтаже необходимо руководствоваться руководством пользователя серии LED.
Подключение
Цвета проводов для исполнения AB: AC/L — коричневый, AC/N — синий, FG — жёлто-зелёный, V+ — красный, V- — чёрный, DIM+ — фиолетовый, DIM- — розовый.
Рекомендуемое направление монтажа указано производителем; корпус допускает установку с соблюдением тепловых требований по точке tc.
