XLG-200I-L-A
нет на складе

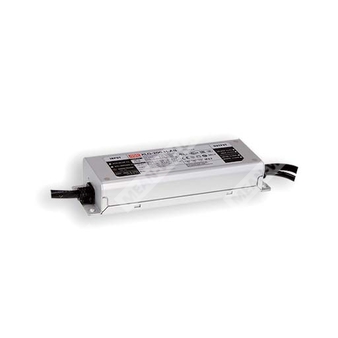

XLG-200I-L-A - промышленный светодиодный AC/DC-драйвер 200 Вт для питания светодиодных светильников с постоянной мощностью.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | XLG | Серия светодиодных драйверов Mean Well XLG |
| Номинальная мощность | 200 | 200 Вт |
| Исполнение | I | Версия для Индии, по запросу, с защитой от перенапряжения по входу |
| Тип | L | Низковольтное исполнение по выходу |
| Функциональный вариант | A | Регулировка выходного тока встроенным потенциометром |
Краткое назначение
Источник питания для светодиодных систем наружного и внутреннего применения с режимом постоянной мощности и стабилизацией тока.
Описание
Серия XLG-200I-L-A представляет собой светодиодный AC/DC-драйвер мощностью 200 Вт с режимом постоянной мощности. Устройство работает от сети переменного тока 100–305 В и предназначено для питания светодиодных модулей в широком диапазоне нагрузок. Для данной серии характерны высокая эффективность, безвентиляторное исполнение, металлический корпус с степенью защиты IP67 и возможность применения в наружных и внутренних светотехнических установках.
Исполнение I относится к индийской версии с защитой от перенапряжения по входу; в документе указано, что такая версия способна выдерживать стрессовое воздействие 440 В AC в течение 48 часов. Исполнение L соответствует низковольтной группе по выходу. Исполнение A предусматривает регулировку выходного тока встроенным потенциометром.
Области применения
- Освещение небоскрёбов
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Освещение для рыбной ловли
- Освещение для садоводства
- Освещение больших пролетов
- Источник питания для систем DMX
- Исполнение Type HL для применения в классе I, Division 2
Особенности
- Широкий диапазон входного напряжения 100–305 В AC, класс I
- Полная мощность в области 70–100 % при работе в режиме постоянной мощности
- Металлический корпус со степенью защиты IP67, пригоден для наружной установки
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опция 10 кВ/6 кВ
- Функция диммирования 3 в 1 с изоляцией: 0–10 В DC, ШИМ 10 В, сопротивление
- Регулировка выходного тока встроенным потенциометром
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев
- Срок службы более 50 000 часов
- Версия для Индии с защитой от перенапряжения по входу
Электрические параметры
Выход
| Параметр | Значение |
| Номинальный выходной ток | 700 мА |
| Номинальная выходная мощность | 200 Вт |
| Диапазон регулировки выходного тока | 350–1050 мА |
| Диапазон выходного напряжения | 27–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Ток полного диапазона мощности | 1750–5550 мА |
| Диапазон регулировки тока для A/AB-исполнения | 1750–5550 мА |
| Пульсация тока | 3,0 % при нагрузке ≥ 50 % от номинального напряжения |
| Допуск по току | ±5 % |
| Предел перенапряжения по выходу | 61–85 В |
| Режим защиты при перенапряжении | Отключение выходного напряжения, восстановление после повторного включения |
| Константный ток / константная мощность | Работа в режимах постоянного тока и постоянного напряжения для совместимых нагрузок; режим постоянной мощности для серии |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 10 % при нагрузке ≥ 50 % для 115/230 В AC; < 10 % при нагрузке ≥ 75 % для 277 В AC |
| Потребляемый ток | 2,2 А / 115 В AC; 1,1 А / 230 В AC; 0,9 А / 277 В AC |
| Пусковой ток | 65 А, длительность импульса 550 мкс, измерение при 50 % Ipeak, 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление без нагрузки | < 0,5 Вт для стандартной версии |
| Потребление в режиме ожидания | < 0,5 Вт для исполнения AB при выключенном диммировании |
| Устойчивость к перенапряжению на входе | Выдерживает 440 В AC в течение 48 часов для версии XLG-200I |
Динамические параметры
| Параметр | Значение |
| Время установки | 500 мс / 230 В AC, 1200 мс / 115 В AC |
| Время удержания | 10 мс / 230 В AC, 10 мс / 115 В AC |
| Время нарастания | 500 мс, 100 мс / 230 В AC; 1200 мс, 100 мс / 115 В AC |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0–60 °C |
| Волновые и шумовые составляющие | 150 мВ п-п |
Защита
| Параметр | Значение |
| Перегрузка по току | 110–160 % для исполнения CV; 95–108 % для других исполнений |
| Режим при перегрузке по току | Hiccup или ограничение постоянным током; автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Hiccup или ограничение постоянным током; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5–18 В для 12 В; 27–34 В для 24 В; 61–85 В для L-типа; 301–360 В для H-типа |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перенапряжения на входе | 320–390 В AC, отключение выхода при превышении порога, автоматическое восстановление после устранения аварии |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95 % RH |
| Вибрация | 10–500 Гц, 5 G, 12 мин./цикл, в течение 72 минут по осям X, Y, Z |
| Температура окружающей среды при работе | Для режима постоянной мощности максимальная Ta составляет 50 °C при 230 В AC и 40 °C при 110 В AC |
| Особенность запуска при низком напряжении | Ниже 110 В AC при -30 °C возможен повторный запуск в течение 5 с после включения |
ЭМС и электрическая прочность
| Параметр | Значение |
| Изоляционное сопротивление | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥ 50 % |
| Пульсация напряжения сети | BS EN/EN61000-3-3 |
| ЭМС устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| ЭМС устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3 |
| ЭМС устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 3 |
| ЭМС устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, 4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| ЭМС устойчивость к наведённым помехам | BS EN/EN61000-4-6, уровень 3 |
| ЭМС устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| ЭМС устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11: >95 % провал 0,5 периода; 30 % провал 25 периодов; >95 % прерывания 250 периодов |
| Стандарт по устойчивости | BS EN/EN61547 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2300,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 200,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт.; 14,2 кг; 0,75 куб. фута |
Механические данные и подключение
Исполнение по монтажу и подключению приведено для вариантов Blank/CV, A и AB. Корпус металлический, с кабельными выводами. Для версии AB предусмотрены дополнительные провода диммирования.
| Провод сети | AC/L коричневый, AC/N синий, FG зелёно-жёлтый |
| Провод выхода | V+ красный, V- чёрный |
| Провода диммирования | DIM+ фиолетовый, DIM- розовый |
| Рекомендация по монтажу | Установка согласно руководству по монтажу; указано рекомендуемое монтажное положение |
| Точка контроля температуры | tc, максимальная температура корпуса |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для выбора режима работы светодиодного модуля следует руководствоваться разделом по методам питания LED-модулей.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение номинальных параметров; см. статические характеристики.
- Время установки измеряется при первом холодном пуске; многократные включения и выключения могут увеличить это время.
- Для исполнения CV доступны только соответствующие сертификаты по стандарту CE/ENEC/CB; для XLG-200I серия не имеет UL/CSA сертификата.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием; при монтаже необходимо повторно подтвердить соответствие ЭМС всей установке.
- Типичный срок службы более 50 000 часов достигается при температуре точки tc, либо TMP, около 75 °C или ниже.
- Для соответствия актуальному регламенту ErP светильник должен подключаться через выключатель без постоянного соединения с сетью.
- Продукция, поставляемая из регионов Америки, может не иметь логотипов CCC, PSE, BIS, KC.
- Для обеспечения степени защиты IP и соблюдения требований по водозащите следует использовать руководство пользователя.
- Индийская версия требует MOQ для производства; детали необходимо уточнять у MEAN WELL.
- Версия A/AB должна рассматриваться с учётом встроенного применения для соответствия Type HL.
- Если требуется сертификат NOM (Мексика), следует обратиться к представителю MEAN WELL.
Стандарты безопасности
| Параметр | Значение |
| Безопасность | UL8750 (type HL), CSA C22.2 No. 250.13-12, BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Part 2/Sec13) для XLG-200I, NOM-058-SCFI-2017 для применимых исполнений, IP67 |
