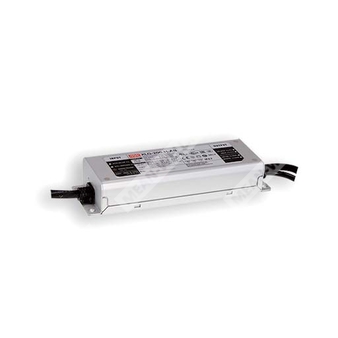

XLG-200I-L-AB - светодиодный AC/DC драйвер постоянной мощности с широким диапазоном входного напряжения и функцией диммирования.
Компонент XLG-200I-L-AB относится к серии XLG-200 компании MEAN WELL и представляет собой 200-ваттный светодиодный AC/DC источник питания с режимом постоянной мощности. Исполнение I указывает на вариант для Индии с защитой от перенапряжения на входе; исполнение L соответствует низковольтному варианту с заданным диапазоном выходных параметров; исполнение AB означает наличие встроенной функции 3-в-1 диммирования с управлением по сигналу 0–10 В, ШИМ 10 В и резистивным способом.
Расшифровка партномера
| Позиция | Расшифровка |
| XLG | Серия светодиодных AC/DC драйверов MEAN WELL |
| 200 | Номинальная мощность 200 Вт |
| I | Индийская версия с защитой от перенапряжения на входе |
| L | Низковольтное исполнение серии |
| AB | Исполнение с встроенным потенциометром и функцией 3-в-1 диммирования |
Краткое описание
Серия XLG-200 предназначена для питания светодиодных нагрузок в режимах постоянного тока и постоянной мощности. Для исполнения XLG-200I-L-AB характерны широкий диапазон входного напряжения, высокая эффективность, изолированная схема управления и пригодность для наружных и промышленных светотехнических применений. Корпус выполнен в металлическом исполнении с классом защиты IP67, что обеспечивает работу в сложных условиях эксплуатации. Серия рассчитана на применение в уличном освещении, прожекторном освещении, архитектурной и сценической подсветке, а также в других системах светодиодного освещения.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Работа в режиме постоянной мощности.
- Выходная мощность сохраняется в диапазоне 70–100% нагрузки.
- Металлический корпус с защитой IP67.
- Подходит для наружного применения.
- Защита от импульсных перенапряжений: 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функция 3-в-1 диммирования: 0–10 В DC, ШИМ 10 В и сопротивление.
- Изолированная схема диммирования.
- Встроенная подстройка выходного тока потенциометром.
- Защитные функции: перенапряжение, перегрузка по току, короткое замыкание, перегрев.
- Высокий КПД до 94%.
- Рабочая температура корпуса до +90 °C.
- Соответствие международным стандартам безопасности и EMC.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыболовства.
- Горизонтальное и вертикальное садоводческое освещение.
- Освещение складов и больших площадок.
- Источник питания для систем DMX.
- Применение в изделиях класса I, Division 2; для Type HL требуется встроенное применение.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 200 Вт |
| Тип работы | Постоянная мощность |
| Входное напряжение | 100–305 В AC, 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КНИ | < 10% при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Пусковой ток | 65 А, twidth=550 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление холостого хода | < 0,5 Вт для стандартной версии |
| Потребление в режиме ожидания | < 0,5 Вт для AB-Type при Dimming OFF |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 27–56 В |
| Диапазон постоянного тока | 1750–5550 мА |
| Номинальный ток | 3500 мА |
| Открытое выходное напряжение, максимум | 60 В |
| Предел тока в полной мощности | 3500–5550 мА |
| Точность тока | ±5% |
| Точность напряжения | ±2,0% |
| Пульсации тока | 3,0% при нагрузке ≥ 50% от номинального напряжения |
| Режим перегрузки по току | Hiccup или ограничение постоянного тока; восстановление после устранения неисправности |
| Режим короткого замыкания | Hiccup или ограничение постоянного тока; восстановление после устранения неисправности |
Диапазоны по модели
| Модель | Номинальный ток | Номинальная мощность | Диапазон постоянного тока | Диапазон выходного напряжения | Макс. напряжение холостого хода |
| XLG-200-L | 700 мА | 200 Вт | 350–1050 мА | 142–285 В | 300 В |
| XLG-200-H | 3500 мА | 200 Вт | 1750–5550 мА | 27–56 В | 60 В |
Секция регулировки тока
| Параметр | Значение |
| Регулировка тока | Возможна для A- и AB-Type встроенным потенциометром |
| Для AB-Type | Дополнительно поддерживается 3-в-1 диммирование |
Диммирование
| Параметр | Значение |
| Тип диммирования | 3-в-1 |
| Методы управления | 0–10 В DC, ШИМ 10 В, сопротивление |
| Ток источника диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Условия снижения до 0% | Около 0 кОм или 0 В DC, либо ШИМ 10 В с коэффициентом заполнения 0% |
| Частота ШИМ | 100 Гц – 3 кГц |
| Предупреждение по подключению | Не подключать DIM- к Vo- |
Защита
| Параметр | Значение |
| Перенапряжение на выходе | 13,5–18 В для 12 В модели; 27–34 В для 24 В модели; срабатывание с отключением выхода и перезапуском после восстановления |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрузка | 110–160% для CV-типа; 95–108% для остальных типов |
| Короткое замыкание | Hiccup mode только для CV-типа; для остальных типов — Hiccup или ограничение постоянного тока |
| Перенапряжение на входе | Выдерживает 440 В AC в течение 48 часов; относится к XLG-200I |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Рабочая температура окружающей среды | См. график температурной характеристики; для работы в режиме постоянной мощности при номинальном токе максимальная Ta: 50 °C при 230 В AC и 40 °C при 110 В AC |
| Относительная влажность при работе | 20–95% без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором выше 2000 м |
Параметры безопасности и электромагнитной совместимости
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по гармоникам | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Импульсные помехи | 4 кВ line-line; 6 кВ line-earth; опция 6K/10K |
| Помехоустойчивость по кондуктивной наводке | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Эмиссия по излучению | BS EN/EN55015 (CISPR15), GB/T 17743 |
Механические данные
| Параметр | Значение |
| Габариты | 199 × 63 × 35,5 мм |
| Масса | 0,85 кг |
| Упаковка | 16 шт. / 14,2 кг / 0,75 куб. фута |
| Корпус | Металлический |
| Степень защиты | IP67 |
Надёжность
| Параметр | Значение |
| MTBF | 2300,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 200,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Стандарты
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1, J61347-2-13, KC61347-1, KC61347-2-13, IS15885 (для XLG-200I), NOM-058-SCFI-2017 |
| Примечание по UL/CSA | Серия XLG-200I без сертификата UL/CSA |
| Тип HL | Для применения A/AB-Type необходимо учитывать встраивание в соответствии с Type HL |
Примечания
- Если отдельно не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для не-CV-типа следует обращаться к разделу «Способы управления LED-модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг.
- Время запуска измеряется при первом холодном пуске; частые включения и выключения могут увеличить время запуска.
- Для соблюдения требований последних норм ErP драйвер должен использоваться за выключателем, без постоянного подключения к сети.
- Для применения в Индии версия XLG-200I требует MOQ для производства; детали следует уточнять у MEAN WELL.
- Для выполнения требований по IP и водозащите следует руководствоваться пользовательским руководством перед применением.
- Драйвер следует рассматривать как компонент, работающий совместно с конечным оборудованием; при построении конечной установки требуется повторная оценка EMC.
- Для типа A/AB необходимо учитывать требования встроенного применения для соответствия Type HL.
