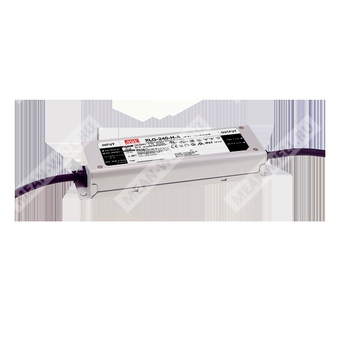

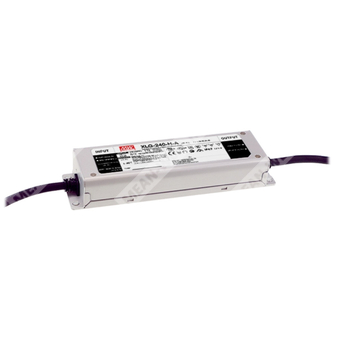

XLG-240-48-ABV представляет собой 240-ваттный светодиодный AC/DC драйвер постоянного напряжения с выходом 48 В. Изделие предназначено для питания светодиодных нагрузок в системах наружного и внутреннего освещения, где требуется стабильное напряжение, возможность регулировки яркости и высокая степень защиты корпуса.
XLG-240-48-ABV относится к семейству XLG-240 — высокоэффективных светодиодных AC/DC драйверов с постоянным режимом напряжения. Серия рассчитана на питание светодиодных систем от сети переменного тока 100…305 В и обеспечивает работу в широком диапазоне климатических условий. Конструкция без вентилятора, корпус металлический, уровень защиты IP67 обеспечивает применение в уличных и промышленных установках.
Исполнение ABV отличается возможностью регулировки выходного напряжения посредством встроенного потенциометра и поддержкой 3-в-1 диммирования. Это позволяет использовать драйвер в системах, где требуется снижение уровня освещенности без изменения топологии питания светодиодной нагрузки.
| Параметр | Значение |
| Тип изделия | 240-Вт светодиодный источник питания постоянного напряжения |
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 43,2…52,8 В |
| Номинальная выходная мощность | 240 Вт |
| Номинальный выходной ток | 5 А |
| Диапазон тока полной мощности | 700…1050 мА |
| Диапазон регулировки тока | Adjustable via built-in potentiometer + 3 in 1 dimming function |
| Пульсации и шум | 250 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Допуск диммирования | ±4% |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Рабочий диапазон постоянного напряжения | 54…60 В |
| Защита от перенапряжения | Shut down output voltage, re-power on to recover |
| Защита от перегрузки | 105…135% |
| Защита от короткого замыкания | Hiccup mode or constant current limiting, automatic recovery |
| Защита от перегрева | Shut down output voltage, re-power on to recover |
| Параметр | Значение |
| Диапазон входного напряжения | 110…305 В AC / 156…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 2,7 А / 115 В AC; 1,3 А / 230 В AC; 1,1 А / 277 В AC |
| Пусковой ток | 85 А, длительность 500 мкс, измерено при 50% Ipeak, 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Время запуска | 500 мс / 230 В AC, 1200 мс / 115 В AC |
| Максимальное число блоков на автомате 16 А | 2 шт. для автомата типа B / 4 шт. для автомата типа C при 230 В AC |
| Потребляемая мощность в режиме ожидания | <0,5 Вт для ABV/BV-type при отключенном диммировании, для стандартного исполнения |
| Выдержка перенапряжения на входе | 320…390 В AC; выход отключается и восстанавливается после снятия аварии |
| Переносимость перенапряжения сети | 440 В AC в течение 48 часов |
| Параметр | Значение |
| Рабочая температура корпуса | −20…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура хранения | −20…+80°C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурная дерейтинг-характеристика по высоте | 3,5°C/1000 м для бесвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF | 2496,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 219,8 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885 (Part2/Sec13), IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 2 |
| EFT / Burst | Уровень 3 |
| Импульсные помехи | Уровень 2; 4 кВ линия-линия, 6 кВ линия-земля (опция 6K/10K) |
| Проводимые помехи | Уровень 2 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Проводимые и излучаемые эмиссии | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | Class C при нагрузке ≥50% |
| Колебания напряжения | BS EN/EN61000-3-3 |
| Параметр | Значение |
| Режим работы | Постоянное напряжение 48 В с регулируемым выходом |
| Регулировка выхода | Встроенным потенциометром и 3-в-1 диммированием |
| Диапазон аналогового диммирования | 0…10 В DC |
| ШИМ-диммирование | 10 В PWM, 100 Гц…3 кГц |
| Диммирование сопротивлением | Подключение сопротивления между DIM+ и DIM− |
| Минимальный уровень диммирования | Около 50% выходного напряжения |
| Минимальный выход при низком управляющем сигнале | Выход может снижаться до 0 В при 0 кОм, 0 В DC или 0% PWM duty cycle |
| № | Текст примечания |
| 1 | Все параметры, не указанные особо, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | См. раздел по методам управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц, с использованием витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. При частом включении/выключении по сети возможен переход ШИМ-контроллера в защитный режим. |
| 6 | Время запуска измеряется при первом холодном старте. Повторное включение может увеличить время запуска. |
| 7 | Только для серии XLG-240 I; для I-series без сертификата UL/CSA. |
| 8 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования; ЭМС должна подтверждаться для готового изделия. |
| 9 | Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc/TMP, около 75°C или ниже. |
| 10 | См. заявление о гарантии на сайте MEAN WELL. |
| 11 | Для соответствия требованиям ErP драйвер может использоваться только за выключателем, без постоянного подключения к сети. |
| 12 | Дерейтинг по температуре окружающей среды для высот более 2000 м: 3,5°C/1000 м для бесвентиляторных моделей и 5°C/1000 м для моделей с вентилятором. |
| 13 | Исполнение H: RCM на добровольной основе. Класс Independent LED control gear не подходит для жилых помещений. Исполнения M и L: RCM на добровольной основе и соответствие IEC или AS/NZS согласно AS/NZS 4417.1. |
| 14 | Изделия, поставляемые из регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC. Для деталей следует обращаться в MEAN WELL. |
| 15 | Некоторые изделия могут не иметь логотипа BIS. Для деталей следует обращаться в MEAN WELL. |
| 16 | Перед применением необходимо ознакомиться с руководством по установке и мерами предосторожности для функции защиты от воды. |
| 17 | При регулировке тока более 110% от номинала изделие переходит в защитное состояние. |
| 18 | При включении и выключении сети на малой нагрузке и при низком Vf возможно кратковременное превышение выходного тока. |
| 19 | При необходимости сертификата NOM (Мексика) следует обратиться к представителю MEAN WELL. |
| 20 | Для исполнений A/AB/ABV необходимо учитывать встроенное применение для соответствия Type HL. |
