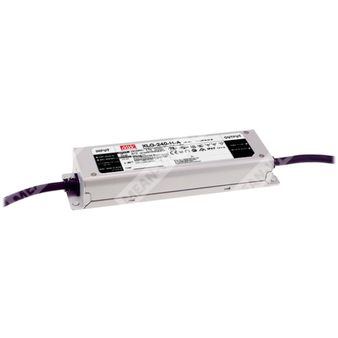

XLG-240-H-AB - промышленный светодиодный драйвер 240 Вт с режимом постоянной мощности и функцией 3 в 1 диммирования.
XLG-240-H-AB — это источник питания для светодиодных систем серии XLG-240, работающий в режиме постоянной мощности. Модель предназначена для питания LED-нагрузок с высокой стабилизацией выходных параметров, поддерживает широкий диапазон входного напряжения, имеет металлический корпус со степенью защиты IP67 и рассчитана на наружные и промышленные применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLG | Серия источников питания MEAN WELL для светодиодного освещения |
| 240 | Номинальная мощность 240 Вт |
| H | Высоковольтная версия с диапазоном тока 2400–6660 мА и диапазоном выходного напряжения 27–56 В |
| AB | Исполнение с функцией 3 в 1 диммирования: 0–10 В DC, PWM 10 В и резистивное управление |
Назначение и особенности
Серия XLG-240 представляет собой AC/DC-драйвер для светодиодов мощностью 240 Вт, работающий от сети 100–305 В AC. Для модели H характерен высокий выходной ток, а режим постоянной мощности обеспечивает работу в рабочем диапазоне с сохранением выходной мощности на уровне до 100% в соответствующем участке характеристики.
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Полная выходная мощность в диапазоне 70–100% режима постоянной мощности.
- Металлический корпус, степень защиты IP67.
- Импульсная защита от перенапряжений 6 кВ / 4 кВ, опционально 10 кВ / 6 кВ.
- Функция 3 в 1 диммирования между выводами DIM+ и DIM-.
- Изоляция цепей диммирования и выходной цепи.
- Защиты: от перенапряжения, короткого замыкания, перегрузки по току, перегрева.
- Работа при температуре корпуса от −40 до +90 °C.
- Срок службы более 50 000 часов при Tcase около 75 °C или ниже.
Области применения
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопромысловое освещение.
- Освещение для садоводства.
- Заливное освещение.
- Светодиодные ленты.
- Сельскохозяйственное освещение.
- Исполнение Type HL для применения в классе I, Division 2.
Основные электрические параметры
| Параметр | Значение |
| Номинальная мощность | 240 Вт |
| Режим работы | Постоянная мощность |
| Номинальный ток | 4900 мА |
| Диапазон регулировки тока | 2400–6660 мА |
| Диапазон выходного напряжения | 27–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Диапазон полной мощности | 70–100% |
| Диапазон напряжения сети | 100–305 В AC, 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности, тип. | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД, тип. | 91% |
| Потребляемый ток | 2,7 А / 115 В AC; 1,3 А / 230 В AC; 1,1 А / 277 В AC |
| Пусковой ток, тип. | 85 А, длительность импульса 500 мкс, измерено на 50% Ipeak при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Пульсации тока | 5,0% при нагрузке ≥ 50% от номинального напряжения |
| Допуск по току | ±4% |
| Время выхода на режим | 500 мс / 230 В AC, 1200 мс / 115 В AC |
| Температурный коэффициент | ±0,03% / °C (0…60 °C) |
Выходные режимы и рабочие области
| Параметр | Значение |
| Рабочая область тока и напряжения | 27–56 В, 2400–6660 мА |
| Рекомендуемая область работы | По графику I-V для XLG-240-H |
| Открытое напряжение | 60 В |
| Переход в режим защиты при настройке тока | При регулировке выше 110% номинального тока |
Параметры защиты
| Параметр | Реализация |
| Короткое замыкание | Режим «hiccup» или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 380–450 В / 190–240 В / 61–85 В для соответствующих модификаций серии; для модели H — 61–85 В |
| Перегрузка | Режим «hiccup» или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Входное перенапряжение | 320–390 В AC, отключение выхода с автоматическим восстановлением |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | −40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH, без конденсации |
| Температурное дерейтингование по высоте | 3,5 °C/1000 м для безвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Норма / уровень |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, 4 кВ линия-линия, 6 кВ линия-земля |
| Наведённые помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥ 50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2496,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 219,8 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 219 × 63 × 35,5 мм |
| Масса | 1 кг |
| Упаковка | 16 шт. / 16 кг / 0,8 куб. фута |
Диммирование
Исполнение AB поддерживает функцию 3 в 1 диммирования между выводами DIM+ и DIM-:
- 0–10 В DC.
- 10 В PWM-сигнал.
- Резистивное управление.
Датчикный ток источника диммирования от блока питания: 100 мкА тип.
Минимальный уровень диммирования составляет около 8%; выходной ток не нормируется при 0% < Iout < 8%. Выходной ток может снижаться до 0% при входе диммирования около 0 кОм или 0 В DC, либо при PWM 10 В с 0% скважностью. При частоте PWM выше 2 кГц включение света может происходить на уровне 10–15% скважности.
Подключение
- Сетевые провода: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый).
- Выходные провода: V+ (красный), V- (чёрный).
- Провода диммирования: DIM+ (фиолетовый), DIM- (розовый).
Не допускается подключение DIM- к V-.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для корректной работы при пониженном входном напряжении может потребоваться дерейтинг.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск запуска, стабилизацию по сети и по нагрузке.
- При частом включении и выключении питания по сети в короткие интервалы возможен переход микросхемы PWM-драйвера в защитный режим.
- Время выхода на режим измеряется при первом холодном запуске; повторные включения могут увеличить это время.
- Входное перенапряжение относится только к серии XLG-240 I; версия I не имеет сертификатов UL/CSA.
- Изделие рассматривается как компонент для установки в составе конечного оборудования; EMC-параметры должны подтверждаться на уровне конечного изделия.
- Серия обеспечивает типичный срок службы более 50 000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для соответствия требованиям ErP данный драйвер должен использоваться за выключателем, без постоянного подключения к сети.
- Температурное дерейтингование по высоте: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором выше 2000 м.
- Для исполнения A/AB/ABV при применении в Type HL необходимо учитывать особенности встроенного монтажа.
- При регулировке тока более 110% номинального устройство переходит в состояние защиты.
- При работе AC On/Off на низком Vf и малой нагрузке возможен выброс выходного тока.
- Для применения и мер предосторожности при установке IP-защищённого исполнения следует использовать руководство пользователя.
- Изделия, поставляемые из регионов Америки, могут не иметь логотипов CCC/PSE/BIS/KC.
- Для части изделий может отсутствовать логотип BIS.
