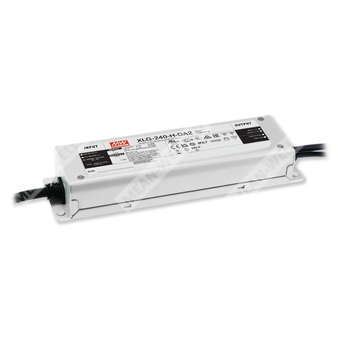

XLG-240-H-DA2 - светодиодный AC/DC-драйвер постоянной мощности с интерфейсом DALI-2 для мощных светильников.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLG | Серия драйверов MEAN WELL XLG |
| 240 | Номинальная мощность 240 Вт |
| H | Высоковольтная версия с диапазоном выходного напряжения 27–56 В |
| DA2 | DALI-2 диммирование |
Назначение и особенности
XLG-240-H-DA2 — это светодиодный AC/DC-драйвер мощностью 240 Вт с режимом постоянной мощности и поддержкой цифрового управления по DALI-2. Модель рассчитана на работу в сетях широкого диапазона 100–305 В AC и предназначена для питания мощных светодиодных нагрузок в уличных и промышленных светильниках, включая уличное освещение, прожекторы, сценическое освещение, рыболовное освещение, тепличное освещение и заливающее освещение.
Устройство выполнено в металлическом корпусе с классом защиты IP67, поддерживает работу в тяжёлых климатических условиях, имеет встроенную защиту от перенапряжения, короткого замыкания и перегрева, а также обеспечивает высокий КПД и низкие пульсации выходного тока.
Особенности
- Входное напряжение 100–305 В AC, класс I.
- Режим постоянной мощности в диапазоне 70–100% нагрузки.
- DALI-2 диммирование с минимальным уровнем 8%.
- Металлический корпус, степень защиты IP67, пригоден для наружного применения.
- Защита от импульсных перенапряжений 6 кВ/4 кВ.
- Допустимый температурный диапазон корпуса до +90 °C.
- Срок службы более 50 000 часов.
- Тип HL для применения в класс I, Division 2.
- КПД до 94%.
Применения
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Тепличное освещение.
- Заливающее освещение.
- Применение в светильниках типа HL для класса I, Division 2.
Описание
Серия XLG-240-DA2 представляет собой семейство светодиодных драйверов AC/DC на 240 Вт с постоянной мощностью и цифровым интерфейсом DALI-2. Модель XLG-240-H-DA2 относится к высоковольтной группе и обеспечивает выходной ток в диапазоне 2400–6660 мА при номинальном токе 4900 мА. Выходное напряжение составляет 27–56 В, а предельное напряжение холостого хода — 65 В.
Благодаря высокой эффективности, пассивному охлаждению без вентилятора и устойчивости к окружающей среде устройство сохраняет работоспособность в широком температурном диапазоне. Конструкция с изоляцией выходной и диммирующей цепей повышает безопасность системы светильника и упрощает интеграцию в современные осветительные установки.
Таблица параметров
Выход
| Параметр | Значение |
|---|
| Модель | XLG-240-H-DA2 |
| Номинальный ток | 4900 мА |
| Номинальная мощность | 239,6 Вт |
| Диапазон тока полной мощности | 2400–6660 мА |
| Диапазон регулировки тока | 2400–6660 мА |
| Диапазон выходного напряжения | 27–56 В |
| Напряжение холостого хода, не более | 65 В |
| Рабочая область постоянного тока | 2400 мА / 56 В, 4280 мА / 56 В, 6660 мА / 36 В, 6660 мА / 27 В |
| Пульсации тока | 5% при полной нагрузке |
| Допуск по току | ±5% |
| Вспомогательный выход постоянного тока | 12 В, 250 мА, допуск ±10%, пульсации 200 мВп-p; только для версии DA2-A |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного напряжения постоянного тока | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC, при полной нагрузке |
| КПД | 93% |
| Ток потребления | 2,7 А при 115 В AC; 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток | Холодный старт 85 А, длительность 500 мкс, измерено при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Максимальное число блоков питания на автомате 16 А | 2 устройства на автомате типа B; 4 устройства на автомате типа C при 230 В AC |
| Время запуска | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт при отключённом диммировании; только стандартная версия DA2 |
| Входное перенапряжение | 320–390 В AC; при превышении выход отключается, восстановление автоматическое |
| Допустимый стресс по входному напряжению | До 440 В AC в течение 48 часов |
Защита и устойчивость
| Параметр | Значение |
|---|
| Короткое замыкание | Импульсный режим или режим ограничения постоянного тока, автоматическое восстановление |
| Перегрев | Снижение нагрузки до 75%, затем до 50%, автоматическое восстановление после устранения причины |
| Входное перенапряжение | Отключение выхода при превышении порога, автоматическое восстановление |
| Изоляционное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,8 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Защита от импульсных перенапряжений | 6 кВ / 4 кВ |
Электромагнитная совместимость
| Параметр | Значение |
|---|
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Уровень ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| Быстрые импульсные помехи | Уровень 4 |
| Сурж | 4 кВ линия-линия; 6 кВ линия-земля |
| Кондуктивная помехоустойчивость | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Среда эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -40...+90 °C |
| Максимальная температура корпуса | +90 °C |
| Температурный коэффициент | ±0,06%/°C в диапазоне 0...60 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Надёжность, ресурс, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 1988,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 170,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Срок службы | Более 50 000 часов |
| Габариты | 219 × 63 × 35,5 мм |
| Масса | 1 кг |
| Упаковка | 16 шт. / 16 кг / 0,80 куб. фута |
Стандарты и соответствие
| Параметр | Значение |
|---|
| Безопасность | UL8750 (Type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J; GB19510.1, GB19510.14; EAC TP TC 004; IP67 approved |
| Поддержка аварийного применения | Подходит для аварийных установок, DC input: 176–280 В DC |
| Стандарты DALI | IEC62386-101, 102, 207, 251; Device type 6 (DT6) |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Режимы управления светодиодным модулем». |
| 3 | Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг. См. раздел «Статическая характеристика». |
| 5 | Время запуска измеряется при первом холодном старте. Повторные включения/выключения могут увеличивать время запуска, особенно при высокой внутренней температуре драйвера. |
| 6 | На основании IEC 62386-101/102 по времени включения и прерыванию питания DALI время запуска необходимо проверять с контроллером DALI, поддерживающим функцию подачи питания DALI; в противном случае время запуска будет более 500 мс. |
| 7 | Защита от входного перенапряжения предусмотрена только для серии XLG-240 I; серия I не имеет сертификата UL/CSA. |
| 8 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС должны подтверждаться повторно на уровне завершённой установки. |
| 9 | Снижение рабочих характеристик по температуре окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м. |
| 10 | См. гарантийное заявление MEAN WELL на сайте производителя. |
| 11 | Типичный ресурс более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 12 | Изделия, поставляемые из регионов Америки, могут не иметь знаков CCC/PSE/BIS/KC. |
| 13 | Для применения и мер предосторожности при монтаже влагозащищённой версии следует руководствоваться пользовательским руководством. |
| 14 | КПД снижается на 1% для версии с вспомогательным питанием при полной нагрузке 3 Вт. |
| 15 | Для типа H знак RCM является добровольным. Неклассифицированное независимое устройство управления светодиодами не подходит для жилых помещений. Для типов M/L знак RCM является добровольным и соответствует IEC или AS/NZS, включая AS/NZS 4417.1. |
| 16 | Для выполнения требований актуального регламента ErP этот драйвер следует применять только после выключателя, не подключённого постоянно к сети. |
| 17 | Серия требует учёта встраиваемого применения для соответствия типу HL. |
Интерфейс DALI
Сигнал DALI подаётся между выводами DA+ и DA-. Протокол DALI предусматривает 16 групп и 64 адреса. Первый шаг регулирования фиксирован на уровне 8% выхода.
