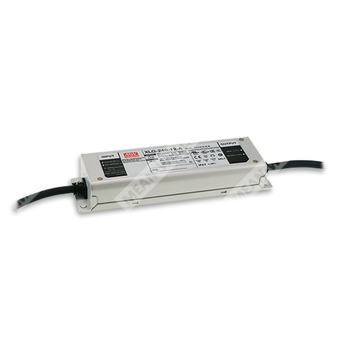

XLG-240-L-A

Особенности

Широкий диапазон входного напряжения 100–305В AC (Класс I)
Полная выходная мощность при диапазоне 70~100%, режим работы с постоянной мощностью
Металлический корпус с классом защиты IP67, подходит для использования вне помещений
Защита от импульсных перенапряжений 6кВ/4кВ (10кВ/6кВ опционально)
Функция диммирования 3 в 1 (Плавное диммирование до выключения и гальваническая развязка)
Версия для Индии (EESL), выдерживает перенапряжение на входе до 440В AC в течение 48 часов
Функции защиты: защита от превышения напряжения/короткого замыкания/превышения тока/перегрева
Срок службы более 50 000 часов

Применение

Освещение высотных зданий
Уличное освещение
Прожекторное освещение
Сценическое освещение
Освещение для рыбалки
Освещение для сельского хозяйства
Освещение промышленных помещений
LED-ленты (тип ABV)
Сельскохозяйственное освещение (тип ABV)
Исполнение HL для использования в классах I, Division 2

Описание

Серия XLG-240 — это 240-ваттный светодиодный AC/DC драйвер, работающий в режиме постоянной мощности. Драйвер XLG-240 функционирует при входном напряжении 100–305В AC и выпускается с различными номиналами выходного тока в диапазоне от 700мА до 6,66А. Благодаря КПД до 93% и бескулерному исполнению данная серия способна работать при температуре корпуса от -40℃ до +90℃ при естественном воздушном охлаждении. Металлический корпус и степень защиты IP67 позволяют использовать данную серию как внутри помещений, так и вне помещений. Дополнительно инновационная способность к адаптации под условия окружающей среды обеспечивает надежную работу светодиодов практически в любых местах, где может быть установлен светодиодный светильник. XLG-240 спроектирован согласно последней редакции международных стандартов безопасности IEC61347/GB19510.1 и UL8750. Выходные цепи и цепи диммирования полностью соответствуют новым требованиям по гальванической развязке, что обеспечивает безопасность пользователя и системы освещения в процессе монтажа.

Cпецификация

Модель: XLG-240-L-A

Выходные параметры

Номинальный ток: 700мА
Номинальная мощность: 239,4Вт
Диапазон рабочего тока (режим постоянного тока): 350~1050мА
Регулировка выходного тока: Регулируется только для типов A/AB с помощью встроенного потенциометра
Диапазон входного напряжения: 178~342В
Выходное напряжение без нагрузки (макс.): 370В
Пульсации тока: 5,0% (при нагрузке ≥50% от номинального напряжения)
Точность тока: ±4%
Время готовности: 500мс/230В AC, 1200мс/115В AC

Входные параметры

Диапазон входного напряжения: 100 ~ 305В AC, 142 ~ 431В DC
Частота: 47 ~ 63Гц
Коэффициент мощности (типовое значение): PF≥0,97 при 115В AC, PF≥0,95 при 230В AC, PF≥0,92 при 277В AC (при полной нагрузке)
КПД (типовое значение): 93%
Потребляемый ток AC: 2,7А / 115В AC 1,3А / 230В AC 1,1А / 277В AC
Стартовый ток: Холодный старт 85А (длительность импульса 500мкс, измерено по 50% Iпик) при 230В AC; согласно NEMA 410
Максимальное количество ИП на автомате 16А: 2 устройства (автомат типа B) / 4 устройства (автомат типа C) при 230В AC
Ток утечки: <0,75мА / 277В AC
Потребление в режиме ожидания: Потребление менее 0,5Вт для типа AB (диммирование отключено, для стандартной версии)

Защита

Короткое замыкание: Режим прерывистого ограничения нагрузки или режим постоянного ограничения тока, автоматическое восстановление после устранения неисправности
Защита от превышения напряжения на выходе: 380 ~ 450В; Отключение выхода, восстановление подачи питания при устранении причины
Защита по температуре: При превышении температуры отключение выхода, восстановление при понижении температуры

Окружающая среда

Температурный коэффициент: ±0,03%/℃ (0 ~ 60℃)
Диапазон рабочих температур: Температура корпуса -40 ~ +90℃
Максимальная температура корпуса: +90℃
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH, без конденсации
Вибрация: 10 ~ 500Гц, 5G, 12 минут/1 цикл, по 72 мин на каждую из осей X, Y, Z
MTBF: 2496,2 тыс. часов минимум (Telcordia SR-332), 219,8 тыс. часов минимум (MIL-HDBK-217F, 25℃)
Упаковка: 1кг; 16шт. / 16кг / 0,8 куб. фут

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL8750 (тип “HL”), CSA C22.2 № 250.13-12; ENEC, EN61347-1, EN61347-2-13 (независимый), EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1, J61347-2-13, KC61347-1, KC61347-2-13, IS15885(Part2/Sec13); NOM-058-SCFI-2017 (кроме типа Blank); IP67 сертифицирован
Испытательное напряжение: Вход-выход: 3,75кВ AC; Вход-земля: 2кВ AC; Выход-земля: 1,5кВ AC
Сопротивление изоляции: Вход-выход, вход-земля, выход-земля: 100МОм при 500В DC, 25℃, 70%RH
Электромагнитные помехи (EMC):
Проводимые помехи — EN55015(CISPR15), GB/T 17743
Излучаемые помехи — EN55015(CISPR15), GB/T 17743
Гармонические искажения — EN61000-3-2, GB17625.1, класс C (при нагрузке ≥50%)
Мерцание напряжения — EN61000-3-3
Помехоустойчивость:
ESD — EN61000-4-2, уровень 3: 8кВ по воздуху; уровень 2: 4кВ по контакту
Излучение — EN61000-4-3, уровень 2
Импульсные помехи — EN61000-4-4, уровень 3
Скачки напряжения — EN61000-4-5, уровень 2
Проводимые помехи — EN61000-4-6, уровень 2
Магнитное поле — EN61000-4-8, уровень 4
Провалы, пропадания — EN61000-4-11: >95% провала на 0,5 периода, 30% провала на 25 периодов, >95% пропадания на 250 периодов

Примечания

1. Все параметры, если не оговорено иное, измерены при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. См. раздел "Методы управления светодиодными модулями".
3. Пульсации и шумы измеряются на полосе пропускания 20МГц с использованием 12-дюймовой скрученной пары и параллельного соединения конденсаторов 0,1мкФ и 47мкФ.
4. Погрешность включает в себя погрешность установки, регулирование по линии и по нагрузке.
5. Возможна необходимость снижения выходной мощности при низких входных напряжениях. См. раздел "Статическая характеристика". Если часто включать/выключать питание, это может привести к переходу управляющей микросхемы PWM в режим защиты.
6. Длительность времени готовности измеряется при первом холодном запуске. При последующих включениях/выключениях это время может увеличиться.
7. Только для серии XLG-240 I, а также для версий без сертификата UL/CSA.
8. Драйвер рассматривается как компонент, работающий в составе конечного устройства. Параметры EMC должны быть подтверждены на конечном устройстве.
9. Данная серия достигает типового срока службы более 50 000 часов при температуре корпуса (точка tc или TMP по спецификации DLC) около 75℃ или ниже.
10. По вопросам выполнения требований ErP к светильникам: драйвер может использоваться только за выключателем и не должен быть постоянно подключён к питающей сети.
11. При эксплуатации на высоте более 2000м (6500 футов) без вентилятора действуют температурные ограничения 3,5℃ на каждую 1000м, с вентилятором — 5℃ на каждую 1000м.
12. H-тип: RCM применяется на добровольной основе. Независимые драйверы без IC-классификации не предназначены для жилых установок.
M, L-тип: RCM применяется на добровольной основе, соответствует стандартам IEC или AS/NZS, описанным в AS/NZS 4417.1.
13. Продукция из Америки может не иметь логотипов CCC/PSE/BIS/KC. Для подробностей обращайтесь к MEAN WELL.
14. Некоторые изделия могут не иметь логотипа BIS, для уточнения обращайтесь в MEAN WELL.
15. Советы по установке и водонепроницаемости см. в руководстве пользователя.
16. При регулировке тока более чем на 110% от номинального устройство переходит в режим защиты.
17. Возможна "перегрузка" по току при запуске на небольшой нагрузке и низком Vf.
18. Для получения сертификата NOM (Мексика) обращайтесь к представителям MEAN WELL.
19. Для типа A/AB/ABV необходимо учитывать особенности монтажа для соответствия требованиям HL.
