XLG-240-L-AB

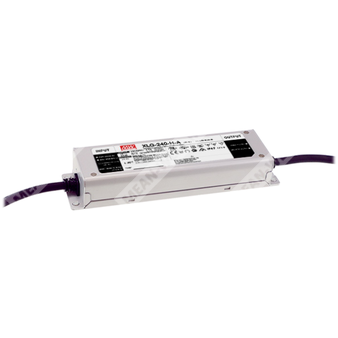

XLG-240-L-AB - светодиодный AC/DC-драйвер 240 Вт в режиме постоянной мощности с диммированием.
Расшифровка партномера
| XLG-240 | Серия драйверов светодиодов, номинальная мощность 240 Вт |
| L | Исполнение с номинальным выходным напряжением 178–342 В и номинальным током 700 мА |
| AB | Вариант с функцией 3-в-1 диммирования и встроенной регулировкой выходного тока |
Назначение и особенности
XLG-240-L-AB представляет собой светодиодный AC/DC-драйвер серии XLG-240 с режимом постоянной мощности. Изделие работает от сети переменного тока 100–305 В и предназначено для питания светодиодных светильников в широком диапазоне условий эксплуатации. Для данной модификации характерны высокий КПД, работа в фанлесс-исполнении, металлический корпус, степень защиты IP67 и поддержка 3-в-1 диммирования.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC, класс I.
- Выход в режиме постоянной мощности в диапазоне 70–100% нагрузки.
- Металлический корпус со степенью защиты IP67, пригодный для наружного применения.
- Защита от импульсных перенапряжений 6 кВ/4 кВ, опционально 10 кВ/6 кВ.
- Функция 3-в-1 диммирования: 0–10 В DC, ШИМ-сигнал 10 В, сопротивление.
- Регулировка выходного тока встроенным потенциометром.
- Версия для Индии выдерживает воздействие 440 В AC в течение 48 часов.
- Защитные функции: перенапряжение, короткое замыкание, перегрузка, перегрев.
- Средняя наработка на отказ более 50 000 ч.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопоисковое и рыбопромысловое освещение.
- Садоводческое освещение.
- Освещение высоких залов и промышленных площадок.
- Светодиодные ленты, исполнение ABV.
- Сельскохозяйственное освещение, исполнение ABV.
- Исполнение HL для применения в классе I, деление 2.
Описание
Серия XLG-240 — это светодиодные AC/DC-драйверы мощностью 240 Вт, работающие в режиме постоянной мощности. Модель XLG-240-L-AB рассчитана на питание от сети 100–305 В AC и формирует выходные параметры, соответствующие диапазону мощностей и токов для исполнения L. Благодаря высокому КПД до 93% и фанлесс-архитектуре серия способна работать при температуре корпуса от -40 до +90 °C в условиях свободной конвекции воздуха.
Металлический корпус и степень защиты IP67 позволяют применять изделие как внутри помещений, так и на открытом воздухе. Встроенная изоляция выходной и диммирующей цепей повышает безопасность при монтаже и эксплуатации. Драйвер соответствует актуальным международным требованиям безопасности IEC61347/GB19510.1 и UL8750.
Расшифровка партномера
| Позиция в обозначении | Значение |
| XLG | Серия |
| 240 | Номинальная мощность 240 Вт |
| L | Исполнение с выходным диапазоном 178–342 В |
| AB | Тип с регулировкой тока и 3-в-1 диммированием |
Технические параметры
Выход
| Номинальный ток | 700 мА |
| Номинальная мощность | 239,4 Вт |
| Диапазон тока при полной мощности | 350–1050 мА |
| Диапазон регулировки тока | 700–2100 мА |
| Диапазон напряжения | 178–342 В |
| Напряжение холостого хода | 370 В |
| Пульсации тока | 5,0% при нагрузке не менее 50% от номинального напряжения |
| Допуск тока | ±4% |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
Вход
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного постоянного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 93% при 115 В AC; 92,5% при 230 В AC; 91% при 277 В AC |
| Потребляемый ток | 2,7 А / 115 В AC; 1,3 А / 230 В AC; 1,1 А / 277 В AC |
| Пусковой ток | 85 А, длительность 500 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Время установки | 500 мс / 230 В AC; 1200 мс / 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт для AB-типа при выключенном диммировании, стандартное исполнение |
| Защита от перенапряжения по входу | 320–390 В AC, отключение выхода с автоматическим восстановлением |
| Стойкость к перенапряжению | Выдерживает 440 В AC в течение 48 часов |
Защита
| Короткое замыкание | Режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрузка | Режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
Эксплуатационные и климатические параметры
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Влажность при работе | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH, без конденсации |
| Температурное дерейтингование на высоте более 2000 м | 3,5 °C/1000 м для моделей без вентилятора |
| Вибрация | 10–500 Гц, 5 G, 12 мин./цикл, по осям X, Y, Z в течение 72 мин. |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Помехоустойчивость ESD | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Помехоустойчивость к ВЧ полям | Уровень 2 |
| Помехоустойчивость EFT/Burst | Уровень 3 |
| Помехоустойчивость Surge | Уровень 2 |
| Помехоустойчивость к наведённым помехам | Уровень 2 |
| Помехоустойчивость к магнитному полю | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Кондуктивные и излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие | Class C при нагрузке ≥50% |
| Колебания напряжения | BS EN/EN61000-3-3 |
Наработка, размеры и упаковка
| Средняя наработка на отказ | 2496,2 тыс. ч, Telcordia SR-332 (Bellcore); 219,8 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 219 × 63 × 35,5 мм |
| Масса и упаковка | 1 кг; 16 шт. / 16 кг / 0,8 куб. фута |
Сведения по диммированию
Для AB-типа поддерживается 3-в-1 диммирование между выводами DIM+ и DIM-: 0–10 В DC, 10 В PWM-сигнал и сопротивление. Источник тока диммирования от драйвера составляет 100 мкА тип. Прямое подключение к светодиодам рекомендуется. Подключение к дополнительным драйверам не допускается.
Минимальный уровень диммирования составляет около 8%, а при 0%< Iout < 8% выходной ток не нормируется. При входном сигнале диммирования около 0 кОм или 0 В DC, а также при ШИМ 10 В с 0% скважностью, выходной ток может снижаться до 0%. При частоте PWM выше 2 кГц возможно срабатывание при 10–15% скважности.
Кривая допустимой нагрузки
Для модели L рекомендуемая рабочая область соответствует сочетаниям тока и напряжения в пределах графика драйвера. Номинальная область для L-типа охватывает работу в зоне около 178–342 В при токах до 1050 мА с ограничением по мощности 239,4 Вт.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Снижение параметров может потребоваться при низком входном напряжении.
- Для оценки пульсаций и шума используется полоса 20 МГц и измерение с 12-дюймовым витым проводом, оконченным параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При частом включении и выключении переменного питания возможно срабатывание защитного режима PWM-контроллера.
- Время установки указано для первого холодного старта; последующие включения/выключения могут его увеличивать.
- Серия соответствует типовым показателям ресурса более 50 000 часов при температуре Tcase, особенно в точке tc или TMP, около 75 °C и ниже.
- Для соблюдения требований ErP светильник с данным драйвером должен подключаться через выключатель без постоянного соединения с сетью.
- Для высоты эксплуатации выше 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для фанлесс-исполнений и 5 °C/1000 м для моделей с вентилятором.
- Варианты H и M/L имеют особенности сертификации RCM; H-тип не предназначен для жилых установок в рамках non-IC классификации.
- Изделия, поставляемые из регионов Америки, могут не иметь ряда национальных знаков соответствия; изделия из Китая могут не иметь знака BIS.
- Для A/AB/ABV-типа необходимо учитывать встраивание для соответствия применению Type HL.
- Для применения и требований по IP-защите следует руководствоваться руководством по эксплуатации.
