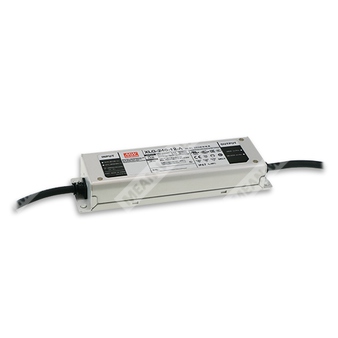

XLG-240-M-AB - светодиодный AC/DC драйвер 240 Вт с режимом постоянной мощности и 3-в-1 диммированием.
XLG-240-M-AB — это промышленный светодиодный источник питания серии XLG-240, предназначенный для питания LED-нагрузок в режиме постоянной мощности с возможностью регулирования выходного тока посредством встроенного потенциометра и 3-в-1 диммирования.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | XLG-240 | Серия светодиодных драйверов на 240 Вт |
| Тип | M | Модель с номинальным выходным током 1400 мА и диапазоном полной мощности 700–2100 мА |
| Функциональное исполнение | AB | Регулирование выходного тока встроенным потенциометром и 3-в-1 диммирование: 0–10 В, PWM 10 В, сопротивление |
Назначение и особенности
- Питание светодиодных светильников в режиме постоянной мощности.
- Работа от сети 100–305 В переменного тока.
- Полная выходная мощность в диапазоне 70–100% рабочей области.
- Металлический корпус с защитой IP67, пригоден для наружной установки.
- Защита от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Изоляция выходных и управляющих цепей согласно требованиям безопасности.
- Низкий уровень пульсаций и высокий КПД до 93%.
Описание
Серия XLG-240 представляет собой драйверы светодиодов AC/DC мощностью 240 Вт, работающие в режиме постоянной мощности. Модель XLG-240-M-AB относится к исполнению с номинальным током 1400 мА и регулируемым диапазоном тока 700–2100 мА. При этом поддерживается постоянная мощность 239,4 Вт в рабочем диапазоне тока, а выходное напряжение изменяется автоматически в пределах 90–171 В.
Источник питания рассчитан на входное напряжение 100–305 В AC и обеспечивает работу в широком диапазоне условий окружающей среды. Благодаря бесвентиляторной конструкции допускается эксплуатация при температуре корпуса от -40 до +90 °C. Металлический корпус и степень защиты IP67 делают изделие пригодным для применения как внутри помещений, так и вне их.
Исполнение AB предусматривает 3-в-1 диммирование между входами DIM+ и DIM-: аналоговый сигнал 0–10 В DC, ШИМ-сигнал 10 В и регулирование сопротивлением. Также имеется регулировка выходного тока встроенным потенциометром. Для моделей AB применяется изолированная схема диммирования с функцией dim-to-off и возможностью подключения непосредственно к светодиодной нагрузке.
Основные параметры
| Параметр | Значение |
| Тип изделия | Светодиодный драйвер AC/DC |
| Режим работы | Постоянная мощность |
| Номинальная мощность | 240 Вт |
| Серия | XLG-240 |
| Исполнение | M-AB |
| Степень защиты | IP67 |
| Класс защиты | Class I |
| Температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
Выход
| Параметр | Значение |
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 239,4 Вт |
| Диапазон тока полной мощности | 700–2100 мА |
| Диапазон регулировки тока | 700–2100 мА |
| Диапазон выходного напряжения | 90–171 В |
| Напряжение холостого хода | 186 В |
| Пульсации выходного тока | 5,0% при нагрузке ≥50% от номинального напряжения |
| Допуск по току | ±4% |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Режим защиты при коротком замыкании | Переход в режим hiccup или ограничение постоянным током, автоматическое восстановление |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного постоянного напряжения | 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC, при полной нагрузке |
| КПД | 93% тип. |
| Потребляемый ток | 2,7 А / 115 В AC; 1,3 А / 230 В AC; 1,1 А / 277 В AC |
| Пусковой ток | 85 А, длительность 500 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт для AB-типа при выключенном диммировании, стандартное исполнение |
| Защита от повышенного входного напряжения | 320–390 В AC, выход отключается с автоматическим восстановлением |
| Устойчивость к перенапряжению сети | Выдерживает 440 В AC в течение 48 часов |
| Время запуска | 500 мс / 230 В AC; 1200 мс / 115 В AC |
Регулирование и диммирование
| Параметр | Значение |
| Способ регулирования | Встроенный потенциометр и 3-в-1 диммирование |
| Диммирующие входы | DIM+ и DIM- |
| Поддерживаемые сигналы | 0–10 В DC, PWM 10 В, сопротивление |
| Диммирующий ток источника | 100 мкА тип. |
| Минимальный уровень диммирования | Около 8% |
| Снижение выходного тока до 0% | При 0 кОм или 0 В DC, либо при ШИМ-сигнале 10 В с коэффициентом заполнения 0% |
| Частота PWM для диммирования | Если выше 2 кГц, включение света происходит при 10–15% PWM duty |
| Особенность AB-типа | Dim-to-off и изолированная схема диммирования |
Защита и рабочие режимы
| Параметр | Значение |
| Короткое замыкание | Hiccup mode или ограничение постоянным током, автоматическое восстановление |
| Перегрузка по току | Hiccup mode или ограничение постоянным током, автоматическое восстановление |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
| Уровень гармонических искажений | <10% при нагрузке ≥50% на 115/230 В AC, при нагрузке ≥75% на 277 В AC |
| Встроенная защита | OVP, SCP, OCP, OTP |
Электромагнитная совместимость и устойчивость
| Параметр | Значение |
| Электростатический разряд | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Радиочастотное излучение | Уровень 2 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные помехи | Уровень 2 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Магнитное поле | Уровень 4 |
| Проводимые помехи | Уровень 2 |
| Скачки напряжения | 4 кВ линия-линия, 6 кВ линия-земля |
| Гармонический ток | Класс C при нагрузке ≥50% |
| Колебания напряжения | Соответствует требованиям |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 type HL, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004, J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Part2/Sec13), NOM-058-SCFI-2017, IP67 approved |
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурная дерейтинг-характеристика | 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по осям X, Y, Z, общий цикл 72 мин |
Надёжность, масса, габариты, упаковка
| Параметр | Значение |
| MTBF | 2496,2 тыс. ч min, Telcordia SR-332 (Bellcore); 219,8 тыс. ч min, MIL-HDBK-217F (25 °C) |
| Габариты | 219 × 63 × 35,5 мм |
| Масса | 1 кг |
| Упаковка | 16 шт. / 16 кг / 0,8 куб. фута |
Конструктивное исполнение и подключение
| Параметр | Значение |
| Корпус | Металлический |
| Степень защиты | IP67 |
| Рекомендуемое направление монтажа | Согласно монтажному руководству производителя |
| Провода сети | AC/L коричневый, AC/N синий, FG зелёно-жёлтый |
| Провода выхода | V+ красный, V- чёрный |
| Провода диммирования | DIM+ фиолетовый, DIM- розовый |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может потребоваться дерейтинг. Следует обращаться к разделу по статической характеристике.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Если питание переменным током включается и выключается с коротким интервалом, может возникнуть защита микросхемы ШИМ.
- Время запуска измеряется при первом холодном старте; повторные включения могут увеличить это время.
- Защита от повышенного входного напряжения относится только к серии XLG-240 I; серия I не имеет сертификатов UL/CSA.
- Изделие рассматривается как компонент для работы в составе конечного оборудования, поэтому ЭМС должна подтверждаться на уровне полной установки.
- Серия соответствует типичному ресурсу более 50 000 часов при температуре Tcase, особенно в точке tc или TMP, около 75 °C или ниже.
- Для соответствия требованиям ErP данный драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Для моделей без вентилятора действует температурная дерейтинг-характеристика 3,5 °C/1000 м, а для моделей с вентилятором — 5 °C/1000 м, если высота эксплуатации выше 2000 м.
- Для соблюдения требований по монтажу и влагозащите следует обращаться к руководству пользователя перед применением.
- Если ток регулировки превышает 110% от номинального, изделие переходит в защитное состояние.
- При включении и выключении сети на малой нагрузке и при низком Vf возможен кратковременный выброс выходного тока.
- Для применения A/AB/ABV типа необходимо учитывать встроенный вариант исполнения для соответствия типу HL.
