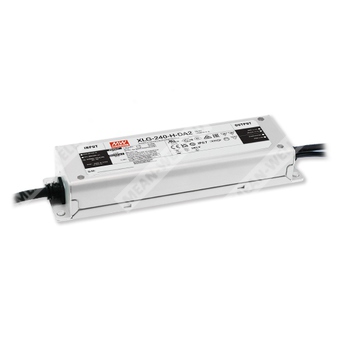

XLG-240-M-DA2 - светодиодный драйвер 240 Вт с DALI-2 и режимом постоянной мощности для промышленного освещения.
Назначение и общее описание
Серия XLG-240-DA2 представляет собой AC/DC светодиодные драйверы мощностью 240 Вт с режимом постоянной мощности и функцией диммирования по DALI-2. Модель XLG-240-M-DA2 относится к исполнению со средним выходным диапазоном по напряжению и предназначена для питания светодиодных нагрузок в промышленном, наружном и архитектурном освещении.
Изделие работает от широкого диапазона сетевого напряжения 100–305 В AC, обеспечивает высокий КПД, обладает металлическим корпусом с защитой IP67 и рассчитано на эксплуатацию в тяжелых условиях окружающей среды. Конструкция выполнена без вентилятора, что повышает надежность и позволяет применять драйвер в уличных и промышленных светильниках.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLG | Серия светодиодных AC/DC драйверов Mean Well |
| 240 | Номинальная мощность 240 Вт |
| M | Исполнение с диапазоном выходного напряжения для среднего класса светодиодных модулей |
| DA2 | Диммирование DALI-2 |
Особенности
- Выходная мощность 240 Вт в режиме постоянной мощности.
- Широкий диапазон входного напряжения 100–305 В AC, класс I.
- Полная мощность в диапазоне 70–100% режима постоянной мощности.
- Металлический корпус, степень защиты IP67.
- Система защиты от перенапряжений по входу 6 кВ / 4 кВ.
- Диммирование DALI-2 с минимальным уровнем 8%.
- Вспомогательный выход 12 В / 250 мА доступен в исполнении DA2-A, по запросу.
- Защиты: короткое замыкание, перегрев.
- Срок службы более 50 000 часов при соответствующих условиях эксплуатации.
- Подходит для уличного и промышленного освещения.
Применение
- Уличное освещение
- Прожекторное освещение
- Сценическое освещение
- Рыбопоисковое освещение
- Садоводческое освещение
- Освещение заливного света
- Исполнение типа HL для применения в классе I, раздел 2
Описание
XLG-240-M-DA2 является светодиодным AC/DC драйвером с постоянной мощностью и управлением DALI-2. Серия рассчитана на питание светодиодных модулей с различными рабочими характеристиками, при этом модель M охватывает средний диапазон выходного тока и напряжения. Драйвер предназначен для работы в сетях переменного тока и поддерживает высокоэффективное преобразование энергии при эксплуатации в условиях повышенной температуры окружающей среды.
Благодаря фанлесс-конструкции, герметичному металлическому корпусу и промышленному уровню защиты устройство рассчитано на длительную работу в наружных светильниках и в оборудовании, где требуется надежное и устойчивое к воздействиям среды решение. Интерфейс DALI-2 обеспечивает цифровое управление яркостью, а встроенный потенциометр позволяет выполнять локальную настройку выходного тока.
Расшифровка параметров модели XLG-240-M-DA2
| Параметр | Значение |
|---|
| Номинальный ток по умолчанию | 1400 мА |
| Номинальная мощность | 239,4 Вт |
| Диапазон тока при полной мощности | 1400–2100 мА |
| Диапазон регулировки тока | 700–2100 мА |
| Диапазон выходного напряжения | 90–171 В |
| Напряжение холостого хода, не более | 197 В |
Таблица параметров
Выход
| Параметр | Значение |
|---|
| Номинальный ток | 1400 мА |
| Номинальная мощность | 239,4 Вт |
| Диапазон тока при полной мощности | 1400–2100 мА |
| Диапазон регулировки тока | 700–2100 мА |
| Диапазон выходного напряжения | 90–171 В |
| Напряжение холостого хода, не более | 197 В |
| Пульсации тока | 5% от полной нагрузки |
| Допуск тока | ±5% |
| Дополнительный выход | 12 В / 250 мА, допуск ±10%, пульсации 200 мВ пик-пик, только для исполнения DA2-A |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД | 93,5% |
| Входной ток | 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток | 85 А, холодный старт, длительность импульса 500 мкс, измерение при 50% Ipeak, при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Максимальное число блоков питания на автомат 16 А | 4 устройства на автомат типа C; 2 устройства на автомат типа B при 230 В AC |
| Потребление в режиме ожидания | <0,5 Вт, только стандартное исполнение DA2 при отключенном диммировании |
| Время запуска | 500 мс / 230 В AC; 1200 мс / 115 В AC |
Выходные диапазоны по исполнениям серии
| Исполнение | Номинальный ток | Номинальная мощность | Диапазон тока при полной мощности | Диапазон регулировки тока | Диапазон напряжения | Напряжение холостого хода |
|---|
| L | 700 мА | 239,4 Вт | 700–1050 мА | 350–1050 мА | 178–342 В | 380 В |
| M | 1400 мА | 239,4 Вт | 1400–2100 мА | 700–2100 мА | 90–171 В | 197 В |
| H | 4900 мА | 239,0 Вт | 4280–6660 мА | 2400–6660 мА | 27–56 В | 65 В |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура корпуса | -40...+90 °C |
| Температура максимума корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40...+80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Температурный коэффициент | ±0,06%/°C (0...60 °C) |
| Входное перенапряжение | 320–390 В AC, отключение выхода при превышении порога, автоматическое восстановление |
| Устойчивость к входному перенапряжению | до 440 В AC в течение 48 часов |
Защита
| Функция | Описание |
|---|
| Короткое замыкание | Режим hiccup или ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перегрев | Стадия 1: снижение нагрузки до 75%; стадия 2: снижение до 50%; автоматическое восстановление |
| Перенапряжение по входу | Отключение выхода при превышении защитного уровня с автоматическим восстановлением |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень/примечание |
|---|
| Эмиссия по кондуктивным помехам | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Пульсация напряжения сети | BS EN/EN61000-3-3 | — |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая помехоустойчивость | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 4 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия; 6 кВ линия-земля |
| Помехоустойчивость к кондуктивным ВЧ помехам | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) приложение J, GB19510.1, GB19510.14, EAC TP TC 004 |
| Норматив для DALI | IEC 62386-101, 102, 207, 251; устройство типа 6 (DT6) |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,8 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
MTBF
| Методика расчета | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 1988,7 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 170,5 тыс. ч минимум |
Габаритные размеры
| Параметр | Значение |
|---|
| Размеры корпуса | 219 × 63 × 35,5 мм |
| Длина проводов | Вход: 300±20 мм; выход: 350±20 мм; для исполнения DA2-A: дополнительный вывод 365±20 мм |
| Кейс № | 237 |
Упаковка
| Параметр | Значение |
|---|
| Масса упаковки | 1 кг |
| Количество в коробке | 16 шт. |
| Масса коробки | 16 кг |
| Объем упаковки | 0,80 куб. фута |
Примечания
| № | Примечание |
|---|
| 1 | Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. разделы по методам управления светодиодным модулем. |
| 3 | Допуск включает погрешность настройки, стабилизацию по сети и по нагрузке. |
| 4 | При низком входном напряжении может потребоваться дерейтинг. |
| 5 | Время запуска измеряется при первом холодном включении; частое включение/выключение может увеличивать его, особенно при высокой внутренней температуре драйвера. |
| 6 | По требованиям IEC 62386-101/102 время запуска необходимо измерять с DALI-контроллером, поддерживающим функцию подачи питания DALI; иначе время запуска может быть более 500 мс. |
| 7 | Входное перенапряжение относится только к исполнению XLG-240 I и версиям I без сертификата UL/CSA. |
| 8 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования; EMC-показатели зависят от полной установки, поэтому конечный производитель должен повторно оценить соответствие EMC. |
| 9 | Температурный дерейтинг на высоте выше 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 10 | Дополнительные сведения по гарантии не приведены согласно заданию. |
| 11 | Типичный срок службы более 50 000 часов достигается при температуре корпуса Tcase, особенно в точке tc (или TMP), около 75 °C или ниже. |
| 12 | Для рынков Америки некоторые изделия могут не иметь маркировки CCC/PSE/BIS/KC. |
| 13 | Перед применением следует учитывать указания по монтажу и защите от влаги. |
| 14 | КПД снижается на 1% для версии с дополнительным выходом при полной нагрузке 3 Вт. |
| 15 | Для типа H RCM является добровольной сертификацией; для типов M/L RCM также добровольна и соответствует требованиям IEC или AS/NZS согласно AS/NZS 4417.1. |
| 16 | Для соответствия последним требованиям ErP данный драйвер следует использовать только после выключателя, не подключенного постоянно к сети. |
| 17 | Для соответствия применению типа HL изделие требует встраивания в конечное оборудование. |
